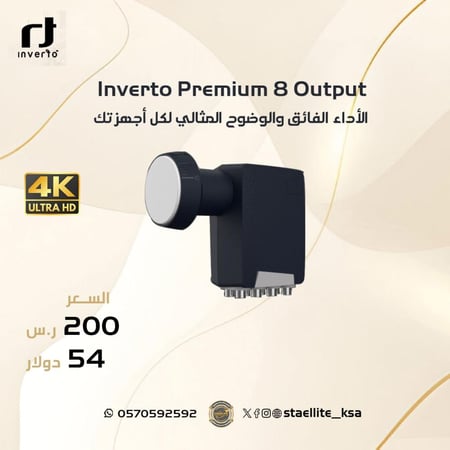

لاقط انفيرتو بريميوم 8مخارج
المواصفات الفنية:
نطاق تردد الإدخال 10.7 جيجا هرتز ~ 12.75 جيجا هرتز
نطاق تردد الإخراج
950 ميجا هرتز ~ 1950 ميجا هرتز
التردد المنخفض LO
9.75 جيجاهرتز
تردد LO عالي النطاق
10.6 جيجاهرتز
الرقم الضوضاء
نوع 0.7 ديسيبل. (1 ديسيبل كحد أقصى)
دقة تردد LO @ 25 درجة مئوية
± 400 كيلو هرتز كحد أقصى.
انحراف درجة حرارة LO ± 800 كيلو هرتز كحد أقصى.
ضوضاء طور LO @ 10 kHz
-90 ديسيبل / هرتز كحد أقصى.
كسب التحويل
55 ديسيبل دقيقة.
تموج الكسب (أكثر من عرض النطاق الترددي 26 ميجاهرتز) ± 0.6 ديسيبل
اكتساب التباين (عبر النطاق الكامل) ± 4 ديسيبل
رفض الصورة
40 ديسيبل دقيقة.
التشكيل البيني من الدرجة الثالثة - نوع ICP3 10 ديسيبل ميلي واط.
1 نقطة ضغط ديسيبل (@ الإخراج) 0 ديسيبل دقيقة.
عزل الاستقطاب المتقاطع 22 ديسيبل دقيقة.
إشارة التحكم Ca (V)
10.0 فولت ~ 14.0 فولت
إشارة التحكم Cb (H)
16.0 فولت ~ 20.0 فولت
إشارة التحكم Cc (تبديل النطاق)
22 كيلوهرتز ± 4 كيلوهرتز
إخراج VSWR
2.3: 1
في مستوى النطاق الهامشي -60 ديسيبل كحد أقصى.
الاستهلاك الحالي
210 مللي أمبير كحد أقصى. @ 11 VDC ~ 20 VDC
درجة حرارة التشغيل
-30 درجة مئوية ~ +60 درجة مئوية
مقاومة الإخراج (LNB2)
75
نوع موصل الإخراج
نوع F (أنثى)
نسبة الطبق F / D 0.6
الوزن 299 جرام
——————————————————
Technical Specifications
Input frequency range 10.7GHz ~ 12.75GHz
Output frequency range
950MHz ~ 1950MHz
Low frequency LO
9.75 GHz
High band LO frequency
10.6 GHz
Noise figure
Type 0.7 dB. (1 dB max)
LO frequency accuracy @ 25 ° C
± 400 kHz max.
LO temperature deviation ± 800KHz Max.
LO phase noise @ 10 kHz
-90 dBm / Hz max.
Transfer earning
55 dB min.
Gain ripple (over 26MHz bandwidth) ± 0.6 dB
Acquisition of contrast (across the full range) ± 4 dB
Image rejected
40 dB min.
Class III intermodulation - type ICP3 10 dBm.
1 dB pressure point (@ output) 0 dBm.
Isolate cross polarization 22 dB min.
Control signal Ca (V)
10.0V ~ 14.0V
Control signal Cb (H)
16.0V ~ 20.0V
Control Signal Cc (Band Switch)
22 kHz ± 4 kHz
VSWR output
2.3: 1
In the level of the marginal range -60 dB max.
Current consumption
210 mAh max. @ 11 VDC ~ 20 VDC
Operating temperature
-30 ° C ~ + 60 ° C
Output impedance (LNB2)
75
Output connector type
F type (female)
Dish ratio F / D 0.6
Weight 299 grams
