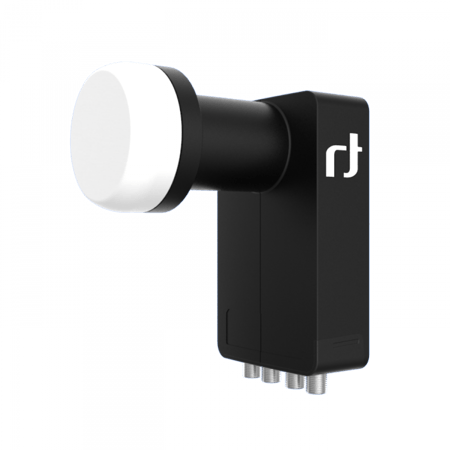

لاقط انفيرتو بلاك الترا 4 مخارج INVERTO BLACK Ultra Quad LNB
200 ر.س
#9662070667313لاقط انفيرتو بلاك الترا 4مخارج
رقم الاصدار: 3310
المواصفات الفنية:
نطاق تردد الإدخال المنخفض 10.7 جيجا هرتز ~ 11.7 جيجا هرتز
نطاق تردد خرج النطاق المنخفض 950 ميجا هرتز ~ 1950 ميجا هرتز
التردد المنخفض LO
9.75 جيجاهرتز
نطاق تردد إدخال عالي النطاق
11.7 جيجاهرتز ~ 12.75 جيجاهرتز
نطاق تردد خرج عالي النطاق 1100 ~ 2150 ميجا هرتز
تردد LO عالي النطاق
10.6 جيجاهرتز
الرقم الضوضاء
0.2 ديسيبل نوع. (0.7 ديسيبل كحد أقصى)
انحراف درجة حرارة LO ± 3.0 ميجا هرتز كحد أقصى.
الدقة الأولية LO ± 1.0 ميجا هرتز كحد أقصى.
ضوضاء طور LO @ 10 kHz
-90 ديسيبل / هرتز
كسب التحويل
60 ديسيبل دقيقة.
تموج كسب (عرض نطاق أكثر من 26 ميجاهرتز) ± 0.75 ديسيبل
اكتساب التباين (عبر النطاق الكامل) ± 4 ديسيبل كحد أقصى.
رفض الصورة
40 ديسيبل دقيقة.
1 نقطة ضغط ديسيبل (عند الإخراج) 0.0 ديسيبل دقيقة.
عبر الحديث
22 ديسيبل دقيقة.
إشارة التحكم Ca (V)
11.0 فولت ~ 14.0 فولت
إشارة التحكم Cb (H)
16.0 فولت ~ 20.0 فولت
إشارة التحكم Cc (تبديل النطاق)
22 كيلوهرتز ± 4 كيلوهرتز
إخراج VSWR
2.0: 1
في مستوى النطاق الهامشي -60 ديسيبل كحد أقصى.
الاستهلاك الحالي
200 مللي أمبير كحد أقصى. (11 فولت تيار مستمر ~ 20 فولت تيار مستمر)
درجة حرارة التشغيل
-30 درجة مئوية ~ +60 درجة مئوية
مقاومة الإخراج
75 أوم (نوع F)
نوع موصل الإخراج
نوع F (أنثى)
الوزن 344 جرام
—————————————
Technical specifications
Low band input frequency range 10.7 GHz ~ 11.7 GHz
Low band output frequency range 950 MHz ~ 1950 MHz
Low band LO frequency
9.75 GHz
High band input frequency range
11.7 GHz ~ 12.75 GHz
High band output frequency range 1100 ~ 2150 MHz
High band LO frequency
10.6 GHz
Noise figure
0.2 dB typ. (0.7 dB Max.)
LO temperature drift ± 3.0 MHz max.
LO initial accuracy ± 1.0 MHz max.
LO phase noise @ 10 kHz
-90 dBc/Hz
Conversion gain
60 dB min.
Gain ripple (over 26 MHz bandwidth) ± 0.75 dB
Gain variation (over full band) ± 4 dB max.
Image rejection
40 dB min.
1 dB compression point (@ output) 0.0 dBm min.
Cross talk
22 dB min.
Control signal Ca (V)
11.0 V ~ 14.0 V
Control signal Cb (H)
16.0 V ~ 20.0 V
Control signal Cc (band switching)
22 kHz ± 4 kHz
Output VSWR
2.0 : 1
In band spurious level -60 dBm max.
Current consumption
200 mA max. (11 VDC ~ 20 VDC)
Operating temperature
-30 °C ~ +60 °C
Output impedance
75 Ω (F-type)
Output connector type
F-Type (female)
Weight 344 g
