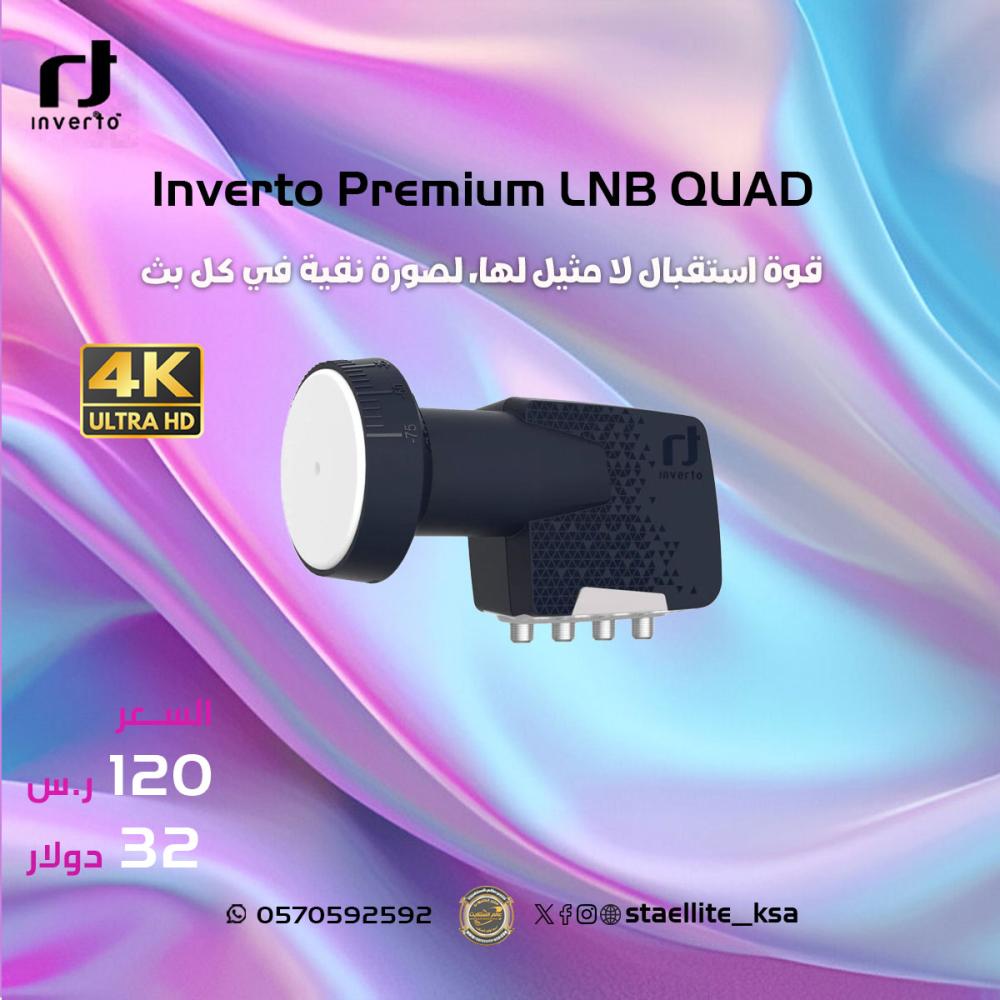

لاقط انفيرتو بريميوم 4مخارج Inverto Premium LNB QUAD
120 ر.س
لاقط انفيرتو بريميوم 4مخارج
الخصائص:
النوع: تركيب الأقمار الصناعية
الماركة: Inverto
إدخال
نطاق التردد: 10.7 جيجا هرتز ~ 12.75 جيجا هرتز
انتاج |
نطاق التردد: 950 ميجا هرتز ~ 2150 ميجا هرتز
الفرقة المنخفضة
تردد لو: 9.75 جيجاهرتز
فرقة عالية
تردد لو: 10.6 جيجا هرتز
ضوضاء
الرقم: 0.2 ديسيبل نوع. (0.7 ديسيبل كحد أقصى)
لو
دقة @ 25 درجة مئوية ± 500 كيلو هرتز كحد أقصى.
لو
انجراف درجة الحرارة ± 1.0 ميجا هرتز كحد أقصى.
مرحلة LO
الضوضاء @ 10 كيلو هرتز -80 ديسيبل / هرتز كحد أقصى.
تحويل
كسب 55 ديسيبل دقيقة.
يكسب
تموج (أكثر من عرض النطاق الترددي 26 ميجاهرتز) ± 0.6 ديسيبل
يكسب
التباين (فوق النطاق الكامل) ± 3 ديسيبل
صورة
الرفض 40 ديسيبل دقيقة.
الترتيب الثالث
التشكيل البيني - نوع ICP3 10 ديسيبل ميلي واط.
1 ديسيبل
نقطة الضغط (@ الإخراج) 0 ديسيبل دقيقة.
يعبر
عزل الاستقطاب 22 ديسيبل دقيقة.
مراقبة
إشارة Ca (V) 10.0 فولت ~ 14.0 فولت
مراقبة
إشارة Cb (H) 16.0 فولت ~ 20.0 فولت
مراقبة
إشارة Cc (تبديل النطاق) 22 كيلو هرتز ± 4 كيلو هرتز
انتاج |
VSWR 2.5: 1
في النطاق
مستوى زائف -60 ديسيبل كحد أقصى.
تيار
استهلاك 240 مللي أمبير كحد أقصى. @ 11 VDC ~ 20 VDC
التشغيل
درجة الحرارة -35 درجة مئوية ~ +60 درجة مئوية
انتاج |
مقاومة (LNB2) 75 أوم
انتاج |
نوع الموصل من النوع F (أنثى)
طبق F / D
نسبة 0.6
الوزن 224
ز
التعبئة والتغليف
الأبعاد (العرض × العمق × الارتفاع) 15.5 سم × 9.1 سم
× 7.6 سم
التعبئة والتغليف
الوزن 0.284 كجم
——————————————————
- Type : Satellite Mounting
- Brand : Inverto
- Input
- frequency range: 10.7 GHz ~ 12.75 GHz
- Output
- frequency range: 950 MHz ~ 2150 MHz
- Low band
- LO frequency:9.75 GHz
- High band
- LO frequency: 10.6 GHz
- Noise
- figure: 0.2 dB typ. (0.7dB max.)
- LO
- accuracy @ 25 °C ±500 kHz max.
- LO
- temperature drift ±1.0 MHz max.
- LO phase
- noise @ 10 kHz -80 dBc/Hz max.
- Conversion
- gain 55 dB min.
- Gain
- ripple (over 26 MHz bandwidth) ±0.6 dB
- Gain
- variation (over full band) ±3 dB
- Image
- rejection 40 dB min.
- 3th order
- intermodulation - ICP3 10 dBm typ.
- 1 dB
- compression point (@ output) 0 dBm min.
- Cross
- polarization isolation 22 dB min.
- Control
- signal Ca (V) 10.0 V ~ 14.0 V
- Control
- signal Cb (H) 16.0 V ~ 20.0 V
- Control
- signal Cc (band switching) 22 kHz ±4 kHz
- Output
- VSWR 2.5 : 1
- In band
- spurious level -60 dBm max.
- Current
- consumption 240 mA max. @ 11 VDC ~ 20 VDC
- Operating
- temperature -35 °C ~ +60 °C
- Output
- impedance (LNB2) 75 Ω
- Output
- connector type F-type (female)
- Dish F/D
- ratio 0.6
- Weight 224
- g
- Packaging
- dimensions (W x D x H) 15.5 cm x 9.1 cm
- x 7.6 cm
- Packaging
- weight 0.284 kg
