فتح واغلاق باب الكراج ببلوتوث الجوال
الآن يمكنك إضافة طريقه ثالثة ذكية للتحكم بفتح وإغلاق باب الكراج عدا الريموت والزر الداخلي، دون تغيير باب الكراج او جهاز التحكم والمحرك للكراج
يجعل اجهزة الجوال والأجهزة الذكية الاخرى تعمل كريموت لفتح وإغلاق باب الكراج حتى 20 جهاز ذكي تعمل كريموت لكراجك
· يمكن تعريفه والتحكم من خلال عدة أجهزة جوال .
· يتم اضافته على اسلاك زر الفتح والإغلاق لباب الكراج.
· سهل التركيب
· يمكن التحكم بأكثر من باب (حتى 4 ابواب).
· مدى يصل إلى 30متر.
· سهل التعريف والبرمجة.
· عالي الأمان من خلال تصريح وإلغاء الجولات المعتمدة بالفتح.
الجهاز يوفر آلية ضغط زر مفتاح الكراج او الباب الخارجي عن بعد بالنيابة عنك.
يضيف خاصية ثالثة لفتح باب الكراج
: لا يتوصل مع محرك باب الكراج او جهاز التحكم به، انما فقط يوصل خارجياً بزر الفتح والقفل.
: يتم توصيل اسلاك مفتاح “سوتش” "زر" باب الكراج لديك بالتوازي مع اطراف مفتاح آلي داخل الجهاز ليقوم بعملية فتح وقفل الباب من خلال تواصل تطبيق الأجهزة الذكية مع الجهاز واعطائه الامر عن طريق تقنية البلوتوث، والتي تقوم بتوصيل المفتاح، كأنك تضغط بإصبعك على المفتاح ولكن من خلال الجهاز،
خطوتين بسيطة:
تأكد من فصل التيار الكهربائي عن الكراج حتى الانتهاء من تركيب وتوصيل الجهاز
1- تثبيت وتوصيل:
بعد تثبيت الجهاز بالمكان المناسب له وتوصيل محول الكهرباء
- قم بوصل اسلاك المحول بأطراف الجهاز رقم 3- و 4+ .
- حدد مكان زر فتح وقفل باب الكراج، وتعرف على طرفي السلكين الموصوله بالزر.
- قم بتوصيل سلكين من كلا الطرفين (مزود بالوحدة).
- قم بوصل السلكين بأطراف الجهاز رقم 5 و 7.
* اغلب مفاتيح كراج السحب "الرول" الموجودة تكون من زر واحد ويستخدم سلكين توصل بالوصلة رقم 5 و 7.
2- تعريف الجهاز على الجوال/ الجوالات
يلزم تنزيل برنامج التشغيل من المتجر ثم تعريف البلوتوث على الجهاز.
مواصفات الوحدة:
- مجهز ببلوتوث الاصدار الرابع لأجهزة IOS
- مجهز ببلوتوث الاصدار الثالث لأجهزة اندرويد
- مدى يصل 30 متر
- برنامج تشغيل لـ بوابة واحدة، واخر لـ 4 بوابات
- يتعرف حتى 20 جهاز
- التطبيق يعمل لتشغيل 4 وحدات
الخصائص الفنية:
- وحدة الاستقبال: 18V
- جهد التشغيل: AC/DC 12-24 V
- مخارج القنوات: قاطع 3 قنوات
- نقاط توصيل القاطع: نقاط توصيل مفتوحة 3A 120V
- قدرة تحمل حرارة التشغيل: -20 - 85 درجة مئوية

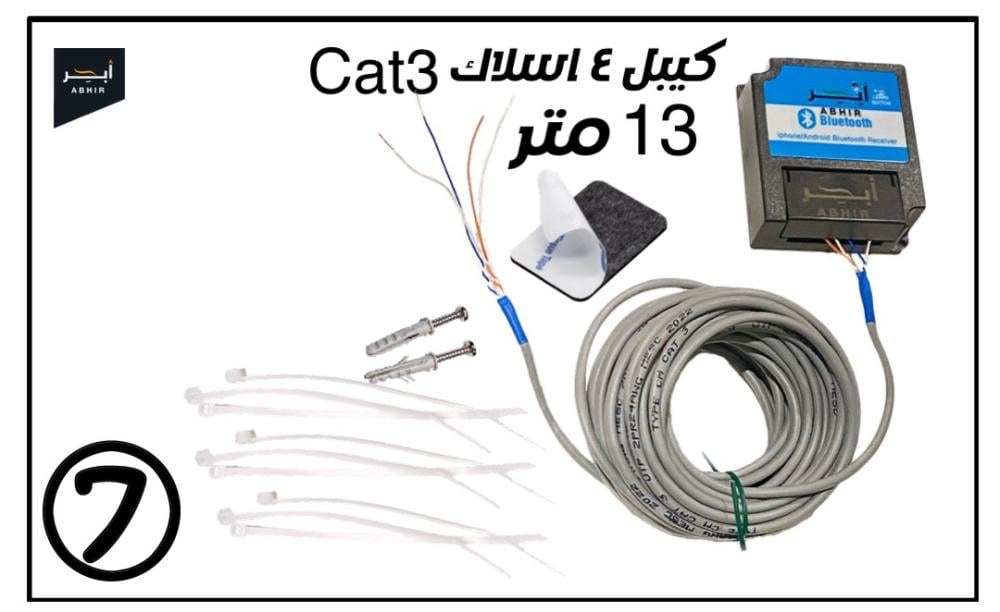

محتويات العبوة:
- وحدة مفتاح تحكم يعمل بتقنية البلوتوث
- اوراق ارشادية لكيفية التوصيل والتعريف وروابط برامج التشغيل.
- محول كهربائي لتغذية الجهاز DC Adapter 12V 2A AC 200-240V.
- مجموعة تثبيت الجهاز وتوصيله وتنظيم الاسلاك
2 مسمار و2 مثبت مسامير بالجدار “خابور”
3 قفيز منظم اسلاك بلاستك
2 متر سلك CAT3 زوجين من الاسلاك للتوصيل بالمفتاح وطرف اسلاك معراه ومحمية.
ابعاد الجهاز:
ابعاد ومواصفات المحول:
أبعاد العبوة:
8cm X 14cm X 8cm
بلد المنشا:
الصين
وظائف واعمال اكثر يقوم بها الجهاز:
الجهاز يعمل كمفتاح لحظي عن بعد متعدد التوصيل والتعريف بتقنية البلوتوث،
Momentary multiple gangs Bluetooth switch
لذا يمكن توصيله بعدة طرق حسب حاجتك واستخدامك وتعريفاته كالتالي:-
- مفتاح لمس ابواب الكراجات الكهربائية | ابواب ذات درفتين
لحظيالكراج الذكي
احادي يستخدم نقطتي توصيل (مثل زر فتح الباب الخارجي للمنزل او كراج السحب "الرول" الموجودة بأغلب المنازل).
- يستخدم كمفتاح لمس لحضي ثنائي الاتجاة ( مثل مفاتيح البوابات والكراجات ذات الزرين احدهم للفتح والاخر للقفل
وهو عبارة عن 3 نقاط توصيل احداها مشترك).
- ايضا مزود بطرف اضافي للمفتاح الثالث الخاص بالتوقف الموجود ببعض انواع الكراجات.
الجهاز عملي جداكراج درفتين
وفكرته يمكن استغلالها بذكاء في تشغيل أي من الاجهزة او الاحمال الكهربائية المختلفة عن بعد، حيث انه مجهز بمفتاح متعدد الوظائف يعمل بقاطع كهربائي عن طريق تقنية البلوتوث، ويوفر المفتاح عدة انواع من المفاتيح اللحظية بـ 4 اسلاك لتوصيل إشارة الفتح والقفل والتوقف وتوصل بالتوازي مع اسلاك المفتاح اليدوي للكراج لديك حسب نوع المفتاح اذا كان زر واحد يستخدم سلكين او اذا كان زرين يستخدم ثلاثة اسلاك، و اذا كان المفتاح لديك 3 ازارير فتح وقفل وتوقف يستخدم 4 اسلاك لتوصيل المفتاح الداخلي احد هذه الاسلاك مشترك لتوصيل التيار بين الاثنين او الثلاثة الاخريين وهم واحد لإشارة فتح الكراج والاخر للتوقف والأخير للإغلاق.
