مشروع قياس سرعة الأجسام المتحركة بحساس أشعة تحت الحمراء

كت تعليمي متكامل لصنع جهاز قياس سرعة الأجسام باستخدام حساسين IR و اردوينو اونو R3. الجهاز يحسب السرعة بالمتر/ثانية والكيلو/ساعة ويعرضها على شاشة LCD 1602. مثالي لمشاريع التخرج ومادة الفيزياء.

•

• ماذا ستتعلم

قياس الزمن بين حساسين، حساب السرعة (المسافة/الزمن)، برمجة شاشة LCD، استخدام حساسات IR.

• تحط حساسين IR بينهم مسافة ثابتة (مثلاً 10 سم)، لما يمر جسم يقطع الحساس الأول يبدأ المؤقت، ولما يقطع الثاني يوقف المؤقت ويحسب السرعة = المسافة / الزمن، ويعرضها على شاشة LCD.

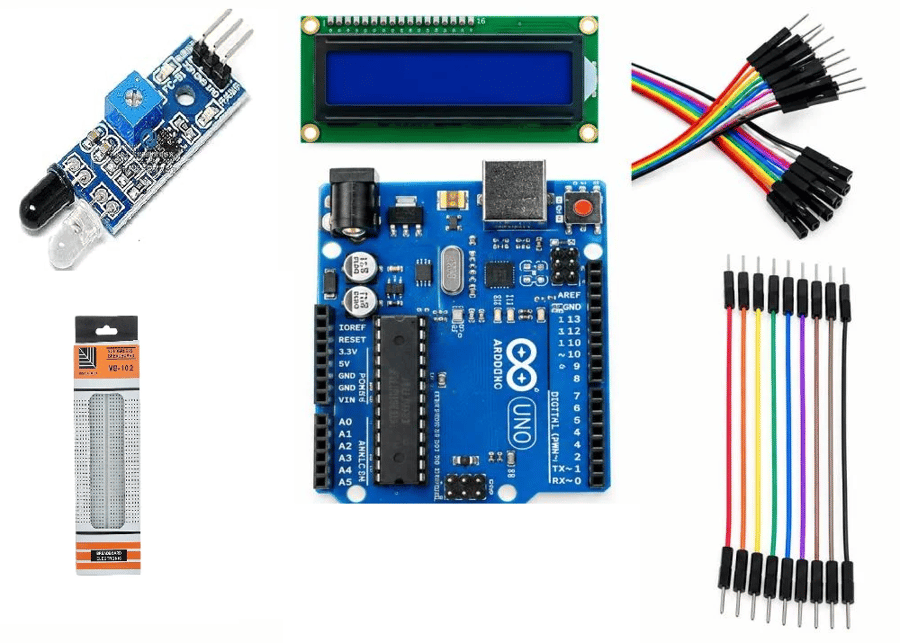

• ماذا يشمل الكت
• اردوينو اونو R3 مع سلك توصيل Arduino Uno: عدد 1
• أسلاك توصيل ذكر لذكر 6 قطعة 20 سم
• أسلاك توصيل ذكر انثى 6 قطعة 20 سم
• لوح التجارب 830 نقطة لون ابيض
• وحدة عرض IIC/I2C/TWI LCD1602
• حساس أشعة تحت الحمراء عدد 2

 كود اردوينو جاهز ومجرب 100%

• - مخطط توصيل واضح + فيديو شرح خطوة بخطوة

🎓 **مناسب لـطلاب هندسة، مشاريع تخرج، مسابقات روبوت، هواة اردوينو.

• كود المشروع
• شرح المشروع

التوصيل:

• LCD I2C: VCC→5V, GND→GND, SDA→A4, SCL→A5

• IR Sensor1: OUT→D2

• IR Sensor2: OUT→D3

• غير قيمة distance = 0.10 في الكود حسب المسافة الفعلية بين الحساسين عندك
• فديو توضيحي للمشروع
