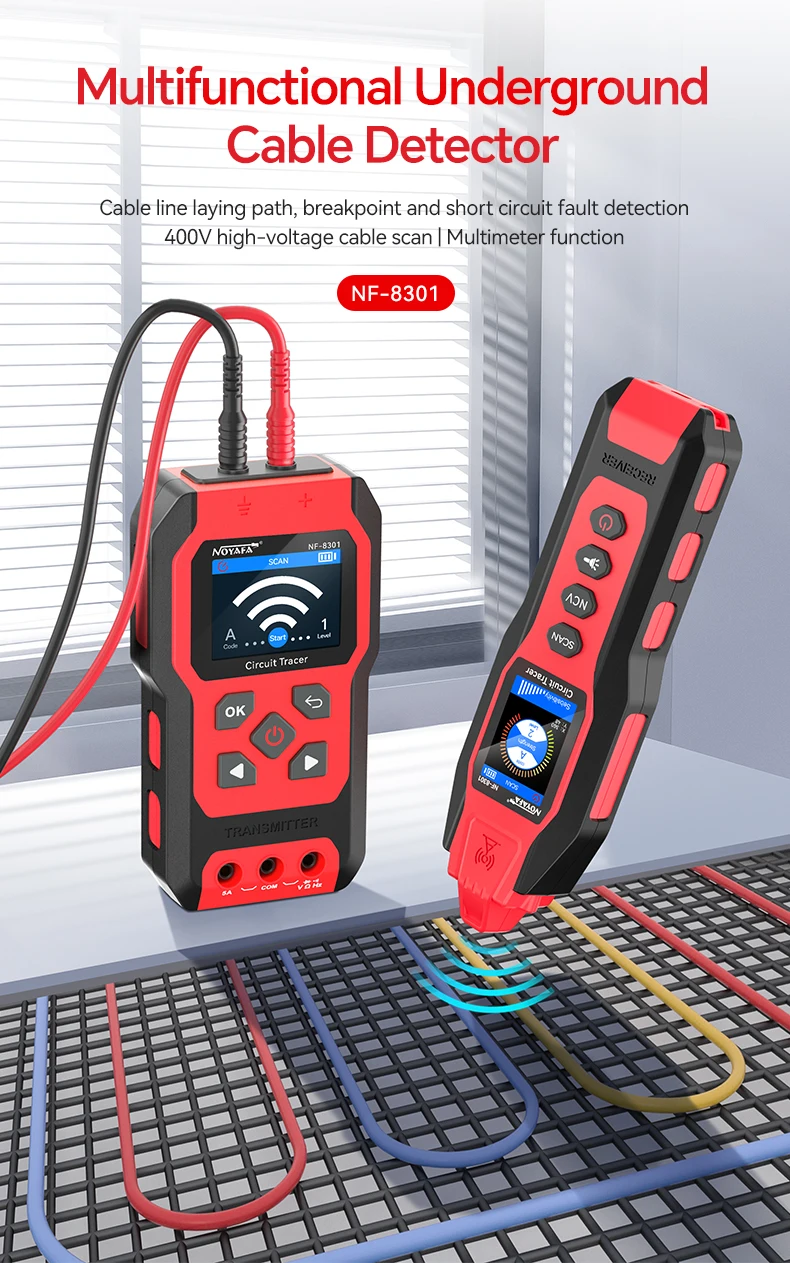

جهاز تحديد مواقع الكابلات تحت الأرض NOYAFA NF-8301، جهاز تتبع الأسلاك 480 فولت، جهاز تتبع الكابلات ذات الجهد العالي والمنخفض، كاشف الكابلات تحت الأرض في الجدران.

وصف المنتج:

العلامة التجارية: نويافا

اسم المنتج: جهاز تتبع الأسلاك تحت الأرض

النوع: NF-8301

الحجم: 156x80x32 ملم (جهاز الإرسال)، 226x73x69 ملم (جهاز الاستقبال)

عمق الكشف: 0.1 - 2 متر

نطاق تحديد الجهد الخارجي: تيار متناوب 12~480 فولت (50~60 هرتز) ±2.5%، تيار مستمر 12~1000 فولت ±2.5%.

قوة العزل الكهربائي للجهد الخارجي: الحد الأقصى 480 فولت تيار متردد/تيار مستمر

مصدر الطاقة: بطارية ليثيوم 3.7 فولت 3000 مللي أمبير

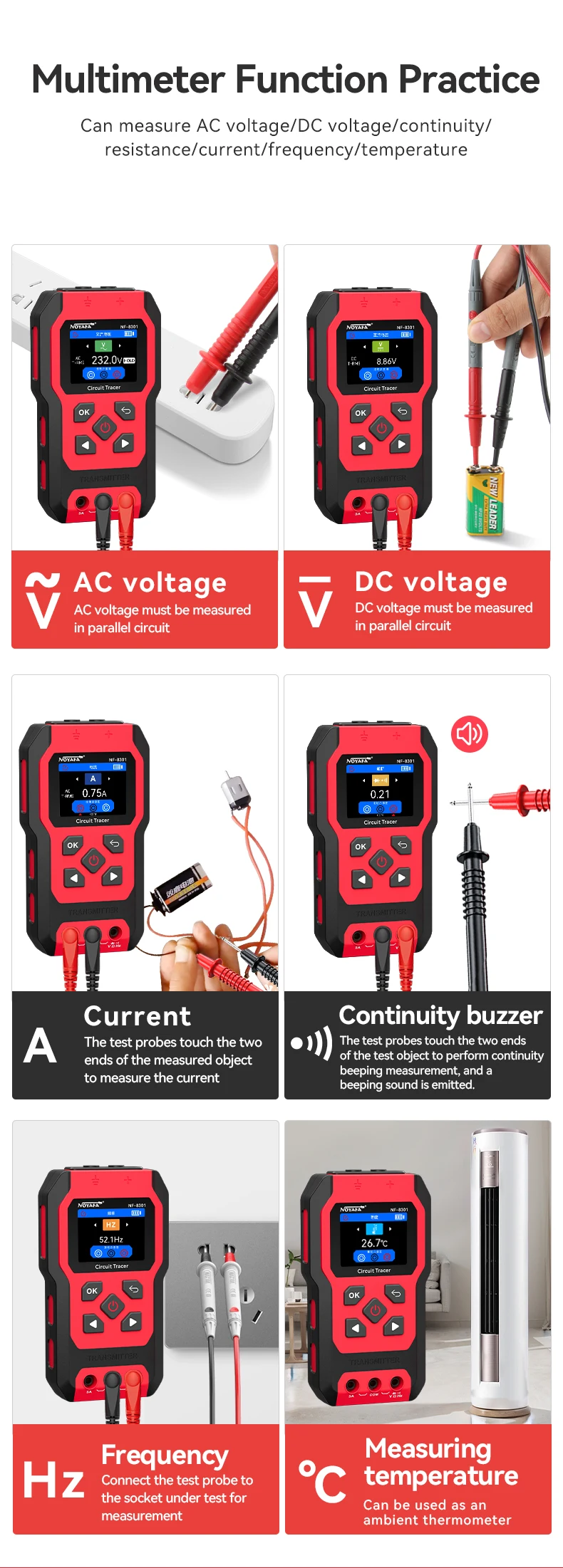

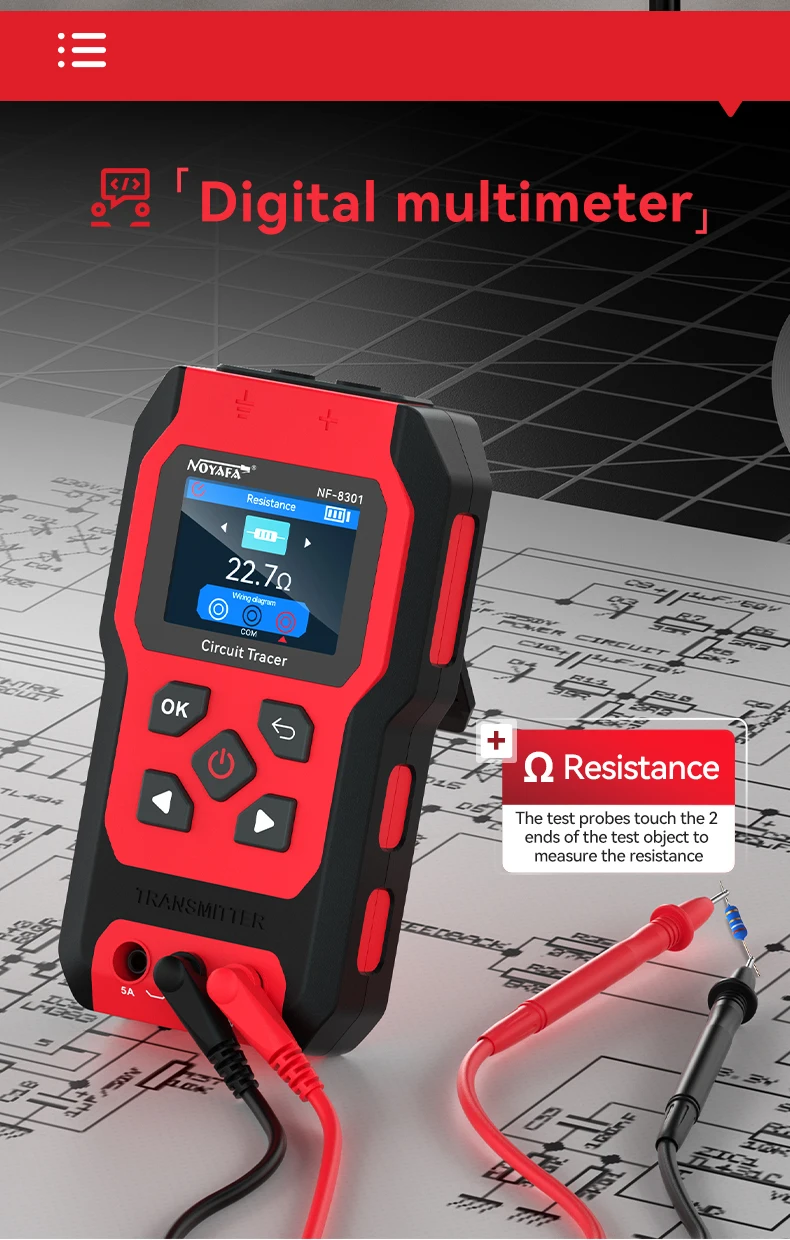

وظيفة جهاز القياس المتعدد:

1.جهد التيار المتردد: 0-600 فولت تيار متردد  الدقة: ±1%

2.جهد التيار المستمر: 0-1000 فولت تيار مستمر  الدقة: ±1%

3.قياس التيار المتردد/المستمر: 3 مللي أمبير - 5 أمبير  الدقة: ±1%

4.اختبار الصمام الثنائي والاستمرارية: يتم تفعيل الإنذار إذا كانت المقاومة أقل من 50 أوم.

5.قياس المقاومة: 0-60 ميجا أوم   الدقة: ±1% + 5

6.قياس التردد

ميزة المنتج: مساعد

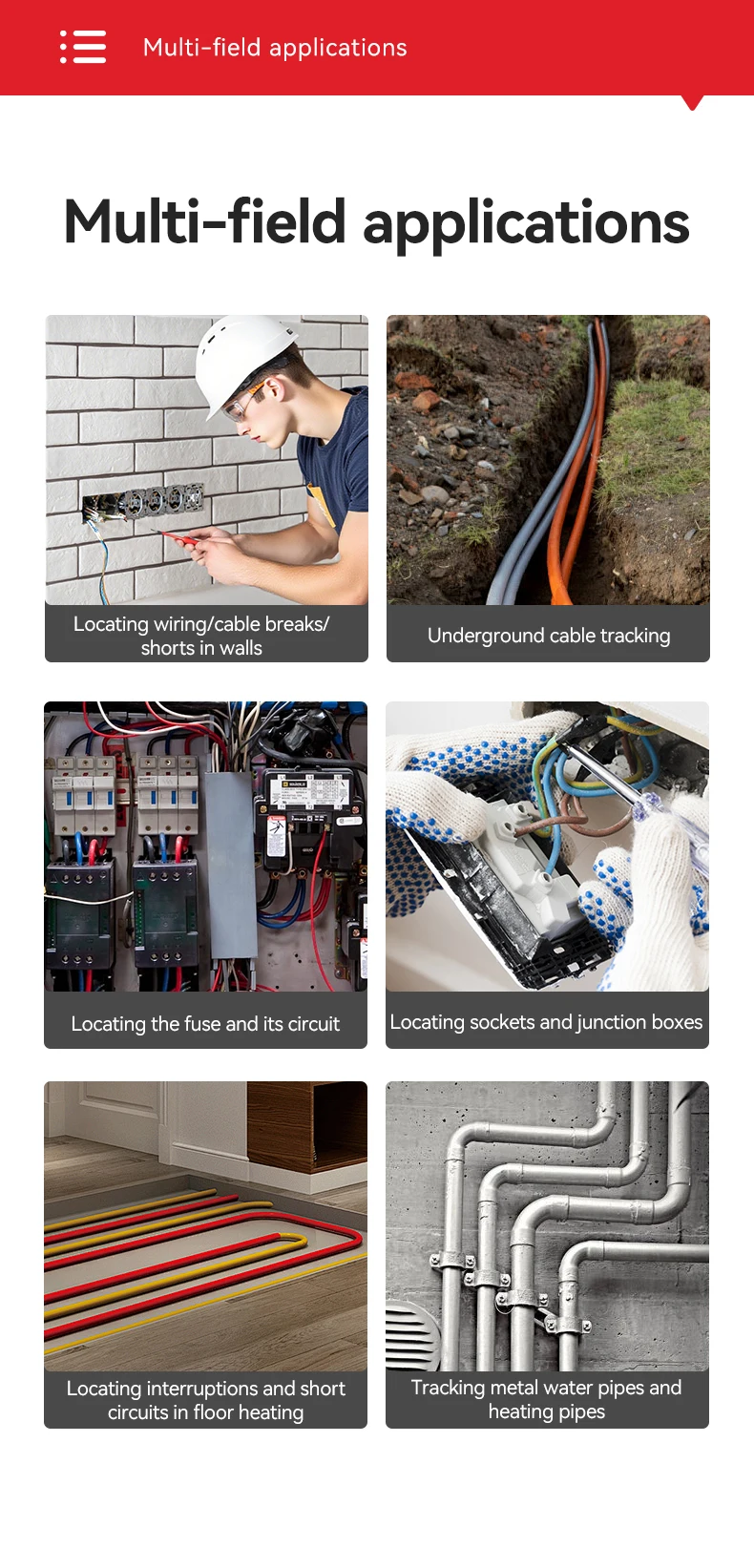

1.اكتشاف خطوط الكهرباء في الجدران أو الأرض، عمق الكشف يتراوح بين 0-2 متر؛

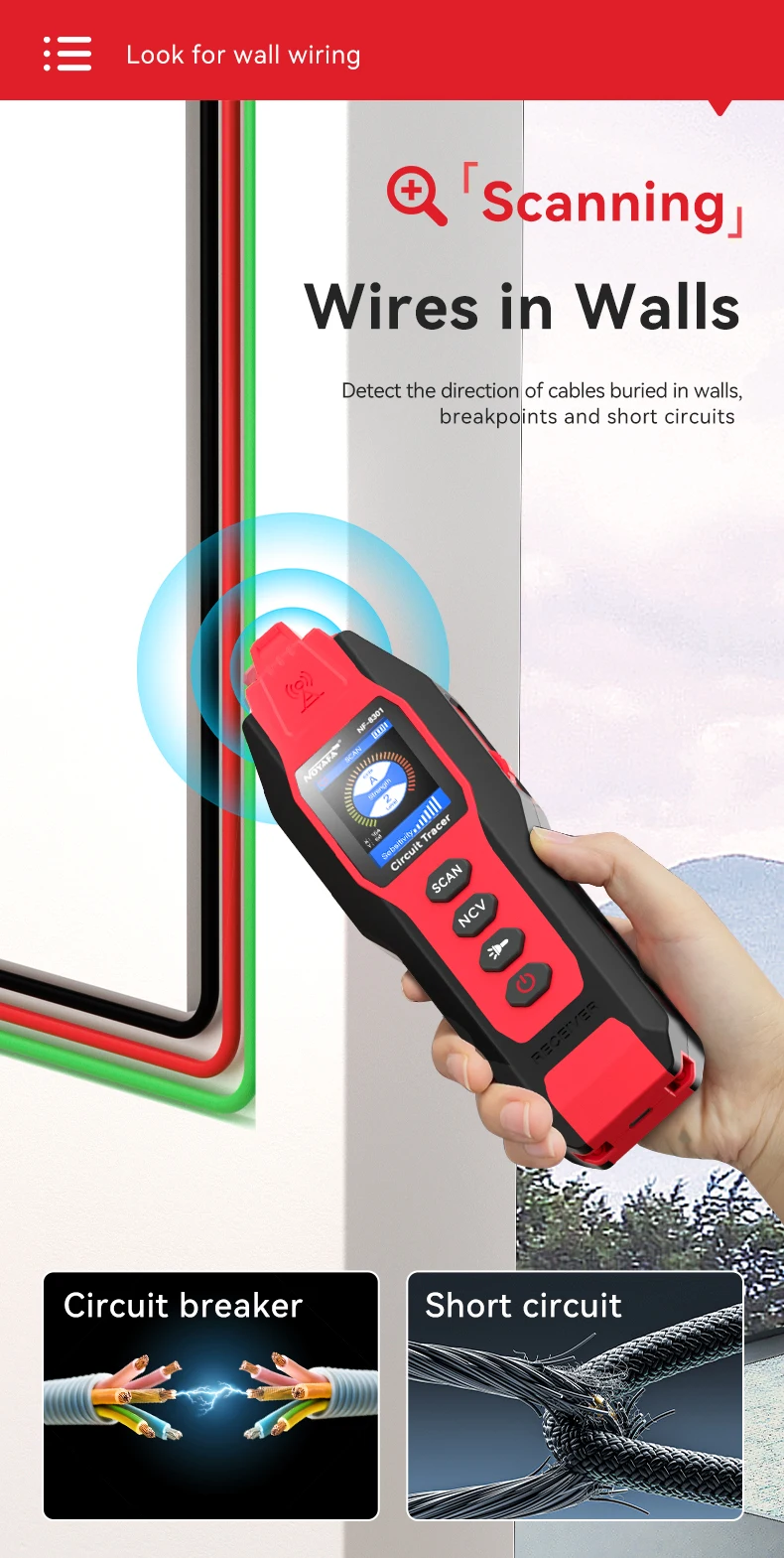

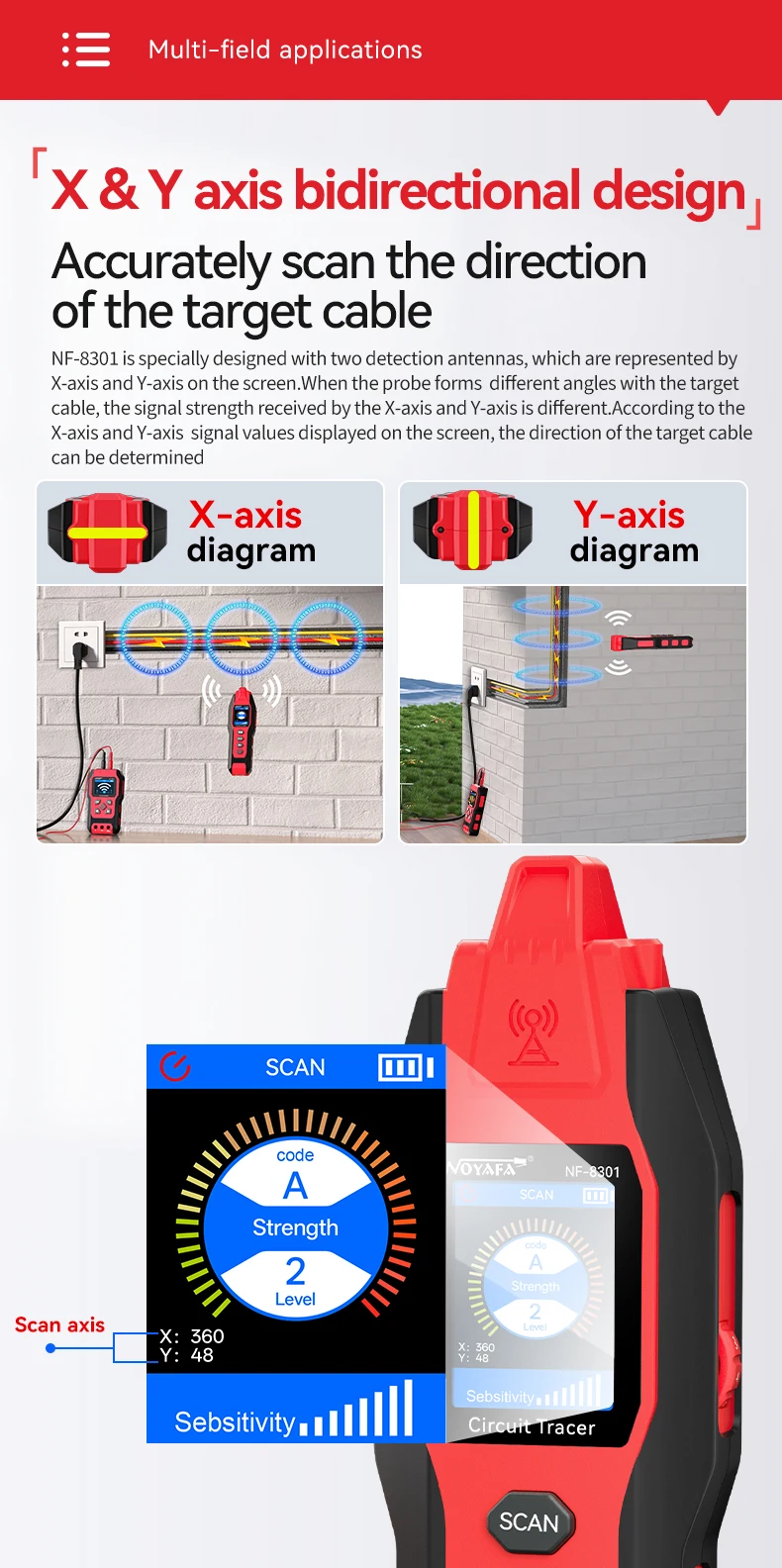

2.اكتشاف اتجاه الكابلات والخطوط الكهربائية في الجدران أو الأرض، ونقاط الانقطاع ونقاط القصر الكهربائي فيها؛

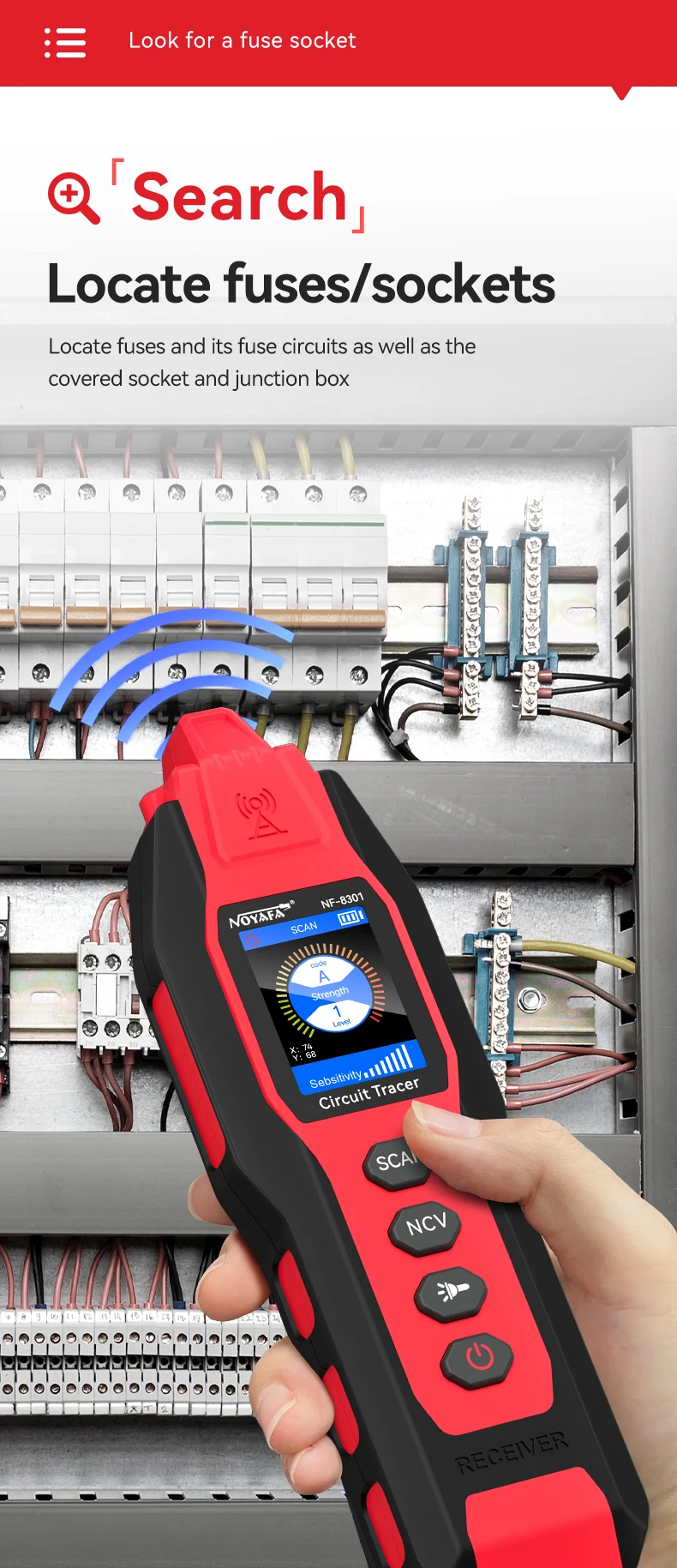

3.اكتشاف الفيوزات ودوائر الفيوزات؛

4.العثور على المقابس وصناديق التوصيل التي تم تغطيتها.

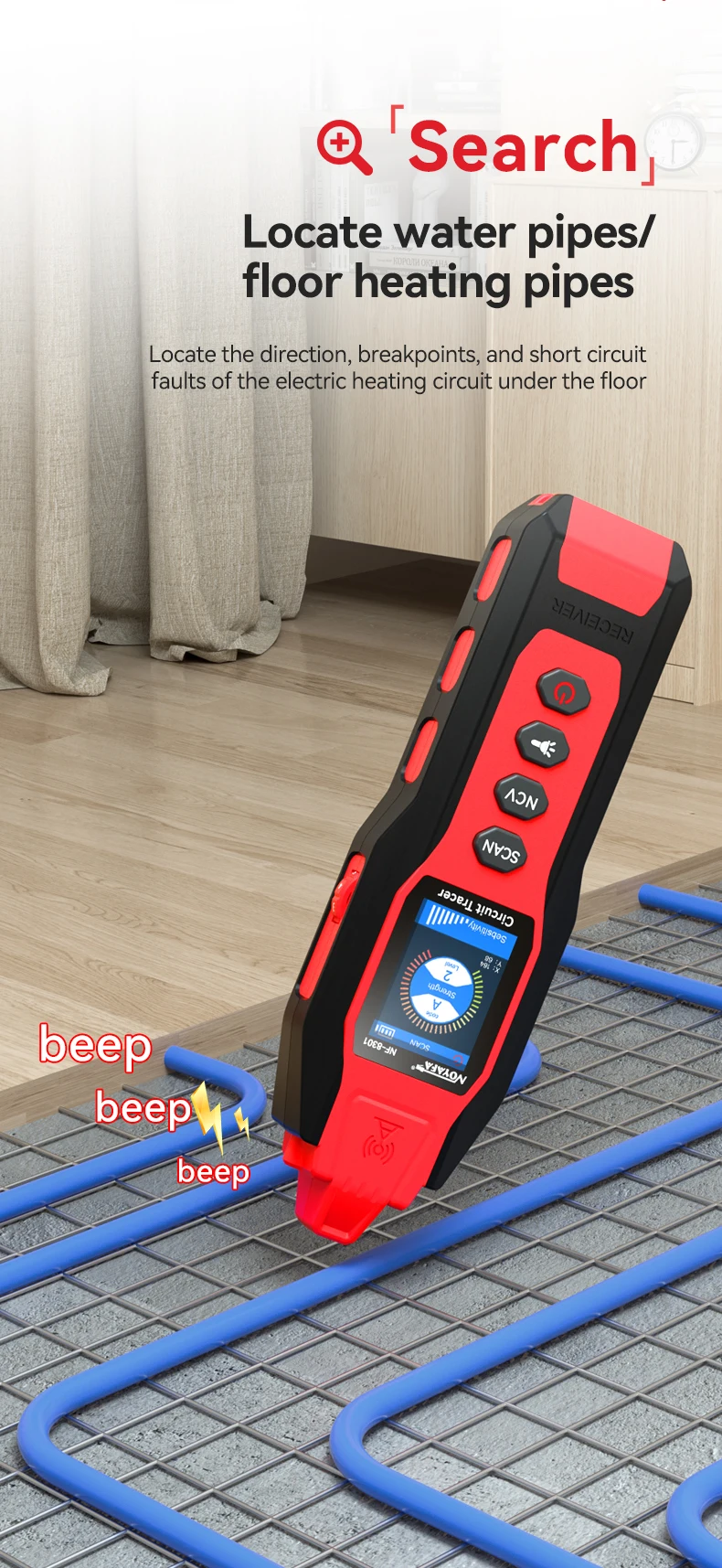

5.اكتشاف الأسلاك المكسورة والدوائر القصيرة في دوائر التدفئة الكهربائية الموجودة تحت الأرض.

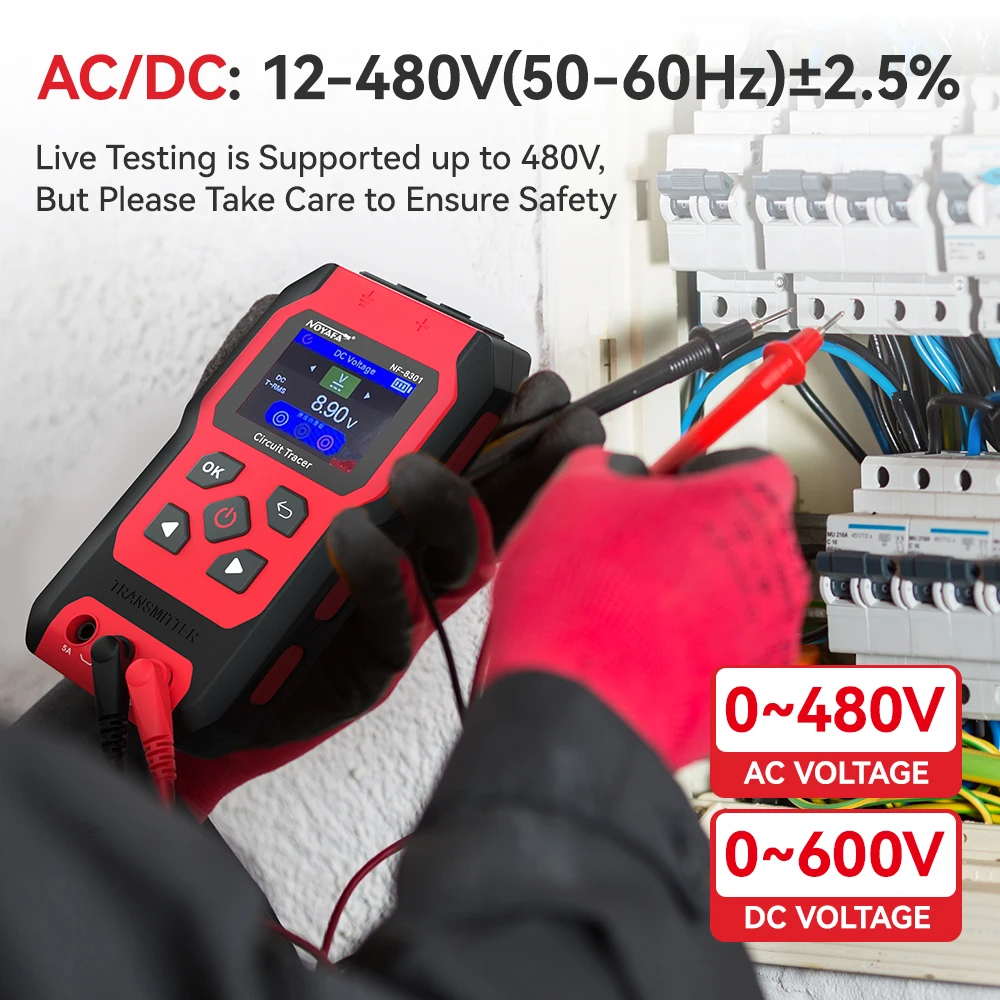

6.التيار المتردد: 12-480 فولت (50-60 هرتز) ±2.5%، التيار المستمر: 12-1000 فولت ±2.5%؛ يُدعم الاختبار المباشر حتى 480 فولت، ولكن يُرجى الحرص على ضمان السلامة.

7.وظيفة ضبط الحساسية: يمكن تعديلها يدويًا.

8.يحتوي كل من جهاز الاستقبال وجهاز الإرسال على وظيفة كتم الصوت.

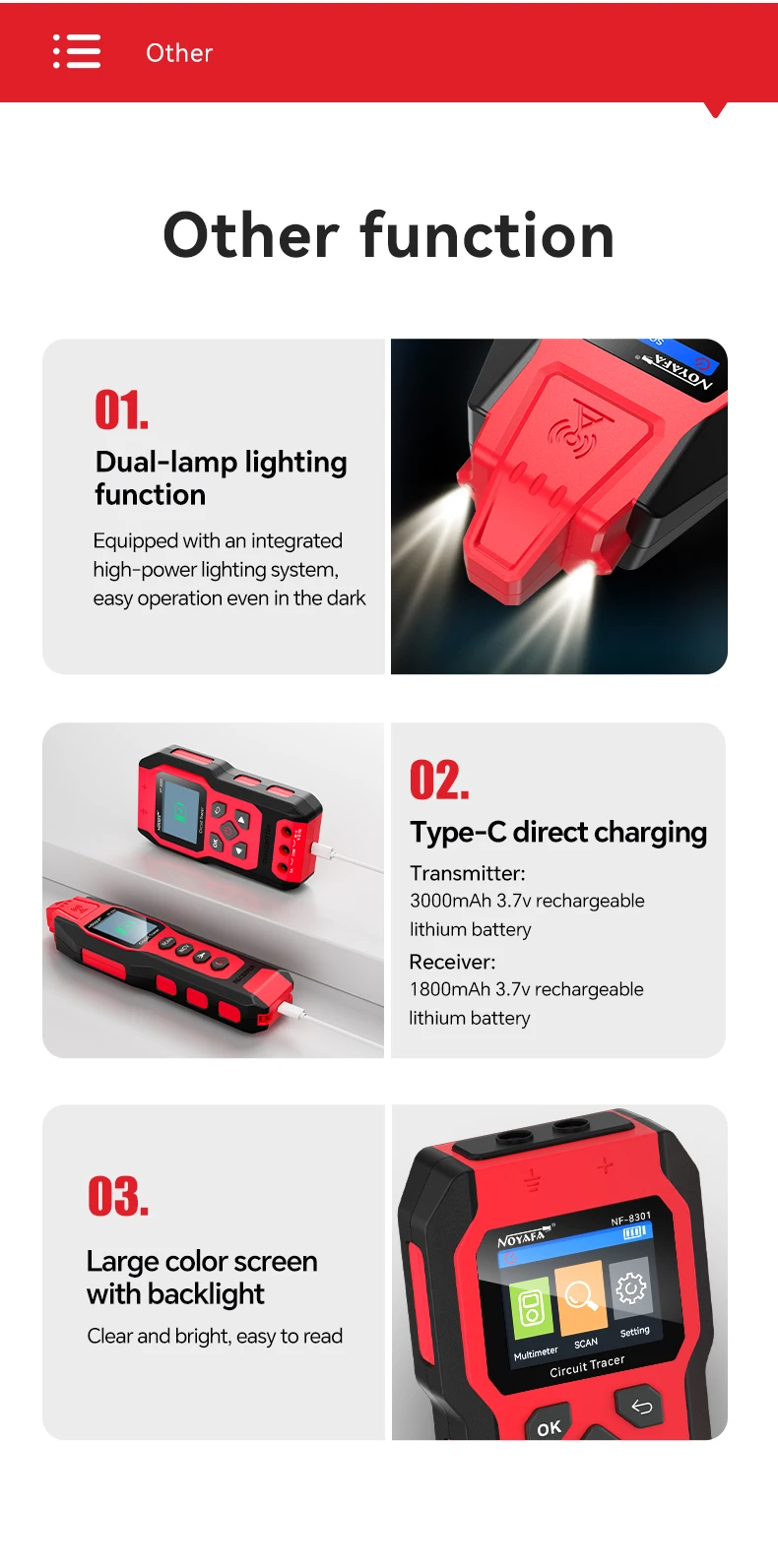

9.تتميز شاشة LCD الخاصة بجهاز الاستقبال بوظيفة الإضاءة الخلفية، مما يجعلها مناسبة للاستخدام في الأماكن ذات الإضاءة الضعيفة.

10.جهاز الاستقبال مزود بوظيفة المصباح، مما يجعله مناسبًا للعمل في البيئات المظلمة.

11.بطارية ليثيوم قابلة لإعادة الشحن للعمل لفترات طويلة.

وظيفة جهاز القياس المتعدد:

1.جهد التيار المتردد: 0-600 فولت تيار متردد  الدقة: ±1%

2.جهد التيار المستمر: 0-1000 فولت تيار مستمر  الدقة: ±1%

3.قياس التيار المتردد/المستمر: 3 مللي أمبير - 5 أمبير  الدقة: ±1%

4.اختبار الصمام الثنائي والاستمرارية: يتم تفعيل الإنذار إذا كانت المقاومة أقل من 50 أوم.

5.قياس المقاومة: 0-60 ميجا أوم   الدقة: ±1% + 5

6.قياس التردد

ثلاث طرق شائعة للاستخدام (يجب فصل التيار الكهربائي عن الخط):

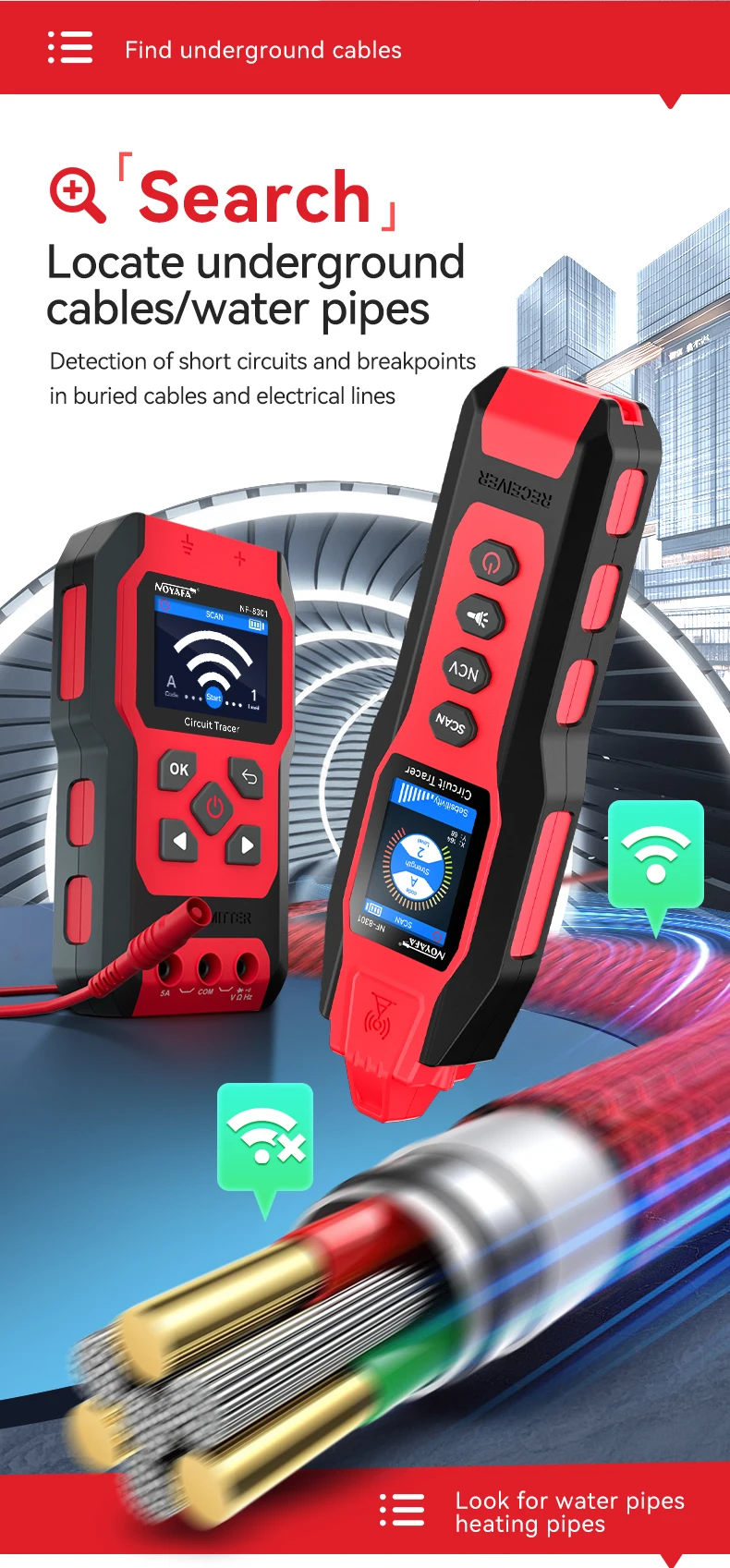

1.ابحث عن اتجاه الكابلات تحت الأرض

استخدم المشبك الأحمر (الإبرة الحمراء) لتثبيت الكابل الذي يحتاج إلى البحث عنه، والمشبك الأسود (الإبرة السوداء) لتوصيله بسلك التأريض أو لتوصيل قضيب التأريض بالأرض (يتطلب ذلك تأريضاً جيداً)، ثم يقوم جهاز الاستقبال بتتبع الإشارة على طول الخط للعثور على اتجاه الكابل.

2.ابحث عن نقاط القصر الكهربائي في الكابلات تحت الأرض.

استخدم المشبك الأحمر/المشبك الأسود لتثبيت السلك الذي به قصر الدائرة بشكل منفصل، واضبط الحساسية على مستوى مناسب بحيث يصدر جهاز الاستقبال صوتًا قبل نقطة القصر الدائري، ولن يصدر جهاز الاستقبال صوتًا بعد نقطة القصر الدائري.

3.العثور على نقطة انقطاع الكابل تحت الأرض

يقوم المشبك الأحمر بتثبيت الخط المستهدف، بينما يربط المشبك الأسود (الإبرة السوداء) بسلك التأريض أو يربط قضيب التأريض بالأرض (يتطلب وجود تأريض جيد)، وسيصدر جهاز الاستقبال صوتًا قبل نقطة الانقطاع ولن يصدر صوتًا بعد نقطة الانقطاع.
