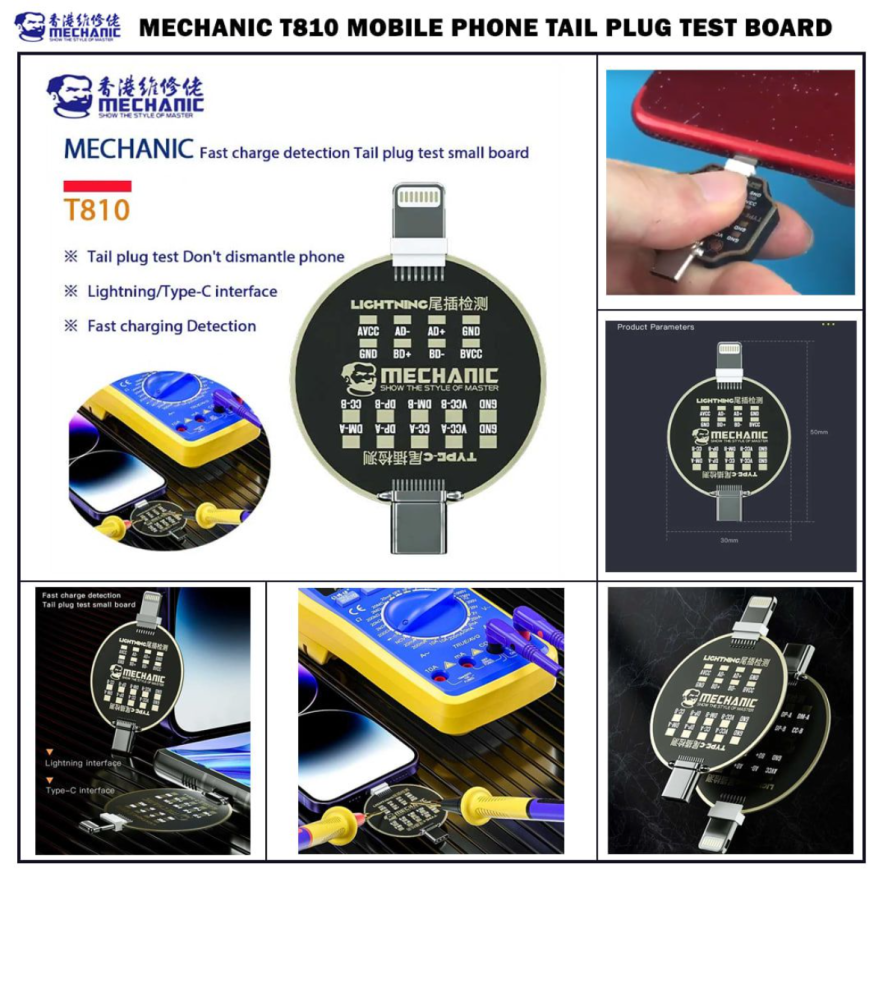

بوردة فحص الشحن ميكانيك MECHANIC T-810

لوحة MECHANIC T-810 Tail Plug Detection Small Board هي أداة تشخيصية صغيرة ومتخصصة ومصممة لفنيي صيانة الهواتف المحمولة لفحص منافذ الشحن ودوائر اللوحة الأم (البوردة) الداخلية دون الحاجة لتفكيك الهاتف.

من خلال توصيلها مباشرة بمنفذ شحن الهاتف، توفر الأداة نقاط فحص خارجية تتيح لك تحديد ما إذا كان عطل الشحن ناتجاً عن الكابل، أو قاعدة الشحن (المنفذ)، أو اللوحة الأم نفسها.

الميزات الرئيسية

• تشخيص دون تفكيك: يتيح لك فحص واجهة الشحن وسلامة اللوحة الأم دون فتح الهاتف أو إزالة المكونات باللحام.
• توافق ثنائي المنافذ: تحتوي على موصل Apple Lightning وموصل USB Type-C، مما يجعلها متوافقة مع معظم أجهزة iPhone وAndroid.
• تحديد مسارات الإشارة: توفر وصولاً مباشراً لقياس نقاط الفحص الحيوية مثل DP (بيانات موجب)، DM (بيانات سالب)، وCC (قناة التكوين)، بالإضافة إلى خطوط VBUS (الخط الرئيسي) وGND (الأرضي).
• كشف الشحن أحادي الجانب: مفيدة جداً لتشخيص الحالات التي يشحن فيها الهاتف عند إدخال الكابل من جهة واحدة فقط.
• تصميم صغير الحجم: تبلغ أبعادها 30 × 50 × 5 ملم وتزن حوالي 3 جرامات فقط، مما يسهل حملها في حقيبة أدوات الصيانة.

كيفية استخدام أداة Mechanic T-810

لتشخيص جهاز باستخدام هذه اللوحة، يستخدم الفنيون عادةً جهاز الآفووميتر (الملتيميتر) الرقمي وضبطه على وضع الدايود (الجرص):

الخطوةالإجراء1. التوصيلقم بتوصيل المنفذ المناسب (Lightning أو Type-C) الخاص باللوحة مباشرة بفتحة شحن الهاتف.2. إعداد الملتيميترقم بتشغيل جهاز الملتيميتر وتحويل المؤشر إلى وضع فحص الدايود (Diode Mode).3. التأريضقم بتوصيل مسبار الملتيميتر الأحمر (الموجب) بنقطة GND (الأرضي) الموجودة على لوحة T-810.4. فحص المساراتضع مسبار الملتيميتر الأسود (السالب) على نقاط الفحص الفردية المحددة على اللوحة (VBUS, DP, DM, CC) لقراءة قيمها.

قراءة وتفسير النتائج

• القراءات الطبيعية: بالنسبة لخطوط البيانات مثل DP وDM في الأجهزة السليمة، ستظهر لك عادةً قيمة ممانعة دايود تتراوح بين 300 إلى 1,000 مللي فولت (ويجب أن تكون القراءات بين DP وDM متطابقة تقريباً، بفرق لا يتعدى 30 مللي فولت).
• القراءات غير الطبيعية: إذا قرأ المسار 0 أو أصدر الملتيميتر صوتاً مستمراً (صفارة)، فهذا يعني وجود شورت (قصر في الدائرة) على هذا الخط. وإذا ظهرت قراءة "OL" (خط مفتوح) أو قيمة أقل بكثير من 200، فهذا يعني أن الخط أو فلاتر الحماية مقطوعة أو تالفة ومفصولة عن آيسي الشحن الرئيسي.
