مستشعر حركة مايكرويف 24.125GHz للأبواب الأوتوماتيكية وأنظمة الدخول 12V-24V - فضي

مسبار استشعار حركي راداري عالي الحساسية باللون الفضي الأنيق، يعمل بتردد المايكرويف 24.125 جيجاهرتز ومعالج دقيق (Microprocessor) مدمج، مخصص للتحكم التلقائي في فتح الأبواب السحابة والمنزلقة وأنظمة التحكم بالدخول والأمان. يتيح رصد حركة الأشخاص بدقة وسرعة فائقة تبدأ من سرعة 5 سم/ثانية مع ثبات إشارة الفتح لمدة 1.5 ثانية لضمان عبور آمن وسلس. يدعم الجهاز التغذية الكهربائية بالتيار المتردد والمستمر 12V - 24V AC/DC مع مخرج ريلاي تلامس جاف خالٍ من الجهد، ويأتي بهيكل مدمج (118×79×50 مم) مصنوع من بلاستيك ABS الهندسي الفضي المقاوم للحريق مع كابل توصيل بطول 2.2 متر ليتناغم بسلاسة مع الواجهات الزجاجية والألمنيوم الفضي.

مميزات المنتج:

• تقنية رادار مايكرويف متطورة بتردد 24.125GHz مع معالج دقيق لاستجابة فورية.

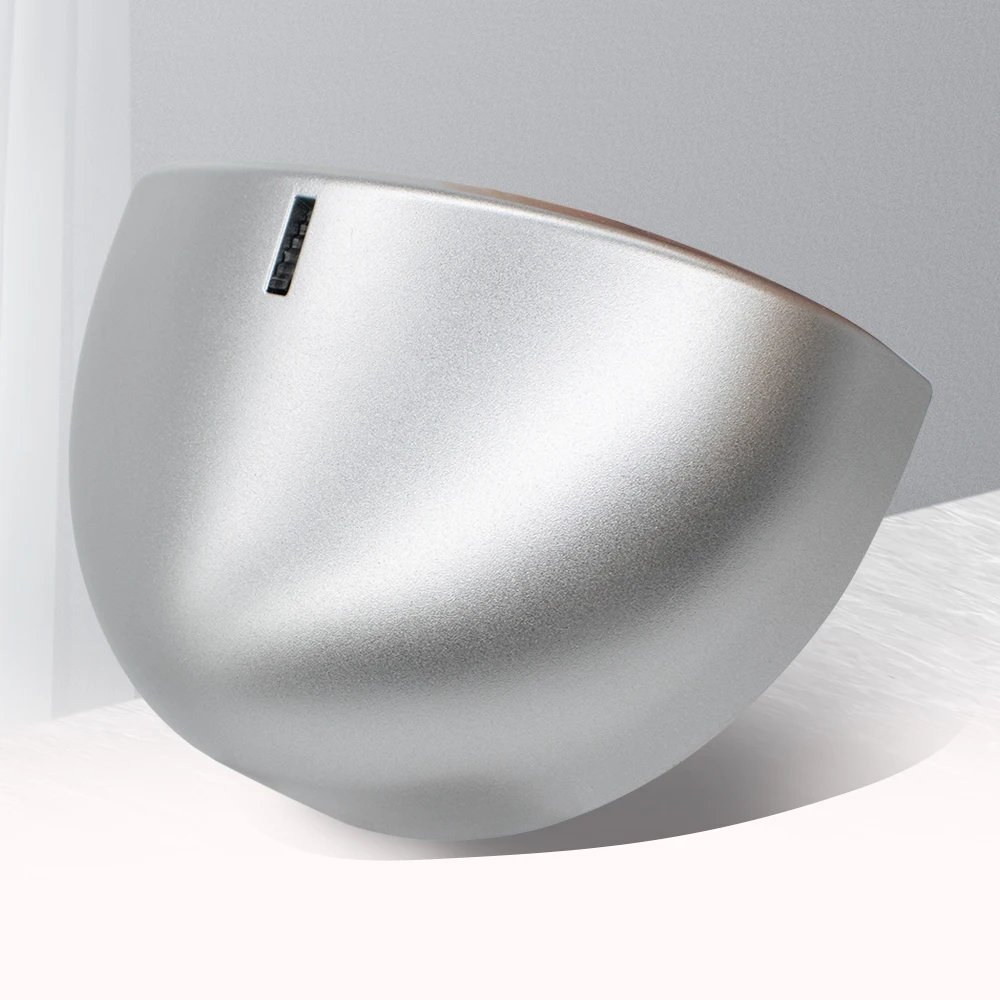

• لون فضي معدني أنيق يتناسب مع إطارات الألمنيوم والواجهات الزجاجية الحديثة.
• حساسية كشف عالية تلتقط الحركة البطيئة جداً ابتداءً من سرعة 5 سم/ثانية.

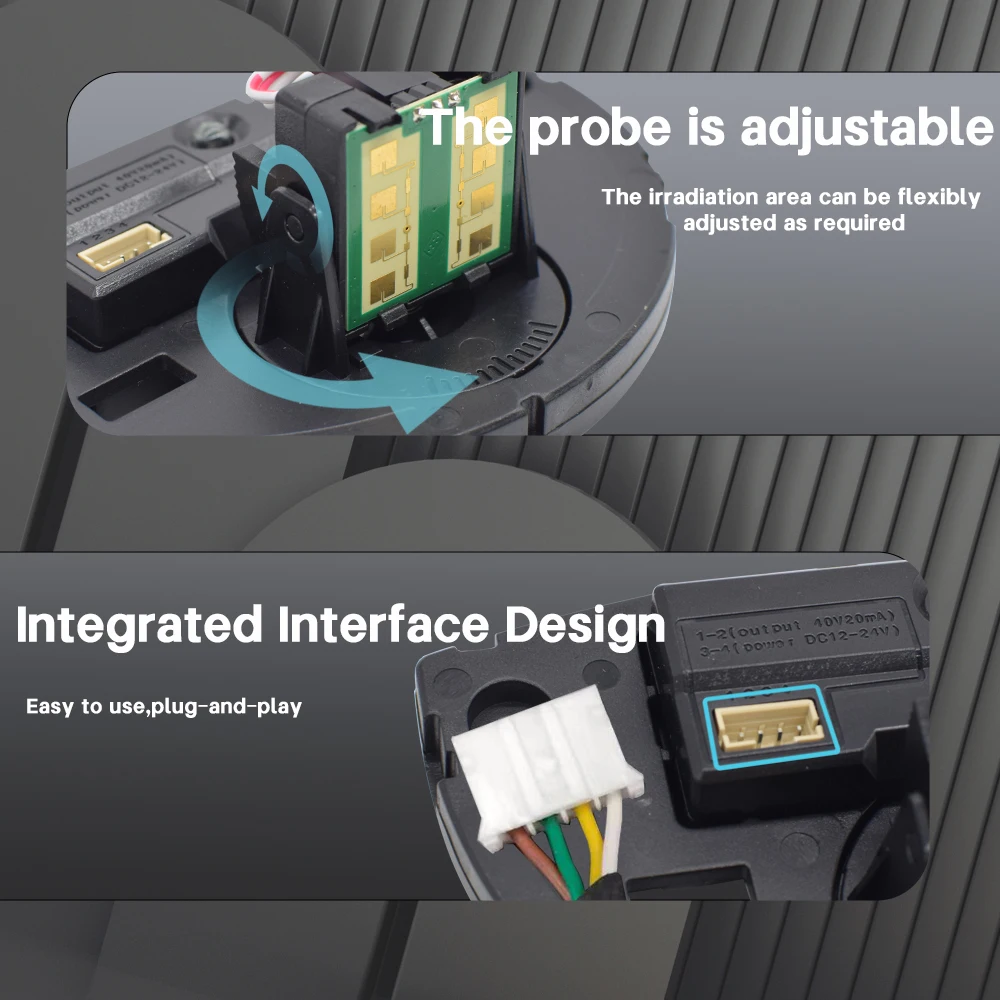

• هوائي استشعار داخلي قابل للضبط والتدوير لتخصيص زوايا التغطية الرأسية والأفقية.
• تغذية كهربائية مرنة تدعم كلاً من التيار المستمر والمتردد 12V - 24V (AC/DC).
• مخرج ريلاي تلامس جاف (COM / NO) بقدرة تحمل تصل حتى 42V بتيار 1A وزمن تثبيت إشارة 1.5 ثانية.

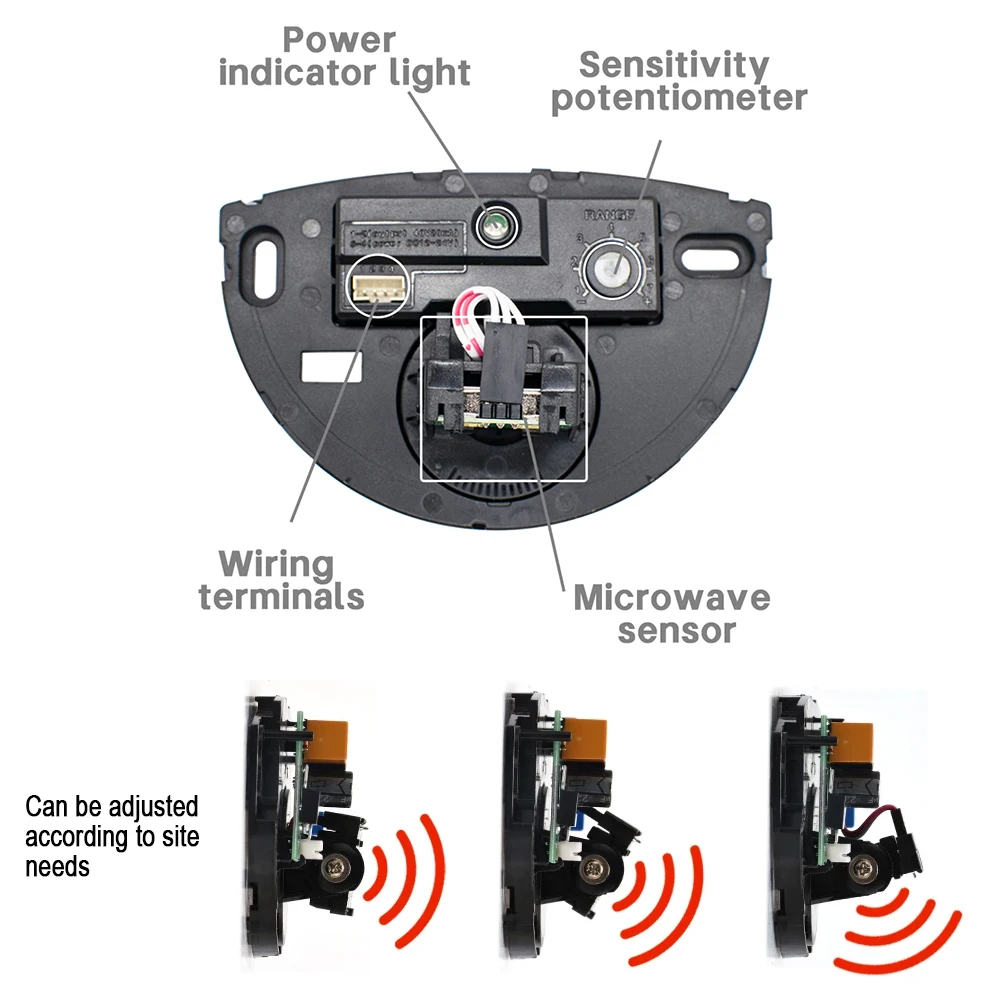

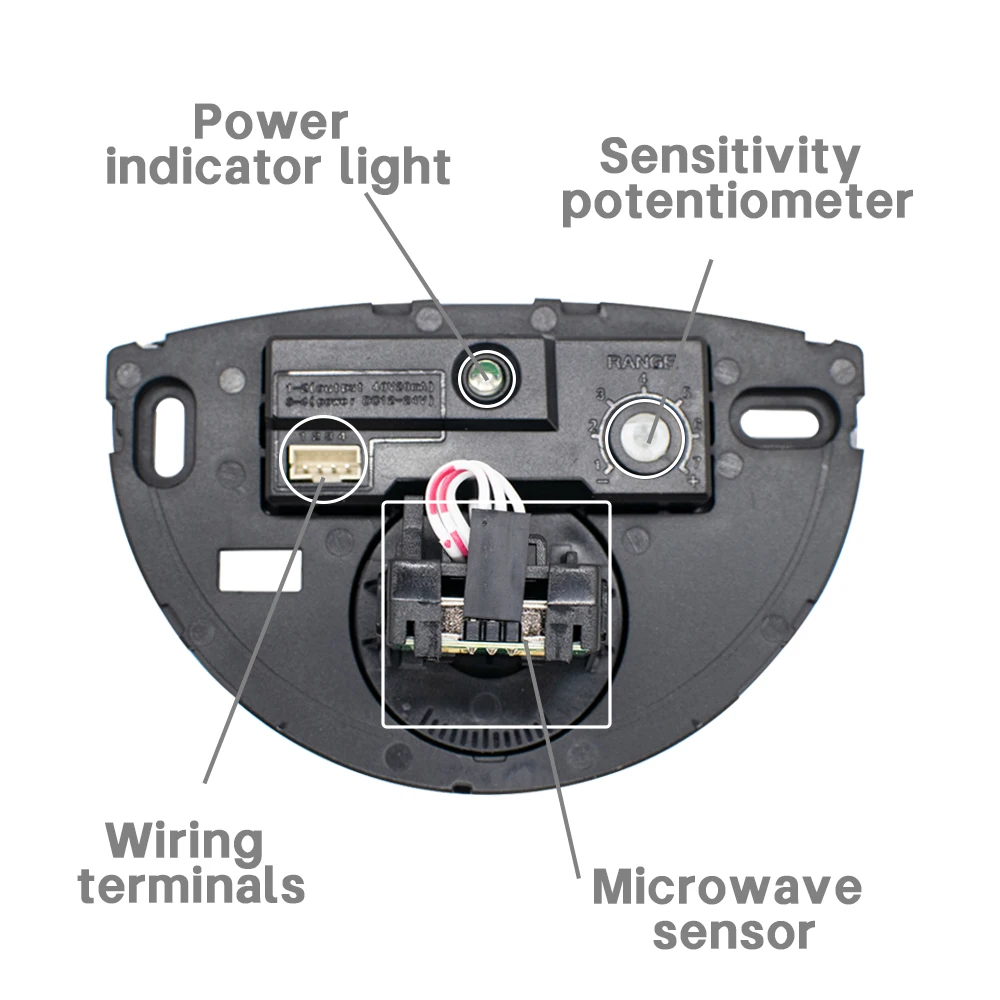

• مقياس جهد داخلي لضبط نطاق وحساسية الكشف في اتجاه عقارب الساعة وعكسها.
• هيكل متين من بلاستيك ABS الهندسي المقاوم للاشتعال ومزود بكابل توصيل بطول 2.2 متر.

💡 التكنولوجيا (ببساطة):

يعتمد المسبار على تقنية رادار المايكرويف عبر هوائي بث واستقبال كهرومغناطيسي عالي التردد 24.125 جيجاهرتز مع معالجة رقمية للإشارة. عند تحرك أي شخص داخل منطقة التغطية، يحدث انزياح ترددي لموجات الرادار المرتدة، فيقوم المعالج الدقيق المدمج بتحليل الإشارة فوراً وتفعيل ريلاي الإخراج لإرسال نبضة فتح ثابتة لمدة 1.5 ثانية إلى لوحة التحكم، مما يمنع التردد أو التقطيع في حركة الباب أثناء العبور.

التوجيه والتغطية:

يوفر المستشعر إمكانية توجيه شعاع الرادار بمرونة تامة؛ حيث يمكن ضبط زاوية ميل الهوائي عمودياً لتحديد عمق الكشف أمام المدخل حتى ارتفاع تركيب يصل إلى 3.5 أمتار، كما يمكن تدوير قاعدة الهوائي أفقياً لتوجيه التغطية نحو مسار الدخول الفعلي وتجنب رصد المارة بجانب الباب، مما يقضي على ظاهرة الفتح غير المقصود.

التوافق:

متوافق تماماً مع جميع لوحات التحكم الإلكترونية الخاصة بالأبواب الأوتوماتيكية المنزلقة، الأبواب الدوارة، البوابات الأمنية السريعة، وأنظمة التحكم في الدخول (Access Control) وأجهزة إنذار المباني التي تقبل إشارات التلامس الجاف (Normally Open - NO).

الأحمال والقدرة:

صُمم المستشعر كمسبار إشارة تشغيلية؛ حيث يتحمل مفتاح التلامس الجاف المدمج جهداً أقصاه 42V (AC/DC) وتياراً لا يتعدى 1 أمبير. يُمنع منعاً باتاً توصيل أسلاك جهد 220V المباشرة أو محركات الدفع ذات الأحمال العالية على طرفيات إشارة الريلاي، حيث يقتصر دوره على إعطاء نبضة فتح للوحة التشغيل.

التطبيقات العملية وسيناريوهات الاستخدام:

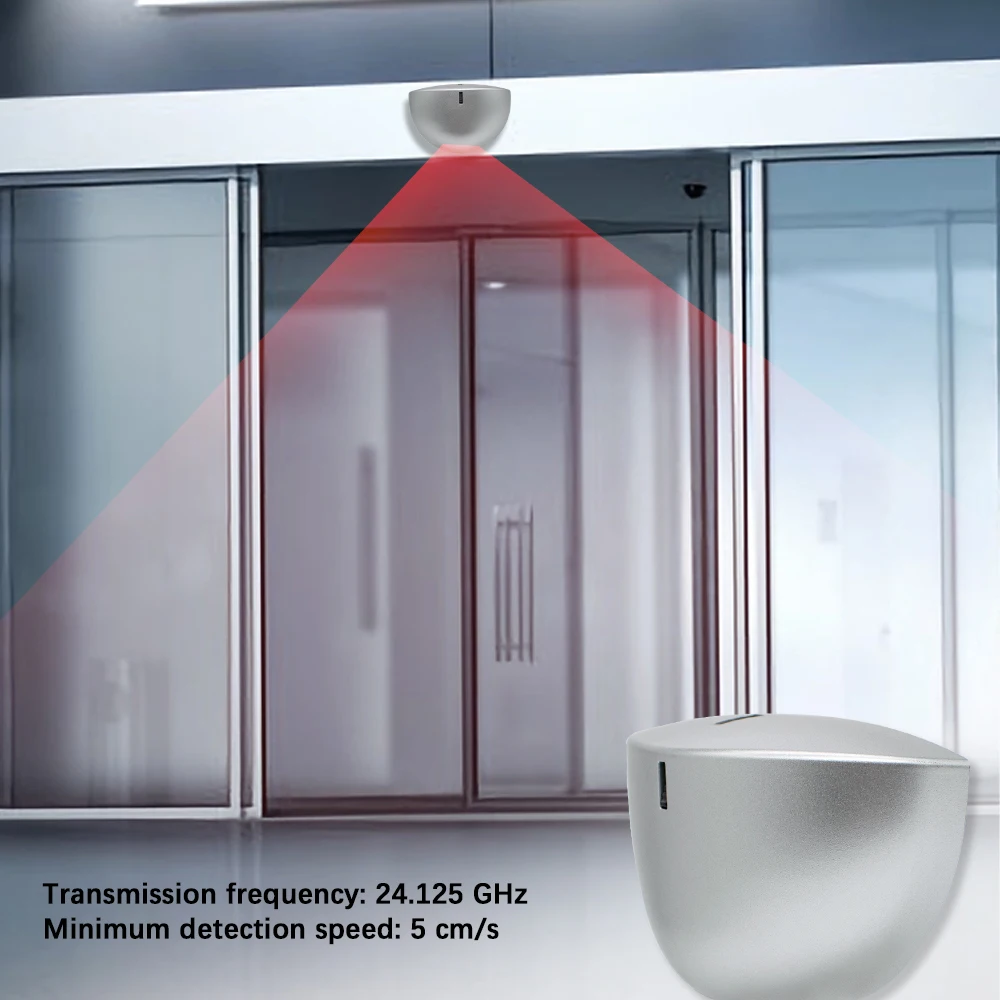

مثالي للأبواب الأوتوماتيكية في المجمعات التجارية، مداخل المباني السكنية الذكية، المكاتب، غرف التحكم، والصيدليات ذات الإطارات الفضية، إضافة إلى تطبيقات الحماية والأمان وتفعيل أجهزة الإنذار عند استشعار الحركة في الممرات والمداخل الحيوية.

الأتمتة وتسلسل الإجراءات:

يمكن دمج مخرج المسبار مع أنظمة أتمتة الدخول لإنشاء سيناريو متكامل؛ فعند رصد اقتراب الشخص، يقوم المستشعر بإرسال إشارة فتح الباب مع تفعيل إضاءة المدخل أو نظام الترحيب الصوتي بالتوازي، مع الحفاظ على فتح الباب طوال فترة تثبيت الإشارة (1.5 ثانية) قبل العودة للإغلاق التلقائي بعد مغادرة النطاق.

المواصفات الفنية للمنتج:

• تردد الإرسال الراداري: 24.125 جيجاهرتز (24.125GHz)
• المعالج الداخلي: معالج دقيق (Microprocessor)
• جهد التغذية التشغيلي: AC/DC 12V - 24V (يدعم تيار مستمر حتى 27V)
• نوع المخرج: ريلاي تلامس جاف بدون جهد (Signal Hold 1.5S)
• أقصى جهد لمخرج التلامس: 42V AC/DC
• أقصى تيار لمخرج التلامس: 1 أمبير (1A)
• أدنى سرعة كشف: 5 سم/ثانية (5cm/s)
• أقصى ارتفاع تركيب: 3.5 متر
• طول كابل التوصيل المرفق: 2.2 متر

المواصفات المادية للمنتج:

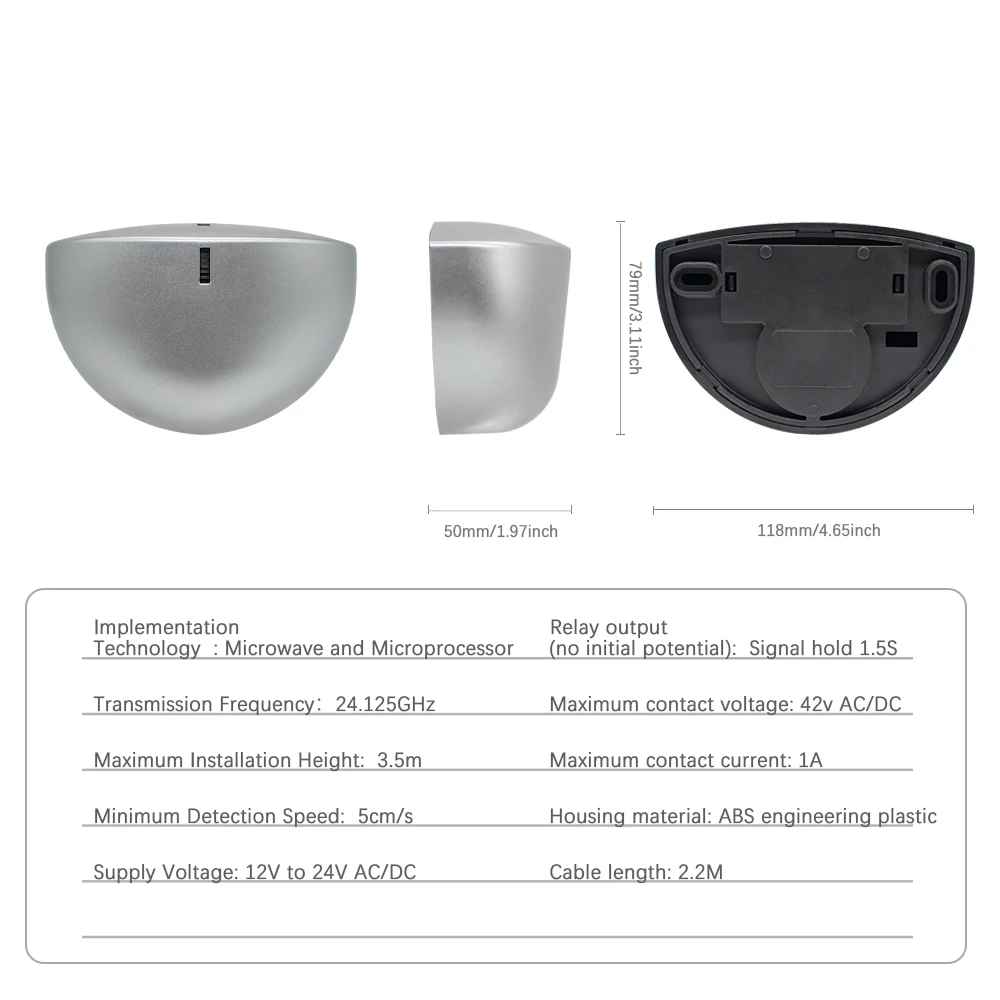

• أبعاد الهيكل: 118 مم (عرض) × 79 مم (ارتفاع) × 50 مم (عمق)
• مادة الهيكل الخارجي: بلاستيك ABS هندسي مقاوم للحريق
• لون الهيكل: فضي معدني
• نوع المنفذ: مقبس JST رباعي مدمج بتصميم التوصيل والتشغيل السريع
• مؤشر التشغيل: لمبة LED مدمجة لبيان التغذية ونشاط الرادار

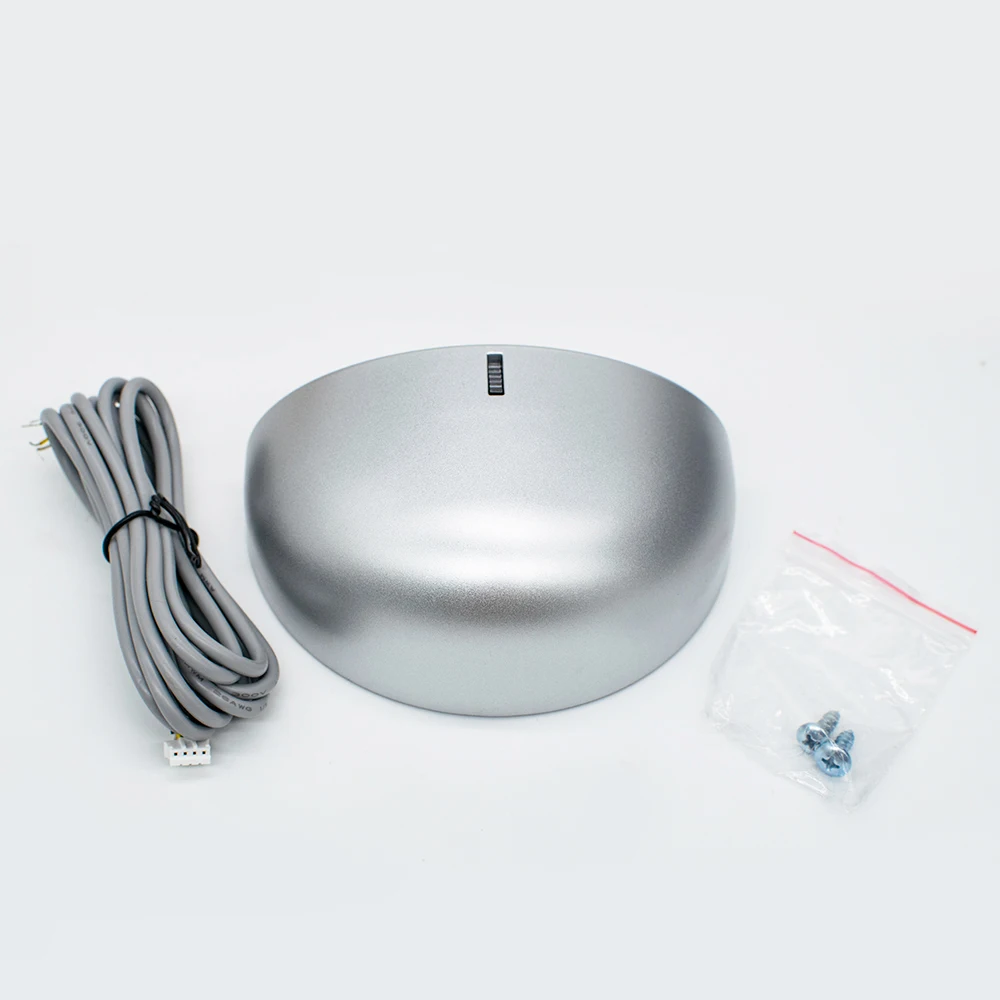

محتويات العبوة:

• مسبار حركة مايكرويف راداري 24.125GHz باللون الفضي.
• كابل توصيل بطول 2.2 متر مع مقبس JST جاهز.
• طقم براغي للتثبيت السطحي.
• دليل إرشادات التوصيل والمواصفات الفنية.

الأسئلة الأكثر شيوعاً (FAQs):

ما هي وظيفة ميزة تثبيت الإشارة (Signal Hold 1.5S)؟

تضمن هذه الميزة بقاء مخرج التلامس مفعّلاً لمدة 1.5 ثانية فور استشعار الحركة، مما يعطي لوحة التحكم وقتاً كافياً لبدء حركة فتح الباب بسلاسة دون ارتداد أو تقطع.

كيف يتم ضبط حساسية ومدى الاستشعار؟

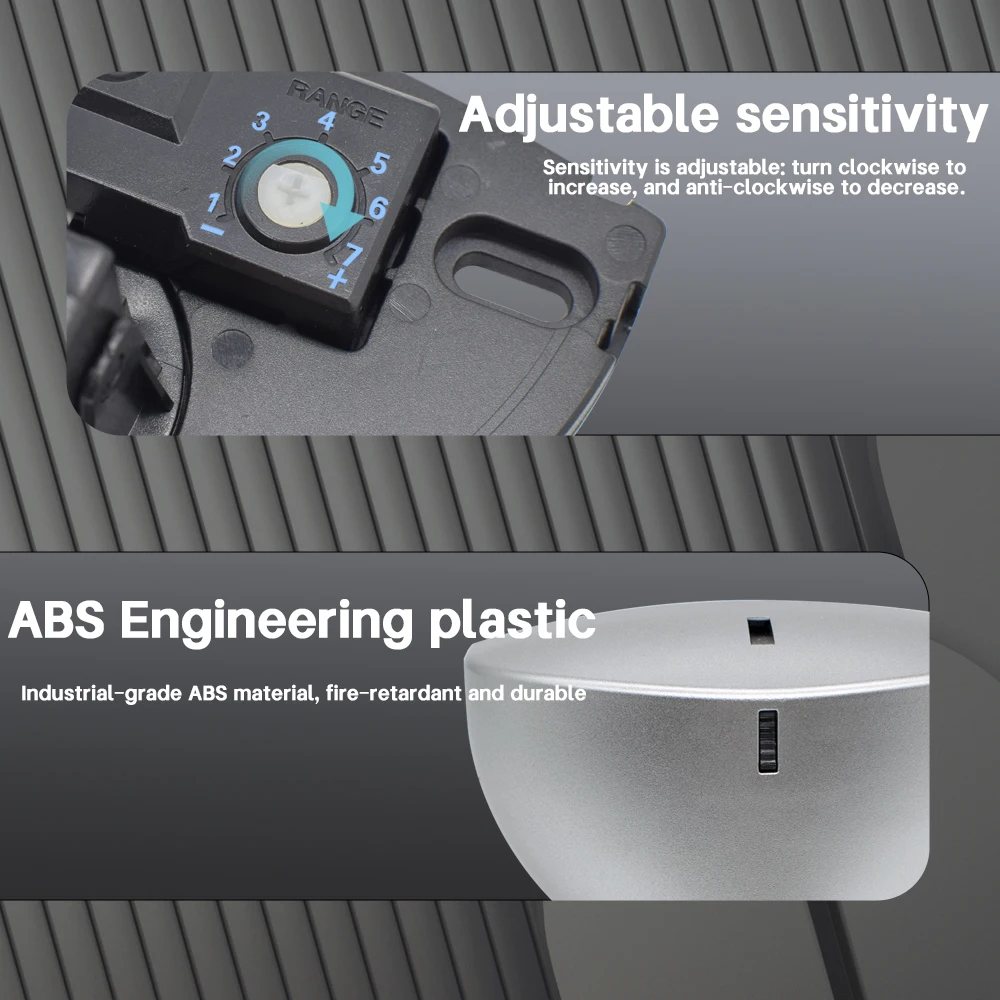

عبر مقياس الجهد (Range) الداخلي؛ يؤدي التدوير باتجاه عقارب الساعة إلى زيادة الحساسية والمدى، بينما يؤدي التدوير عكس عقارب الساعة إلى تقليلهما.

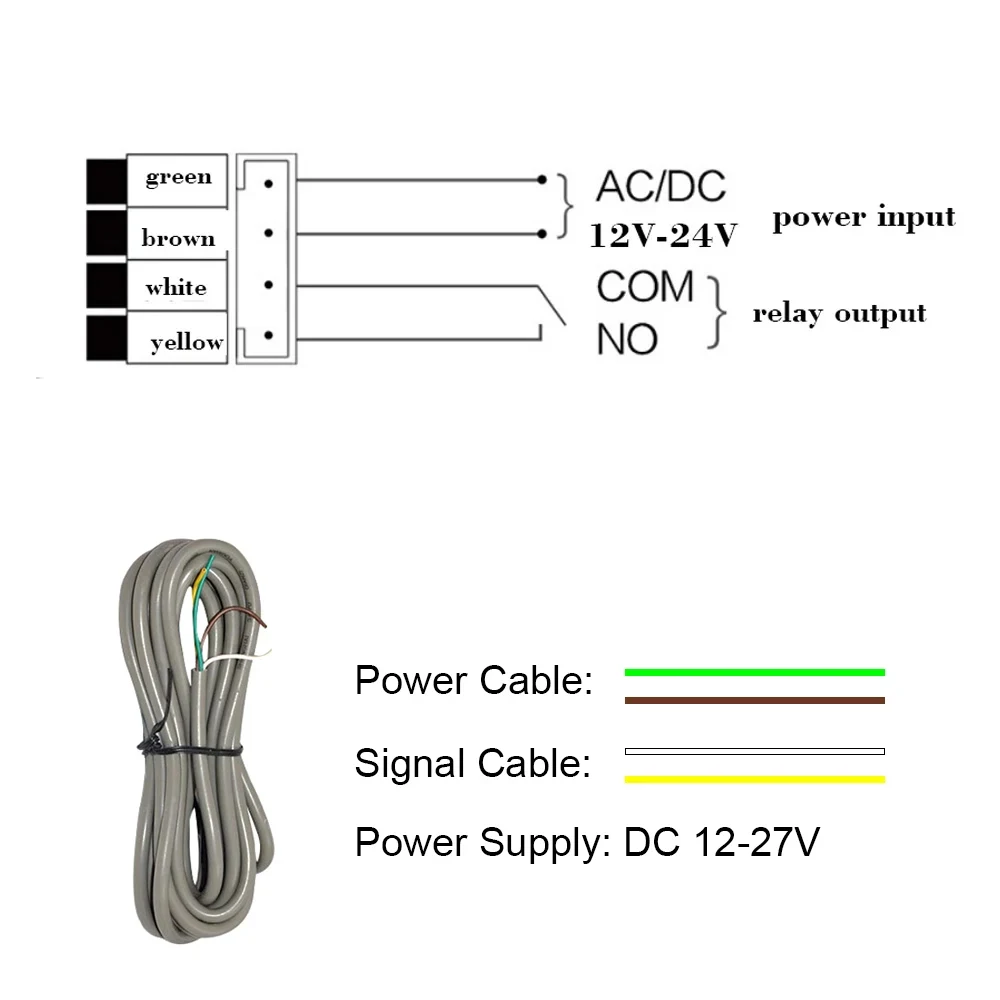

كيف يتم تمييز أسلاك التوصيل الأربعة؟

السلكان الأخضر والبني مخصصان لخط التغذية الكهربائية (12V-24V AC/DC)، والسلكان الأبيض والأصفر هما طرفا إشارة الريلاي (COM و NO) المتصلان بمدخل الفتح في لوحة التحكم.

الكلمات المفتاحية:

مسبار، مستشعر، مايكرويف، رادار، 24Ghz، ابواب، اوتوماتيكية، تحكم، دخول، فضي، امان، 12فولت، 24فولت، ابحر، السعودية

التثبيت والتوصيل:

1. افتح الغطاء الخارجي للمستشعر وثبت القاعدة المعدة بمسامير التثبيت أعلى الباب أو المدخل على ارتفاع لا يتجاوز 3.5 متر.
2. صل مقبس JST بالمنفذ الخلفي المدمج للمستشعر، وقم بتمديد الكابل (2.2 متر):

• السلك الأخضر والبني: التغذية الكهربائية (12V-24V AC/DC).
• السلك الأبيض والأصفر: إشارة التلامس الجاف (COM و NO) إلى مدخل الفتح في اللوحة.

1. وجّه زاوية الهوائي رأسياً وأفقياً نحو منطقة الرصد المستهدفة، واضبط مفتاح الحساسية (Range) حسب مساحة المدخل.
2. أعد تركيب الغطاء الخارجي، وقم بتشغيل التيار الكهربائي واختبار استجابة فتح الباب عند المرور.

⚠️ احتياطات السلامة (Safety Precautions):

1. افصل التيار الكهربائي بالكامل قبل البدء في تمديد الأسلاك أو ربط أطراف الكابل.
2. تأكد من أن مصدر التغذية ضمن النطاق الآمن (12V-24V) وتجنب ربطه بجهد 220V المباشر.
3. لا تتجاوز الحدود القصوى لمخرج الإشارة (42V / 1A) لضمان سلامة مفتاح التلامس الداخلي.
