مستشعر حركة مايكرويف 24.125GHz للأبواب الأوتوماتيكية والسحابة ARG-102

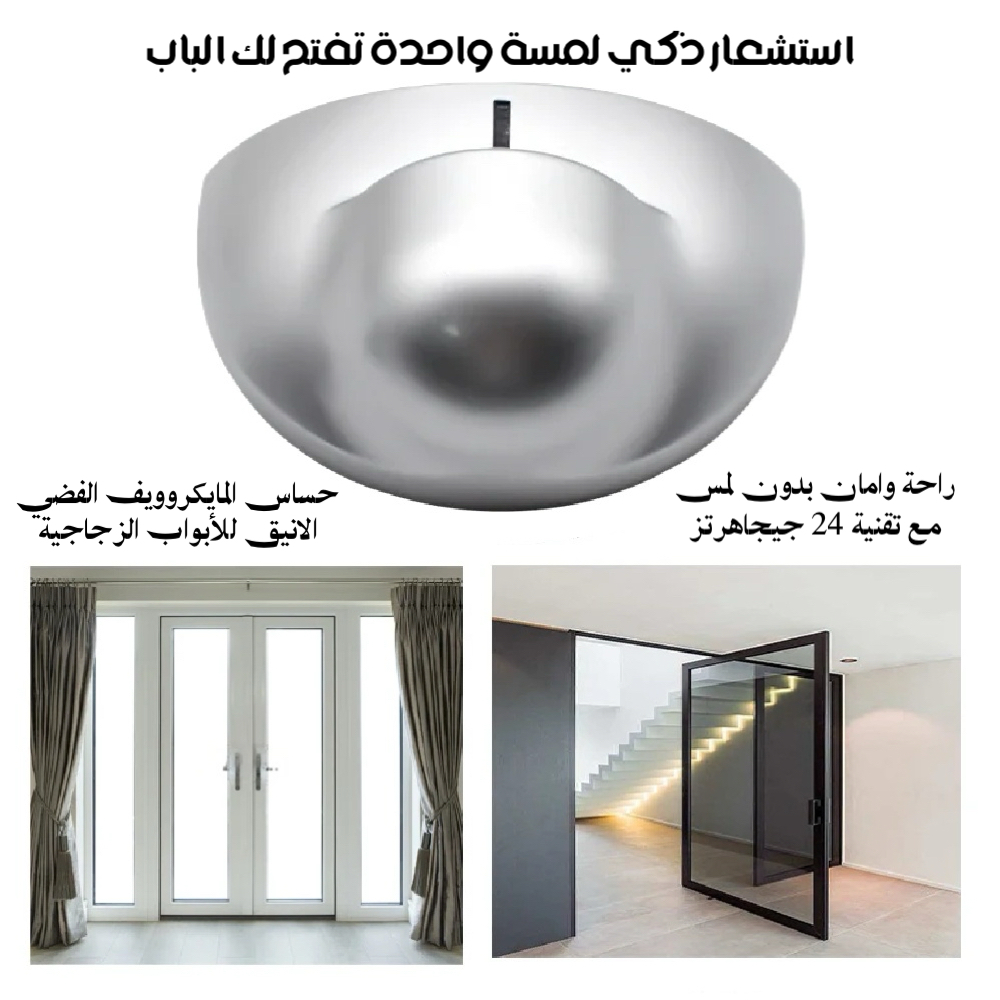

مستشعر حركة راداري عالي الدقة (طراز ARG-102) يعمل بتردد المايكرويف 24.125 جيجاهرتز ومصمم خصيصاً للتحكم التلقائي في فتح وإغلاق الأبواب السحابة (Sliding Doors) والأبواب المتأرجحة (Swing Doors). يعتمد على تكنولوجيا دوبلر الرادارية المتقدمة لرصد حركة الأجسام والأشخاص بسرعة فائقة واستجابة فورية دون التأثر بتغيرات درجات الحرارة أو الرياح أو الإضاءة المحيطة. يتميز بمرونة تغذية كهربائية واسعة تشمل التيار المستمر والمتردد 12V - 24V مع مخرج تلامس جاف (Relay NO/COM) وهيكل مدمج بأبعاد 120×80×50 مم متوفر بخيارين من الألوان (الأسود والفضي) ليتناسب تماماً مع الواجهات الديكورية المختلفة للمباني والمراكز التجارية.

مميزات المنتج:

• هوائي دوبلر مايكرويف متطور 24.125GHz يضمن رصداً حركياً سريعاً ودقيقاً.
• تصميم ميكانيكي مرن يتيح توجيه زوايا الهوائي الرأسية والأفقية لتخصيص مجال الكشف.
• دعم تشغيلي واسع النطاق للجهد المنخفض 12V إلى 24V (AC/DC).
• مخرج ريلاي تلامس جاف (Dry Contact NO/COM) متوافق مع مختلف لوحات تحكم الأبواب.

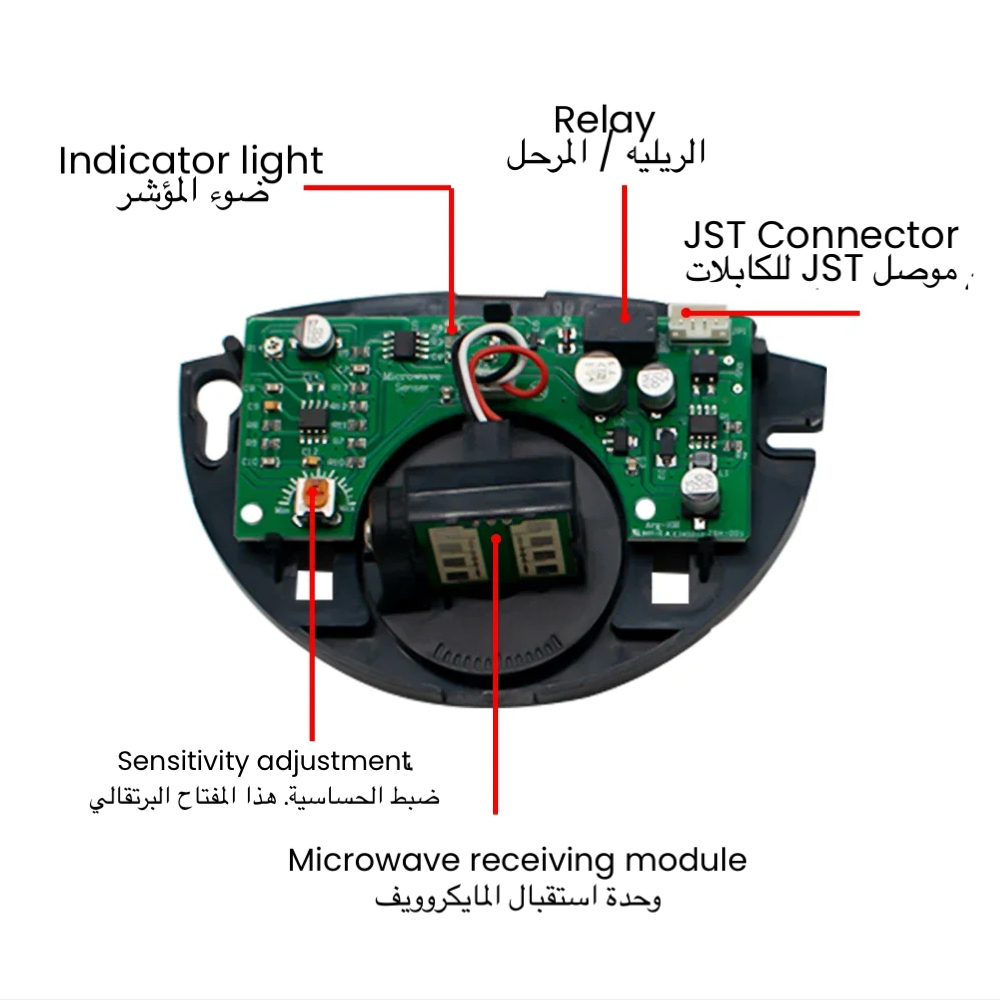

• مقياس جهد داخلي (Potentiometer) لضبط حساسية الرادار والمدى بسهولة.
• هيكل متين مصنوع من بلاستيك ABS الصناعي المقاوم للاشتعال مع خيارات ألوان متعددة.

💡 التكنولوجيا (ببساطة):

يعمل المستشعر بتقنية رادار المايكرويف النشط بالاعتماد على تأثير دوبلر الفيزيائي؛ حيث يقوم هوائي الإرسال الداخلي ببث موجات كهرومغناطيسية مستمرة بتردد 24.125 جيجاهرتز. عند دخول شخص أو جسم متحرك إلى منطقة التغطية، تنعكس الموجات بتردد مختلف يلتقطه موديول الاستقبال الراداري فوراً، ويقوم المعالج الداخلي بتحويل هذا التغير إلى أمر تشغيلي يغلق دائرة الريلاي لإرسال إشارة فتح فورية للوحة المحرك بدون أي تأخير.

التوجيه والتغطية:

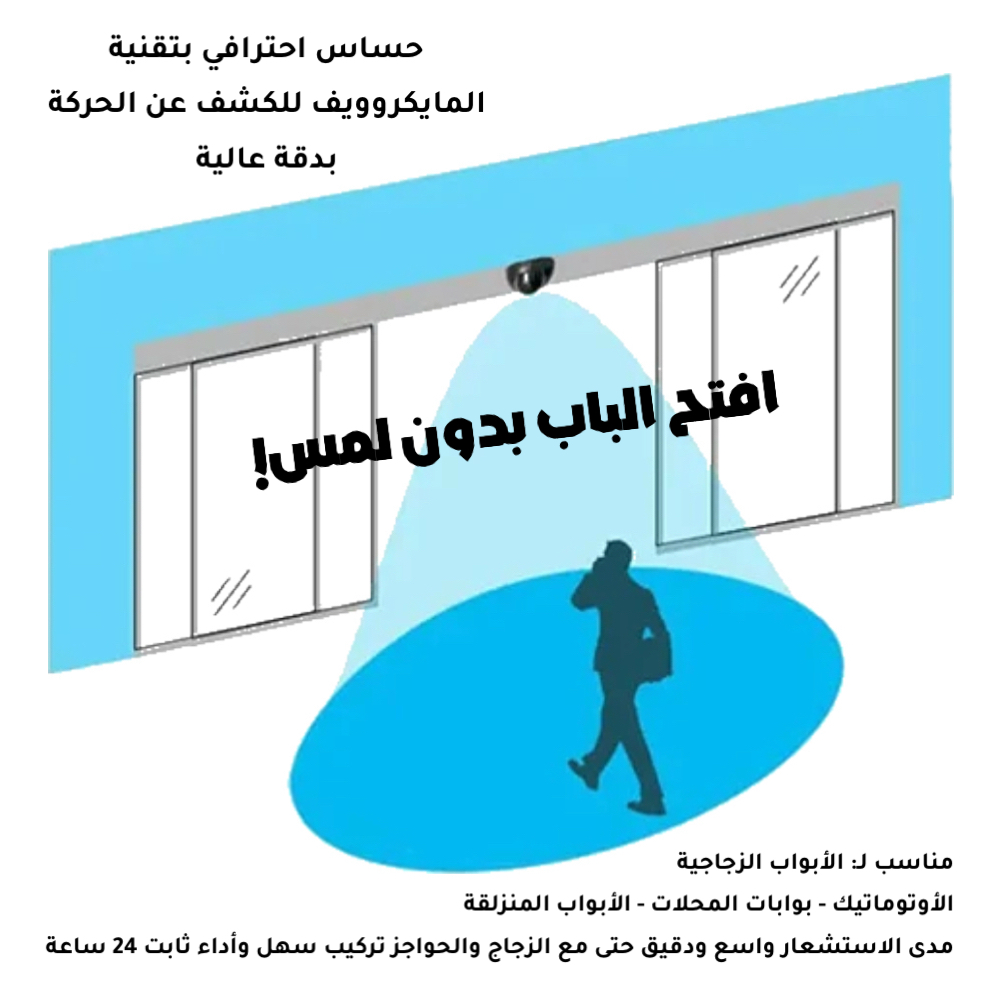

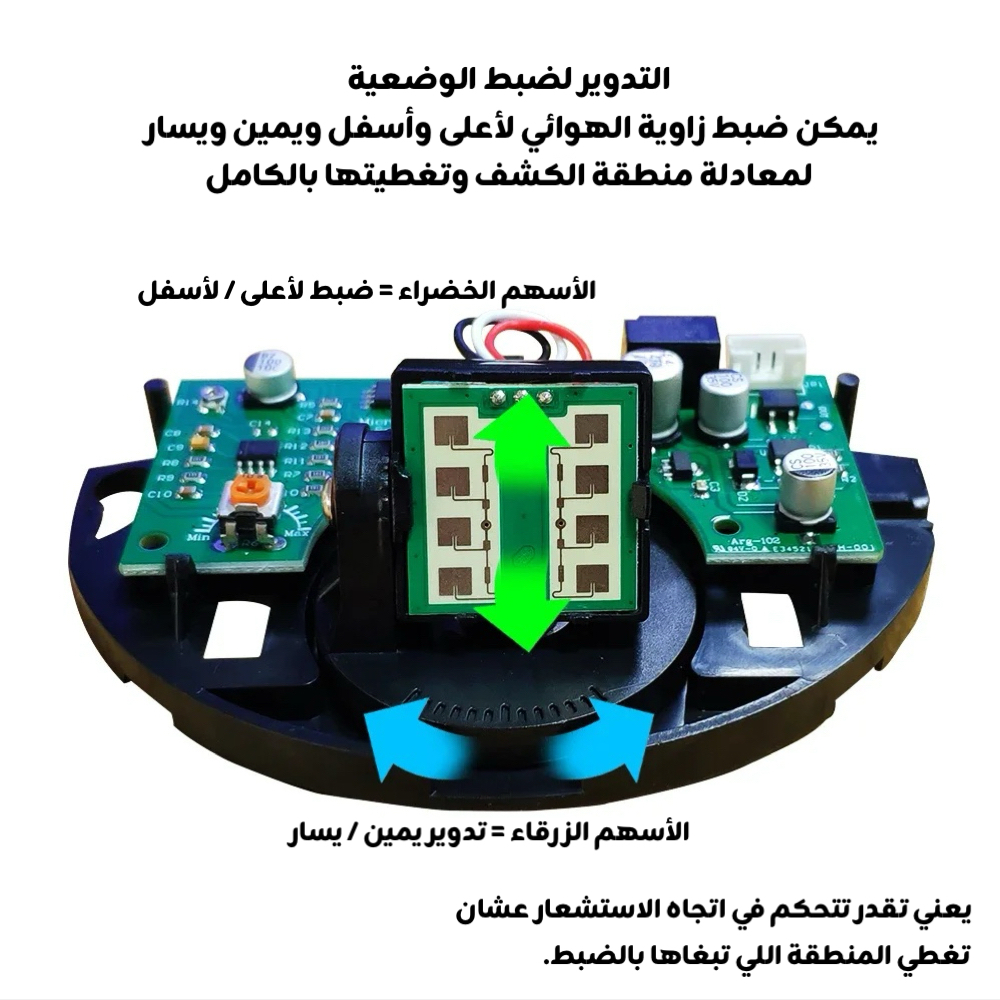

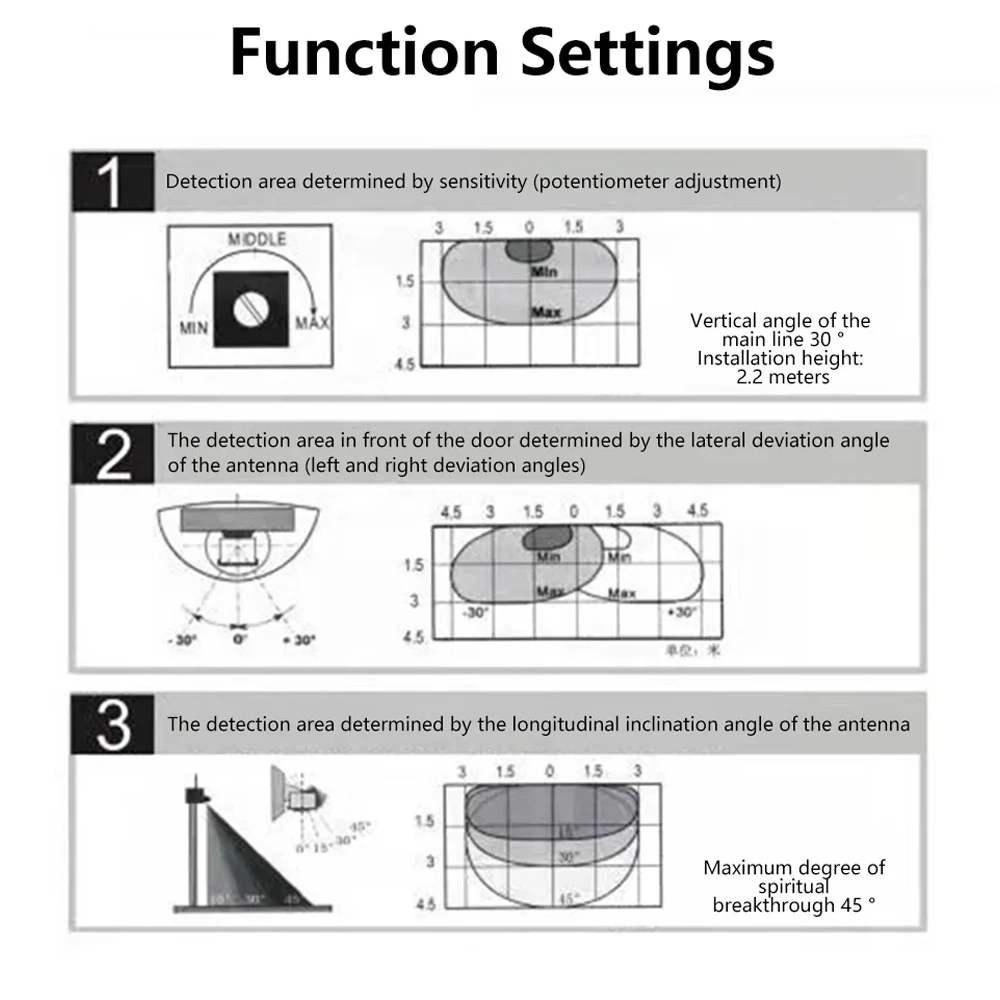

يوفر المستشعر مرونة تامة في ضبط نمط التغطية أمام المداخل؛ إذ يمكن تعديل زاوية ميل الهوائي الرأسية للأعلى والأسفل لتحديد مسافة الاستشعار للأمام، وتدويره يميناً ويساراً لموازنة مجال الرصد وفق عرض الباب. يتيح هذا الضبط عزل الحركة الجانبية للمارة في الممرات والتركيز فقط على الأشخاص المتجهين مباشرة نحو الباب لمنع الفتح العشوائي.

التوافق:

يتوافق المستشعر بشكل كامل مع كافة محركات وأنظمة الأبواب التجارية المنزلقة (Sliding Doors)، الأبواب المتأرجحة المفصلية (Swing Doors)، الأبواب الدوارة، والمصاعد. يتصل المستشعر مباشرة مع لوحات التحكم الرئيسية (PCBD) عبر طرفيات إشارة التلامس الجاف (Normally Open - NO).

الأحمال والقدرة:

المستشعر مخصص لإرسال إشارات التحكم المنطقية؛ حيث يتحمل مخرج التلامس الداخلي تيار إشارة قياسي يصل إلى 40V DC (بحد أقصى 20mA). يُحظر تماماً توصيل أحمال جهد الشبكة المباشر 220V أو تغذية محركات السحب الكهربائية مباشرة عبر مخرج الإشارة، إذ تنحصر وظيفته في إعطاء نبضة الفتح للوحة التحكم.

التطبيقات العملية وسيناريوهات الاستخدام:

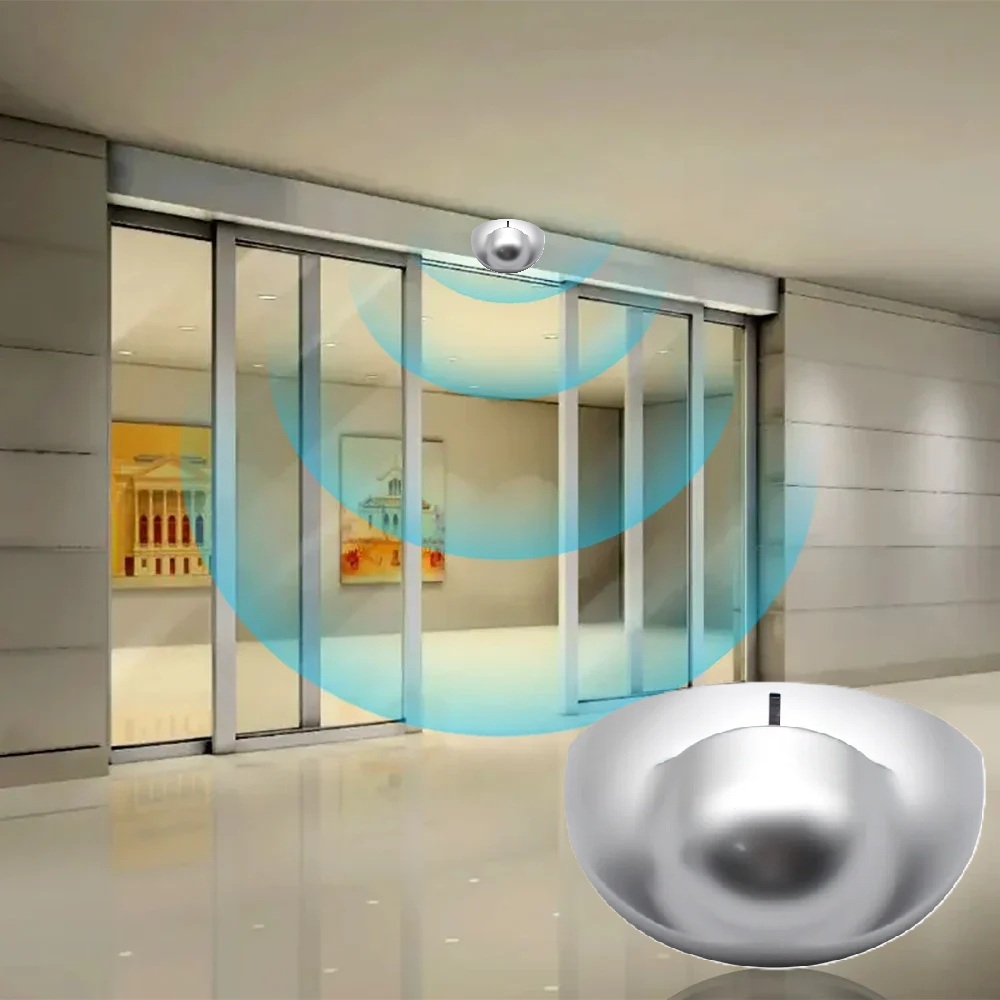

يُعد الحل القياسي للمداخل التجارية والحيوية مثل السوبرماركت، المستشفيات، الفنادق، المطارات، البنوك، والمباني الإدارية. يضمن فتحاً سلساً وتلقائياً للأبواب الزجاجية والمعدنية عند اقتراب المشاة حتى في ظروف الحركة المزدحمة، مما يسهل حركة الدخول والخروج ويدعم كفاءة العزل الحراري للمبنى.

الأتمتة وتسلسل الإجراءات:

يمكن دمج إشارة رادار ARG-102 ضمن منظومات التحكم الذكي بالمباني (BMS)؛ بحيث يؤدي رصد الحركة إلى فتح الباب، تشغيل الستارة الهوائية أو إضاءة المدخل بتزامن دقيق، ثم إعادة إغلاق الباب تلقائياً بعد مرور المشاة وخروجهم من مجال التغطية المحدد.

المواصفات الفنية للمنتج:

• طراز المنتج: ARG-102
• تردد الرادار: 24.125 جيجاهرتز (24.125GHz Microwave)
• جهد التغذية التشغيلي: DC 12V-27V / AC 12V-24V
• نوع المخرج: مخرج ريلاي تلامس جاف (COM / NO)
• قدرة تيار المخرج: 40V DC (20mA)
• ارتفاع التركيب النموذجي: 2.2 متر إلى 3.5 متر
• مدى الكشف: 1 إلى 4.5 أمتار (قابل للضبط عبر مفتاح الحساسية)
• زاوية توجيه الهوائي: قابلة للضبط رأسياً وأفقياً

المواصفات المادية للمنتج:

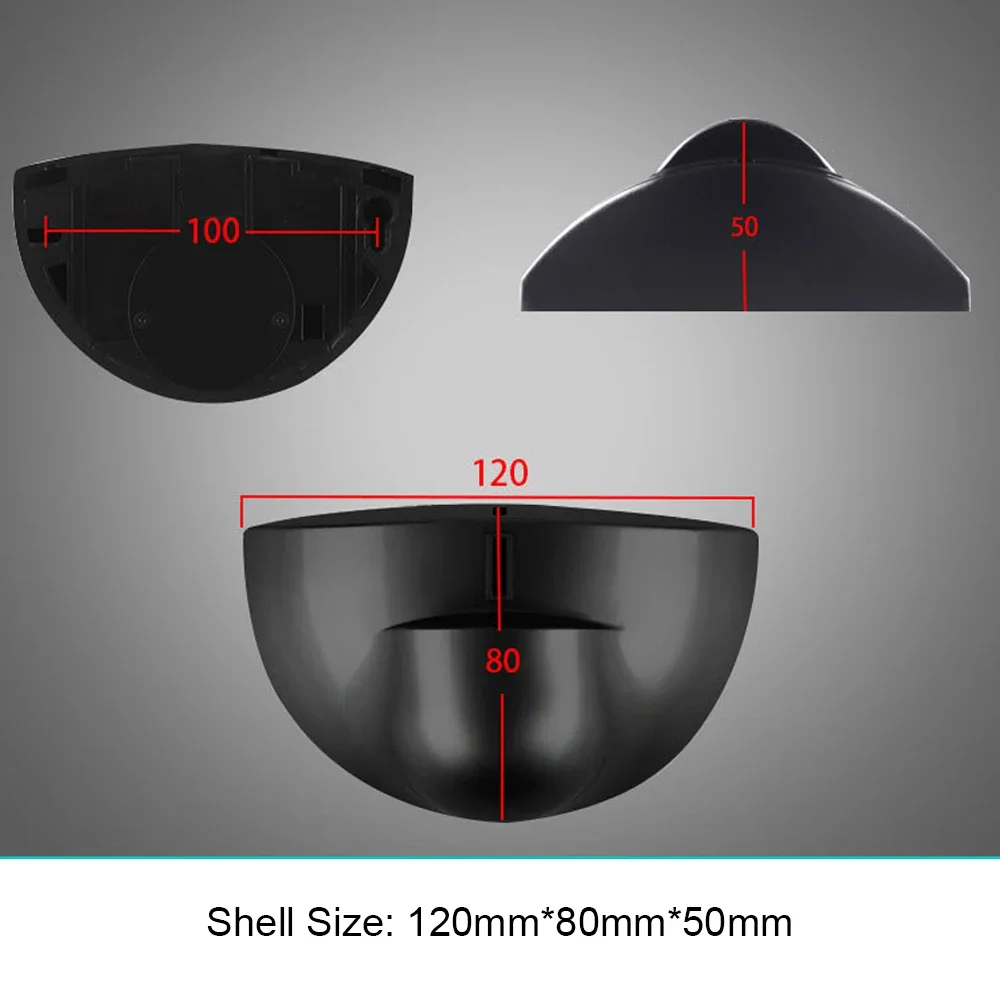

• أبعاد الهيكل: 120 مم (طول) × 80 مم (ارتفاع) × 50 مم (عمق)
• المسافة بين فتحات التثبيت: 100 مم

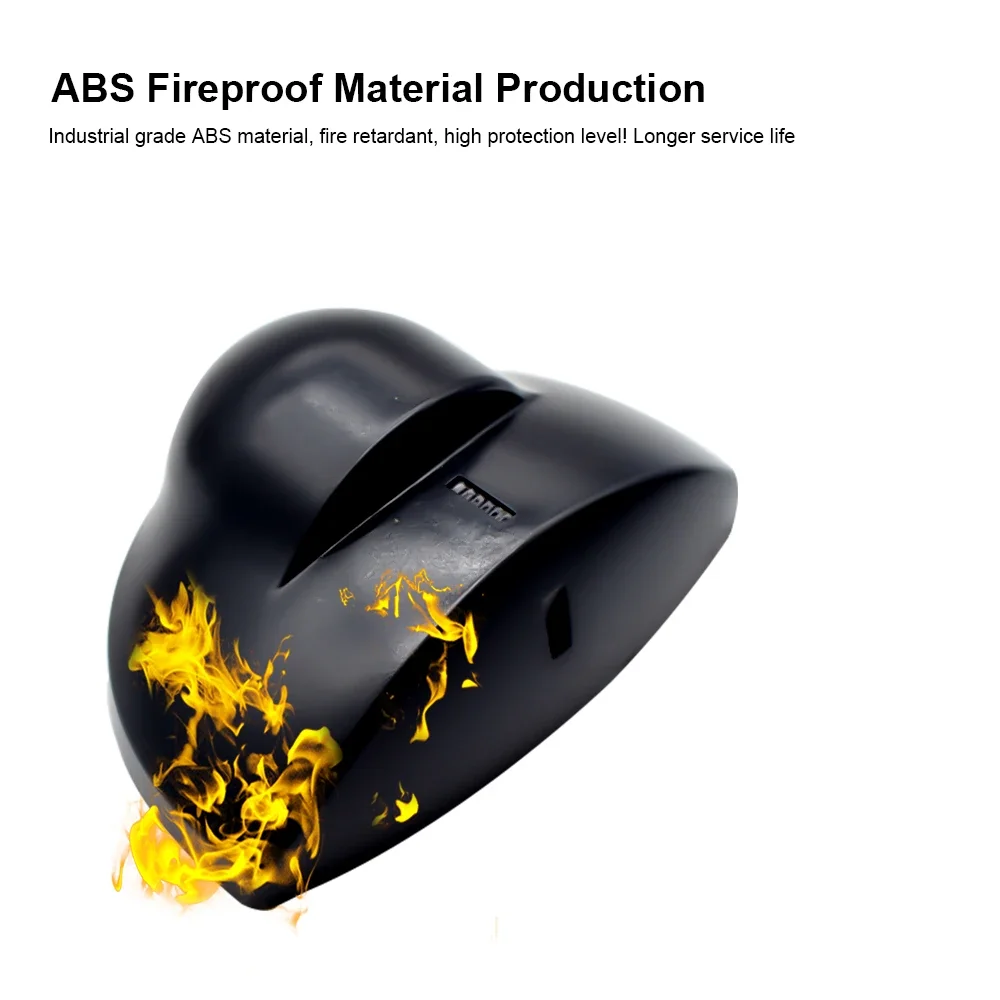

• مادة الهيكل: بلاستيك ABS صناعي مقاوم للحريق

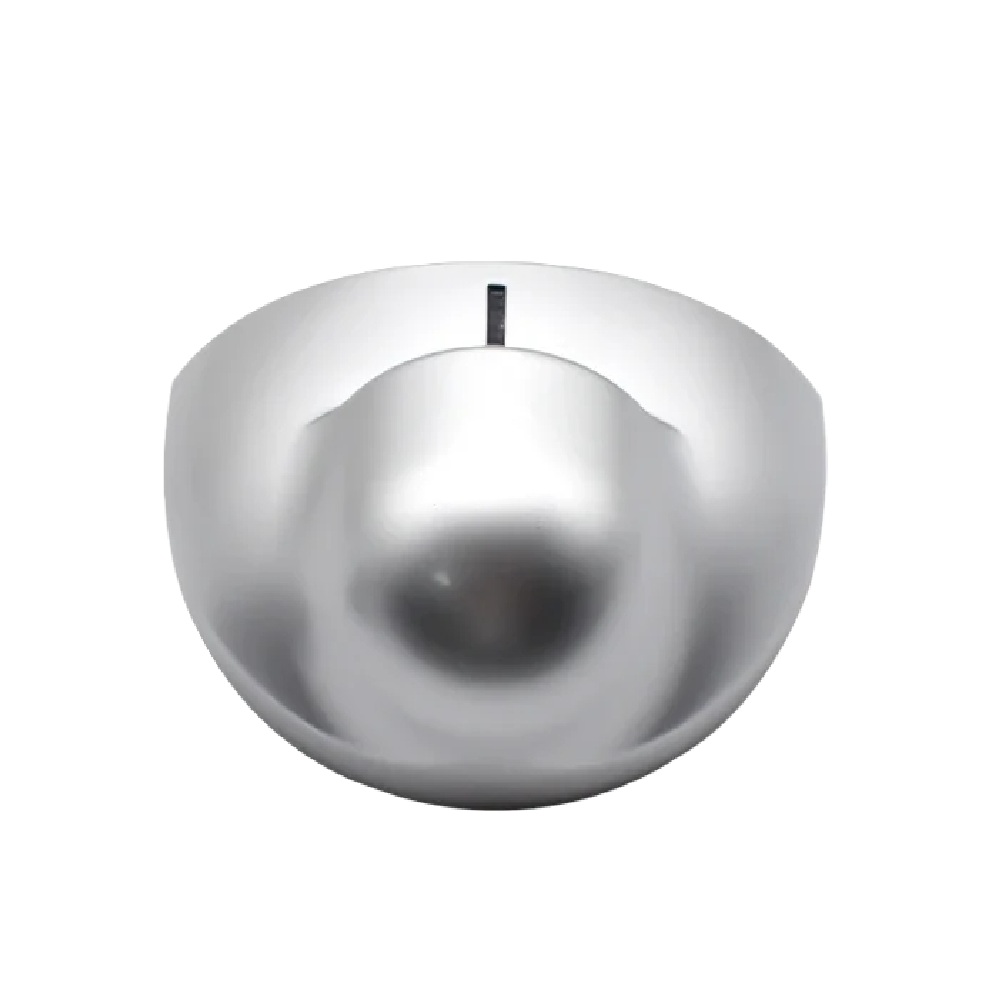

• خيارات الألوان: أسود مطفي / فضي
• نوع المنفذ: مقبس كابل JST مدمج
• مؤشر الحالة: إضاءة LED مدمجة لبيان التغذية ونشاط الاستشعار

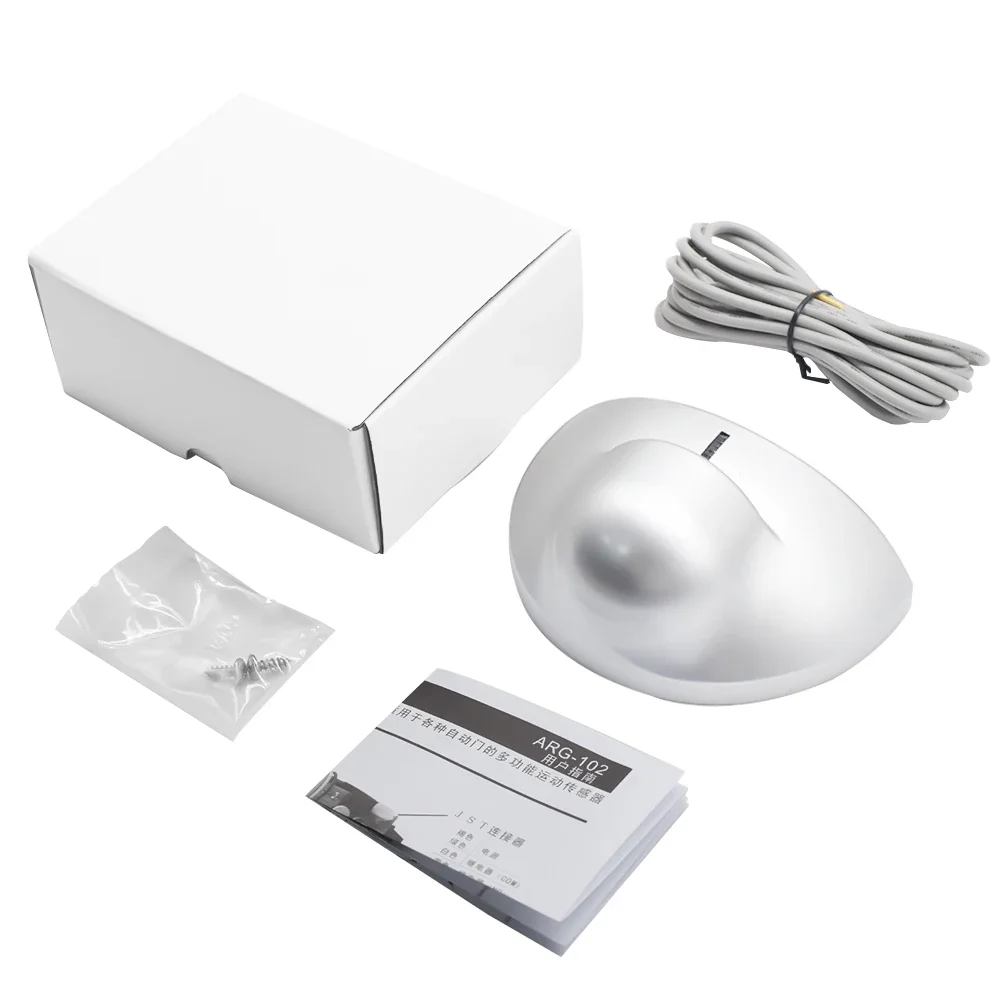

محتويات العبوة:

• مستشعر مايكرويف راداري للأبواب ARG-102.
• كابل توصيل رباعي مع موصل JST.
• طقم مسامير للتثبيت السطحي.
• دليل إرشادات التركيب ومخطط التوصيل.

أكمل إعدادك (تُشترى معًا بشكل متكرر):

• وصلات أسلاك سريعة التوصيل.
• محول طاقة تيار مستمر 12V 2A.
• زر خروج طوارئ للمداخل الآلية.

موارد ومقاطع فيديو مفيدة:

• دليل ضبط زوايا هوائي الرادار وحساسية الكشف لموديل ARG-102.
• المخطط القياسي لربط المستشعر بلوحات تحكم الأبواب السحابة والمتأرجحة.

الأسئلة الأكثر شيوعاً (FAQs):

هل يدعم هذا المستشعر الأبواب المتأرجحة (Swing Doors) بالإضافة للأبواب السحابة؟

نعم، يدعم المستشعر الأبواب السحابة والمتأرجحة والدوارة بفضل إمكانية ضبط وتوجيه زوايا الهوائي لتغطية مسار حركة الباب بدقة.

ما هي وظيفة أطراف التوصيل الأربعة للكابل؟

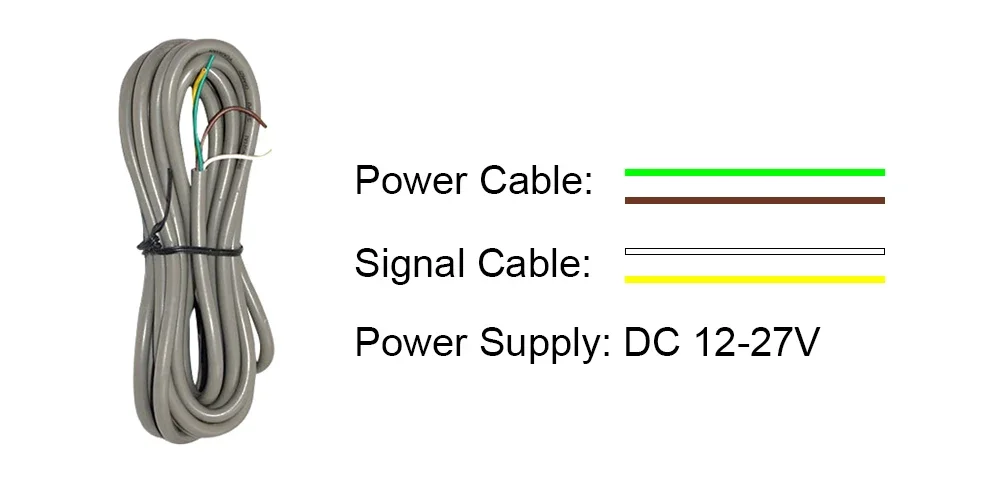

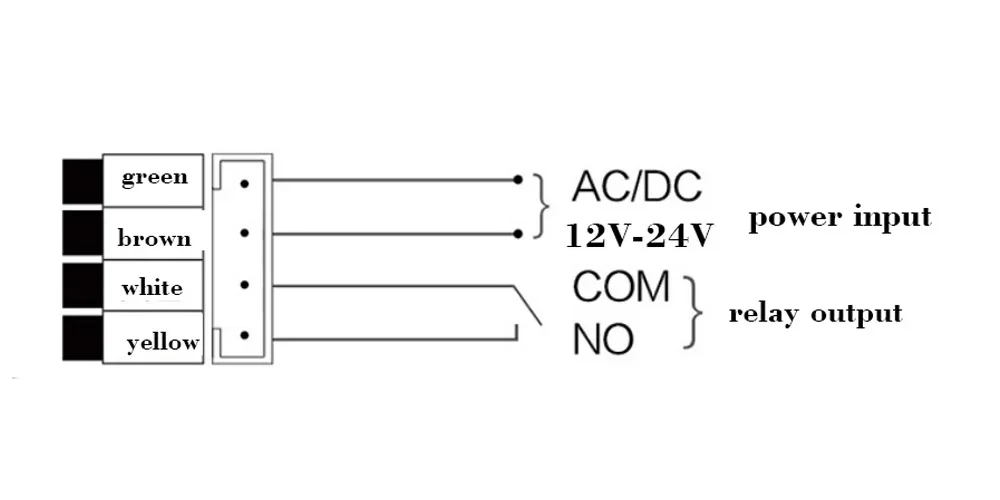

السلكان الأخضر والبني مخصصان لتغذية الطاقة (12V-24V AC/DC)، والسلكان الأبيض والأصفر مخصصان لإشارة التلامس الجاف (COM و NO) التي توصل بمدخل زر الفتح في لوحة تحكم الباب.

هل يتأثر المستشعر بحرارة الشمس أو الرياح في المداخل الخارجية؟

لا، تعمل موجات المايكرويف الرادارية 24.125GHz باستقلالية تامة عن درجات الحرارة المحيطة وتيارات الهواء، مما يجعلها أكثر موثوقية من مستشعرات الأشعة تحت الحمراء التقليدية.

الكلمات المفتاحية:

مستشعر، مايكرويف، ابواب، اوتوماتيكية، رادار، ARG102، سحاب، متارجح، حركة، فتح، الي، 12فولت، 24فولت، ابحر، السعودية

التثبيت والتوصيل:

1. افتح الغطاء الخارجي وثبت القاعدة على عارضة الباب في المنتصف باستخدام المسامير المرفقة (المسافة بين الفتحتين 100 مم).
2. صل موصل كابل JST بالمنفذ الخلفي للمستشعر:

• السلك الأخضر والبني: خط تغذية الطاقة (12V-24V AC/DC).
• السلك الأبيض والأصفر: طرفا إشارة الريلاي (COM و NO) إلى مدخل إشارة الفتح في لوحة الباب.

1. اضبط زوايا ميل الهوائي رأسياً وأفقياً، واضبط مفتاح الحساسية (Sensitivity) لتحديد نطاق الكشف المناسب للمدخل.
2. أعد تركيب الغطاء الخارجي، وقم بتشغيل التغذية الكهربائية مع الوقوف خارج نطاق المستشعر لثوانٍ معدودة لإتمام الضبط التلقائي.

⚠️ احتياطات السلامة (Safety Precautions):

1. افصل التيار الكهربائي عن اللوحة الرئيسية قبل البدء في عمليات التوصيل السلكي.
2. تأكد من مطابقة جهد التغذية (12V-24V AC/DC) وعدم ربط كهرباء 220V المباشرة بأسلاك المستشعر.
3. تجنب توجيه هوائي الرادار نحو مصادر اهتزاز ميكانيكي مستمر أو نباتات متحركة لتفادي الفتح غير المرغوب فيه.
