مستشعر حركة مايكرويف 24GHz عريض للأبواب الأوتوماتيكية SS-24G01 - فضي

مستشعر حركة راداري أفقي بتصميم عريض وأنيق باللون الفضي، مدعوم بموديول دوبلر المتطور SS-24G01 بتردد 24.125 جيجاهرتز. يحل هذا المستشعر مشكلة بطء الاستجابة والفتح العشوائي في المداخل التجارية المزدحمة والأبواب الأوتوماتيكية عبر رصد حركة المشاة بدقة فائقة تبدأ من سرعة 5 سم/ثانية دون التأثر بالحرارة أو الإضاءة. يدعم التغذية الكهربائية بالتيار المتردد والمستمر 12V - 24V (AC/DC) مع مخرج تلامس جاف خالٍ من الجهد (Relay NO/COM)، ليتكامل بانسيابية مع الواجهات الزجاجية وإطارات الألمنيوم الحديثة.

المميزات الرئيسية:

• تصميم أفقي متناسق: يتطابق مع عوارض الأبواب وإطارات الألمنيوم الفضية لإطلالة معمارية نظيفة.
• استشعار دوبلر فوري: موديول SS-24G01 عالي التردد 24.125GHz يضمن فتحاً فورياً بدون أي تأخير حراري.
• حساسية فائقة للسرعات المنخفضة: يرصد حركة المشاة البطيئة جداً ابتداءً من سرعة 5 سم/ثانية.

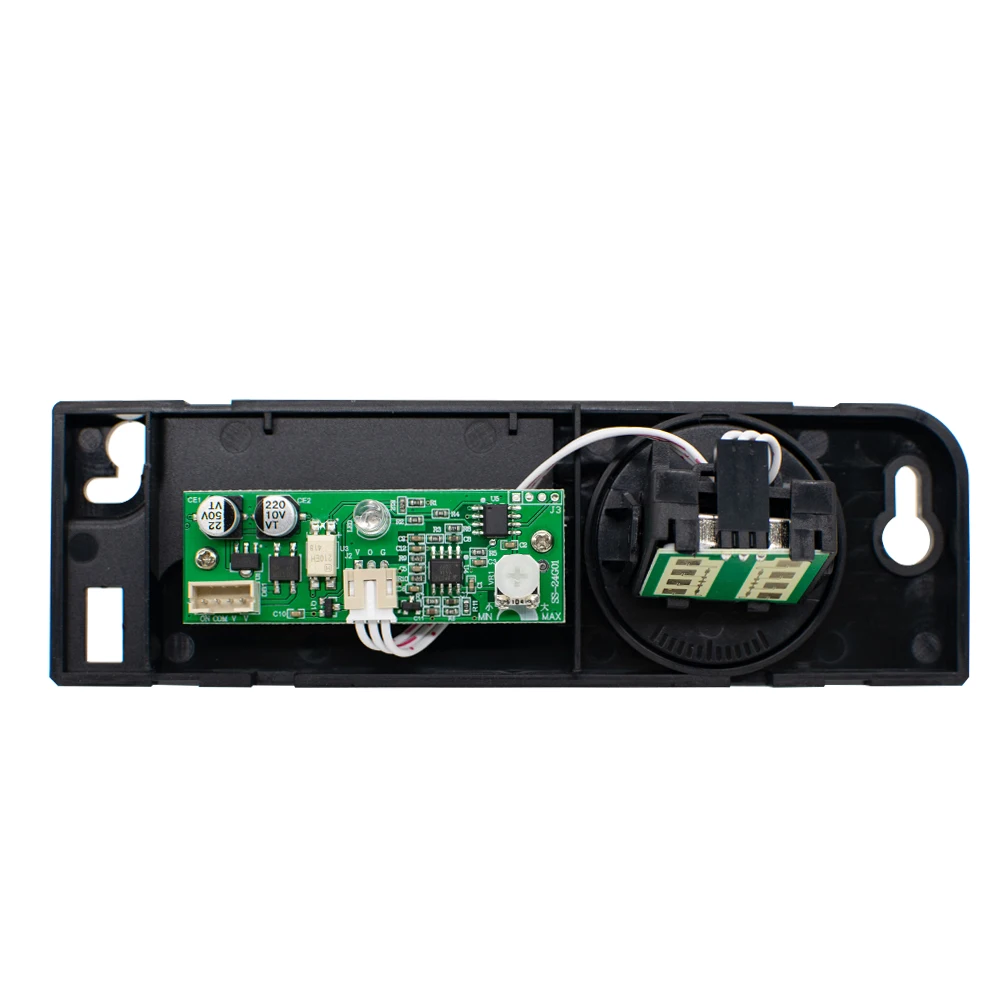

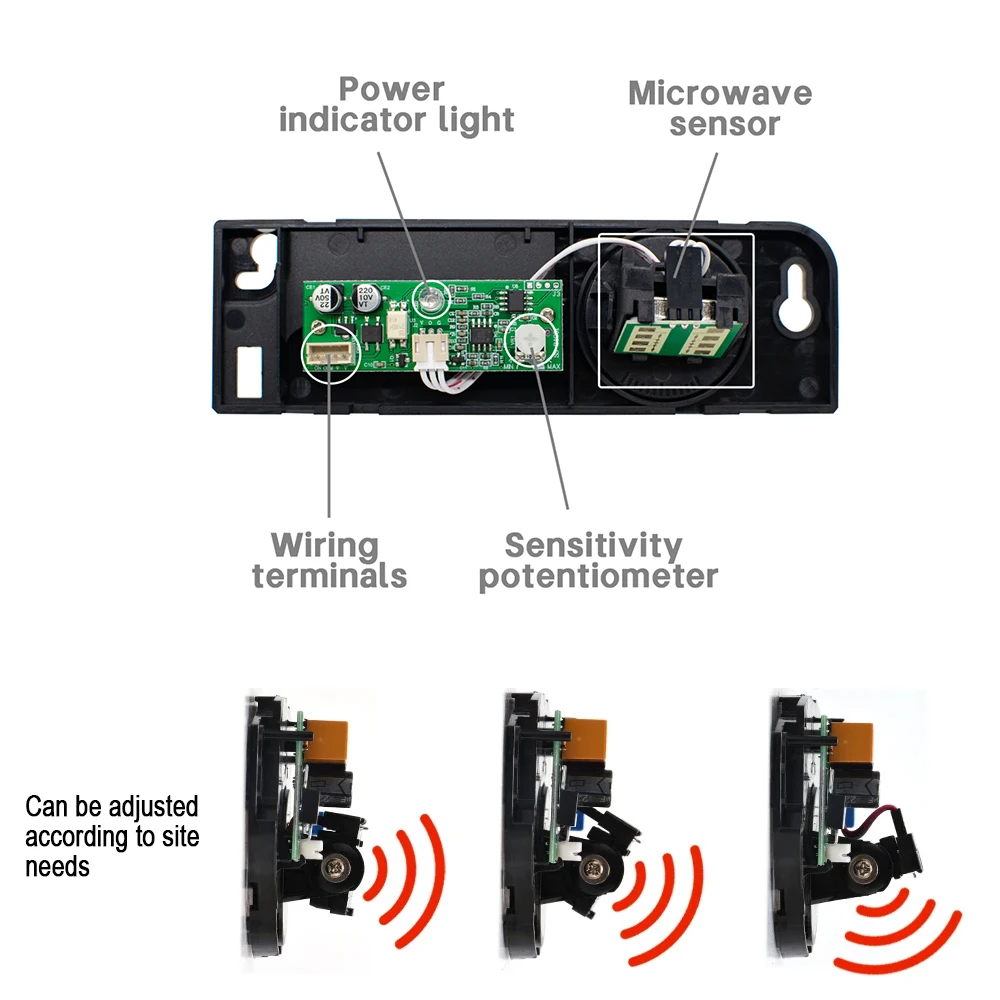

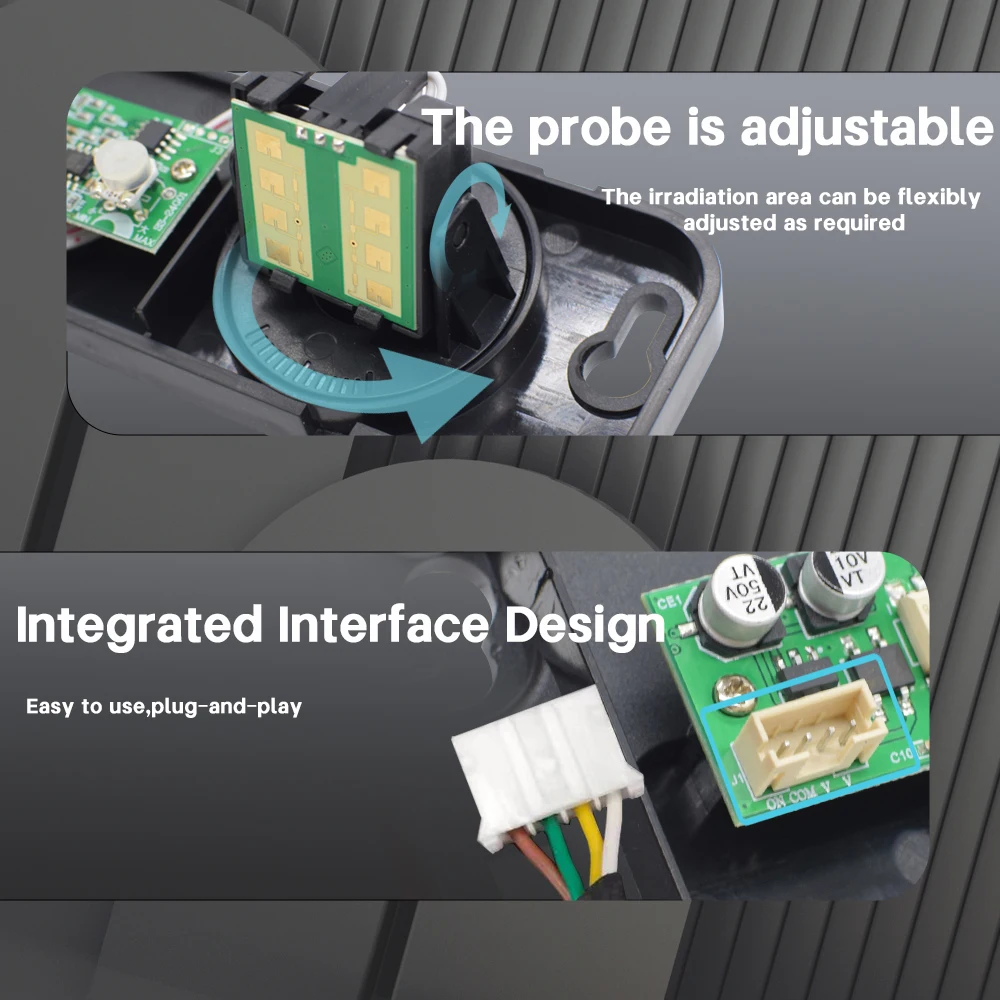

• توجيه ميكانيكي مرن: هوائي داخلي قابل لتعديل زاوية الميل الرأسية والتدوير الأفقي بدقة.
• توافق تشغيلي مزدوج: يعمل بثبات على مصادر الطاقة 12V إلى 24V (AC/DC).
• مخرج ريلاي قياسي: تلامس جاف (COM/NO) متوافق مع كافة لوحات تحكم الأبواب التجارية.

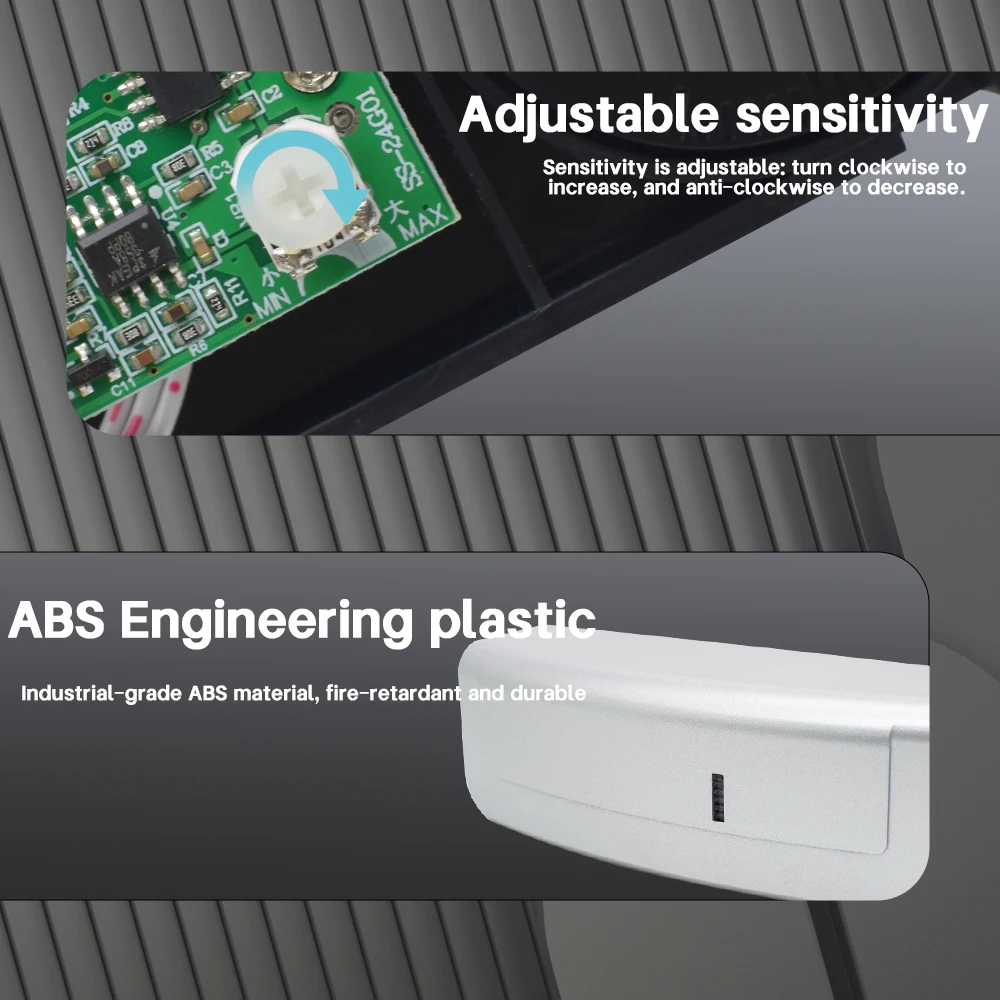

• مفتاح ضبط الحساسية: مقياس جهد داخلي لتخصيص عمق ومدى منطقة الكشف بسهولة.
• هيكل مقاوم للاشتعال: مصنع من بلاستيك ABS الهندسي المتين لتحمل بيئات العمل المستمرة.

💡 التكنولوجيا (ببساطة):

يعمل المستشعر بتقنية رادار المايكرويف مستفيداً من تأثير دوبلر الفيزيائي؛ حيث يقوم موديول SS-24G01 ببث موجات كهرومغناطيسية مستمرة بتردد 24.125 جيجاهرتز نحو منطقة المدخل. عند اقتراب أي شخص، تنعكس الموجات بتردد منزاح يلتقطه هوائي الاستقبال فوراً، ليقوم المعالج الرقمي بتحليله وإغلاق دائرة الريلاي لإرسال أمر الفتح للوحة التحكم مباشرة وتفادي العيوب الشائعة لمستشعرات الحرارة التقليدية.

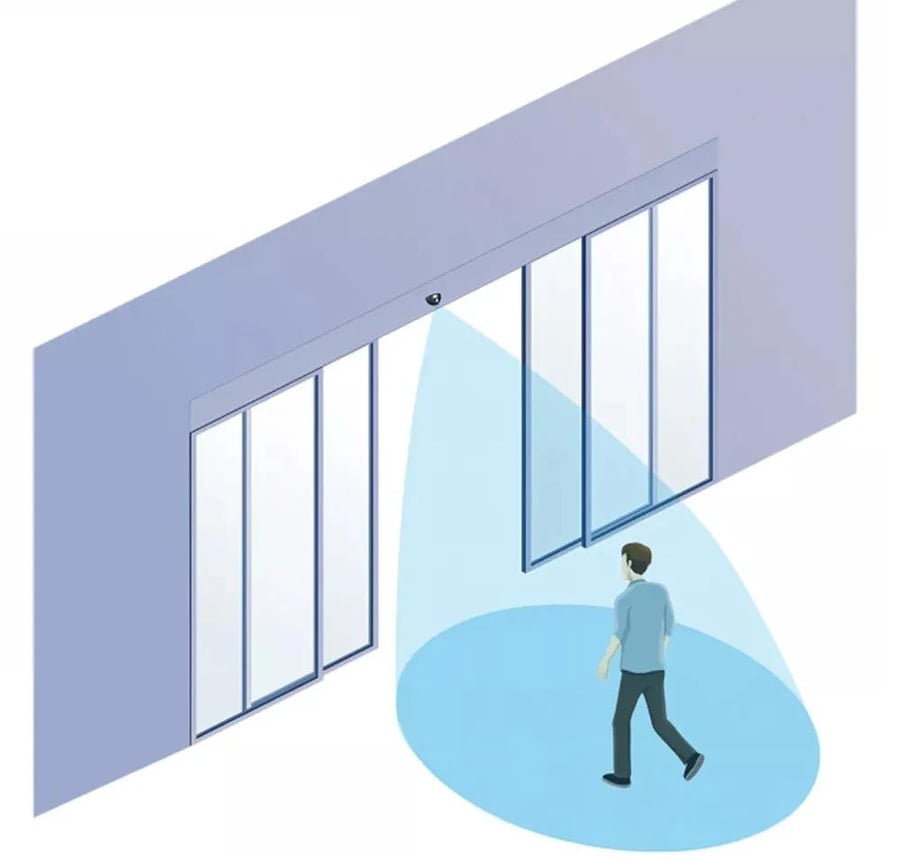

التوجيه والتغطية:

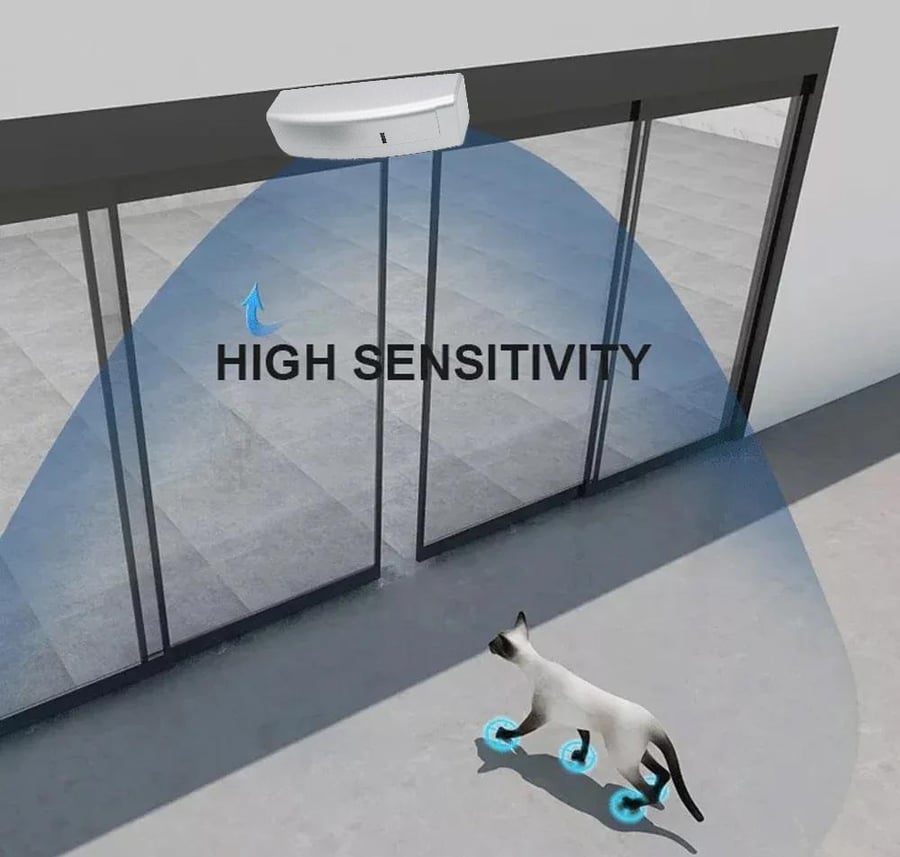

يوفر المستشعر مرونة كاملة في موازنة شعاع الرادار أمام المدخل؛ حيث يمكن إمالة الهوائي عمودياً لضبط عمق الرصد للأمام حتى ارتفاع تركيب 3.5 أمتار، كما يمكن تدويره أفقياً لتركيز مجال التغطية على مسار الدخول الفعلي وعزل حركة المارة الجانبية في الممرات لمنع دورات الفتح غير الضرورية.

التوافق والأنظمة:

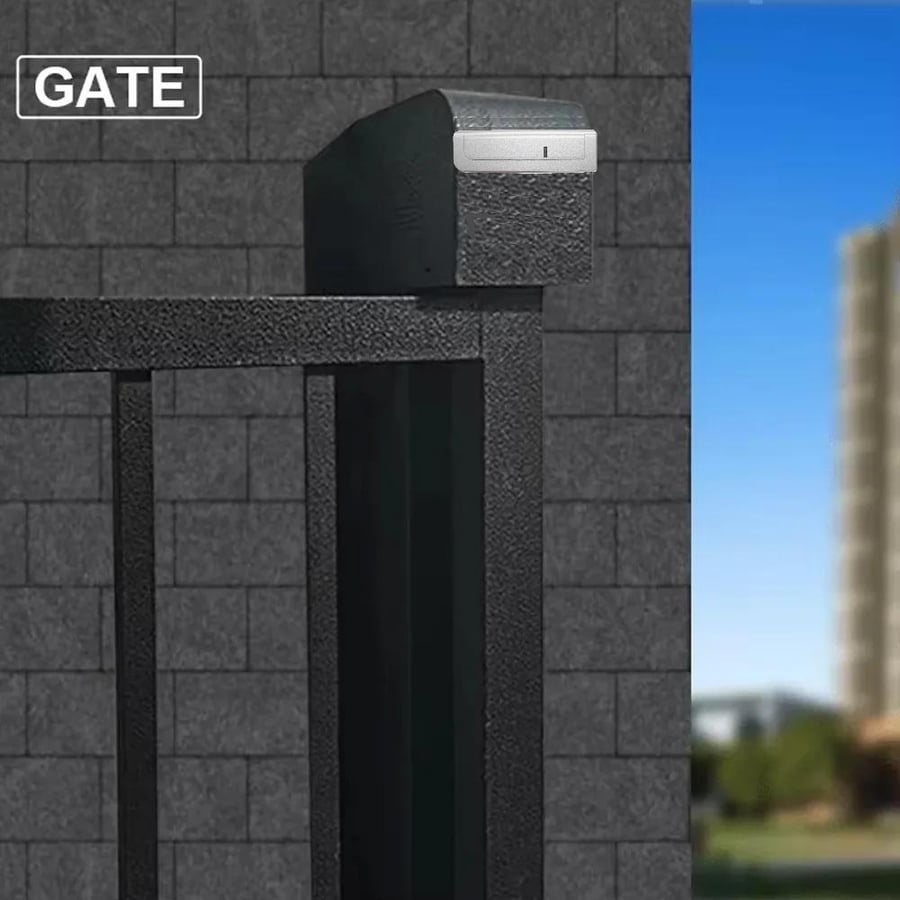

متوافق بالكامل مع جميع محركات ولوحات تشغيل الأبواب الزجاجية المنزلقة (Sliding Doors)، الأبواب المفصلية المتأرجحة (Swing Doors)، الأبواب الدوارة، وبوابات التحكم في الدخول للمباني التجارية التي تقبل إشارات التلامس الجاف (Normally Open - NO).

الأحمال والقدرة التشغيلية:

صُمم المستشعر لإرسال إشارات التحكم المنطقية منخفضة الجهد؛ ويتحمل مخرج الريلاي جهود تحكم تصل حتى 42V AC/DC. يُمنع تماماً توصيل أسلاك كهرباء 220V المباشرة أو تغذية محركات السحب الكهربائية مباشرة عبر أطراف المستشعر، حيث يقتصر دوره على تزويد لوحة التحكم بنبضة الفتح.

التطبيقات العملية وسيناريوهات الاستخدام:

مثالي لمداخل المجمعات التجارية، البنوك، الفنادق، المستشفيات، والمباني الإدارية المزودة بأبواب زجاجية ذات أطر ألمنيوم فضية؛ حيث يمنح المدخل مظهراً احترافياً ويوفر عبوراً سلساً مع الحفاظ على كفاءة التكييف والعزل الداخلي للمبنى.

الأتمتة وتسلسل الإجراءات:

يمكن ربط مخرج المستشعر بمنظومة أتمتة المبنى؛ بحيث يؤدي رصد الحركة إلى إطلاق إشارة فتح الباب بالتزامن مع تفعيل الستائر الهوائية أو إضاءة المدخل، ثم العودة للإغلاق الآمن بعد مغادرة المشاة لمجال الرادار.

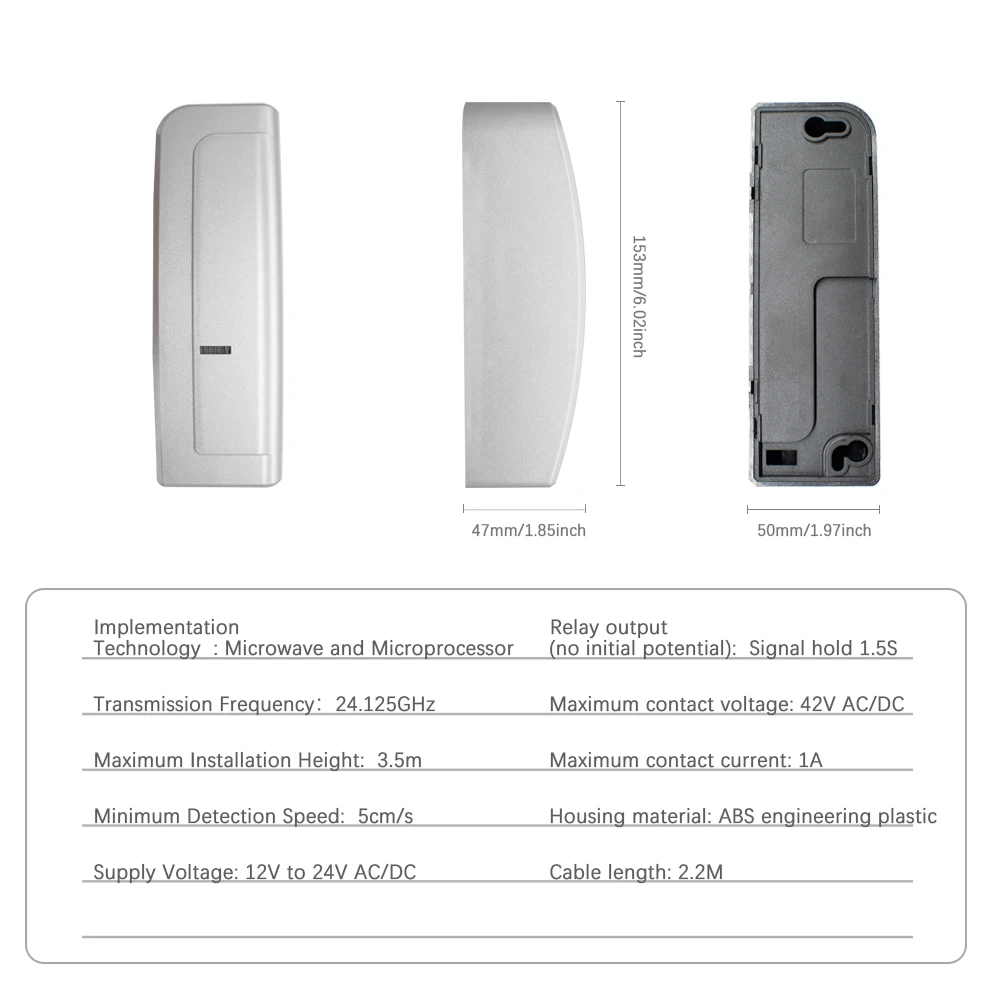

المواصفات الفنية:

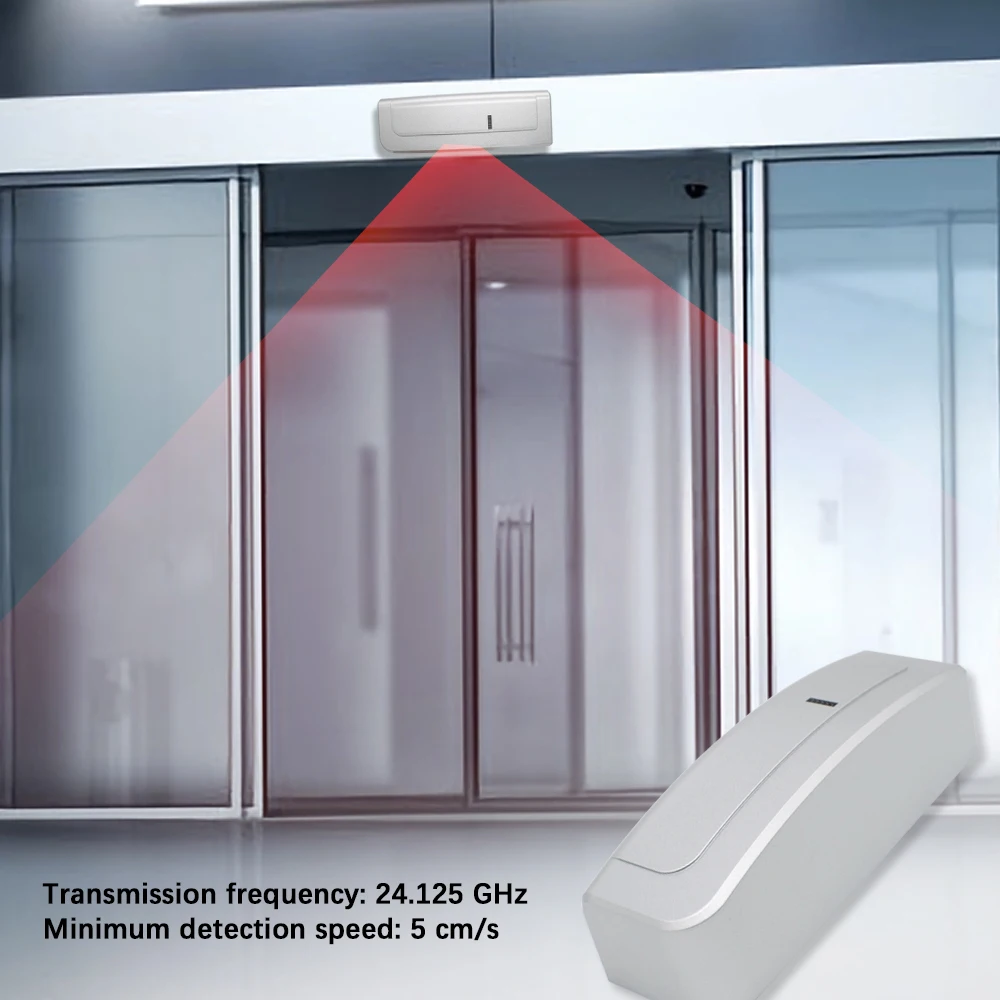

• تردد الرادار: 24.125 جيجاهرتز (24.125GHz Microwave Doppler)
• طراز موديول الاستشعار: SS-24G01
• جهد التغذية التشغيلي: AC/DC 12V - 24V (يدعم تيار مستمر حتى 27V)
• نوع المخرج: ريلاي تلامس جاف خالٍ من الجهد (COM / NO)
• أدنى سرعة كشف: 5 سم/ثانية (5cm/s)
• أقصى ارتفاع تركيب: 3.5 متر
• توجيه الهوائي: قابل للضبط رأسياً وأفقياً
• مؤشر الحالة: إضاءة LED مدمجة لبيان التغذية والاستشعار

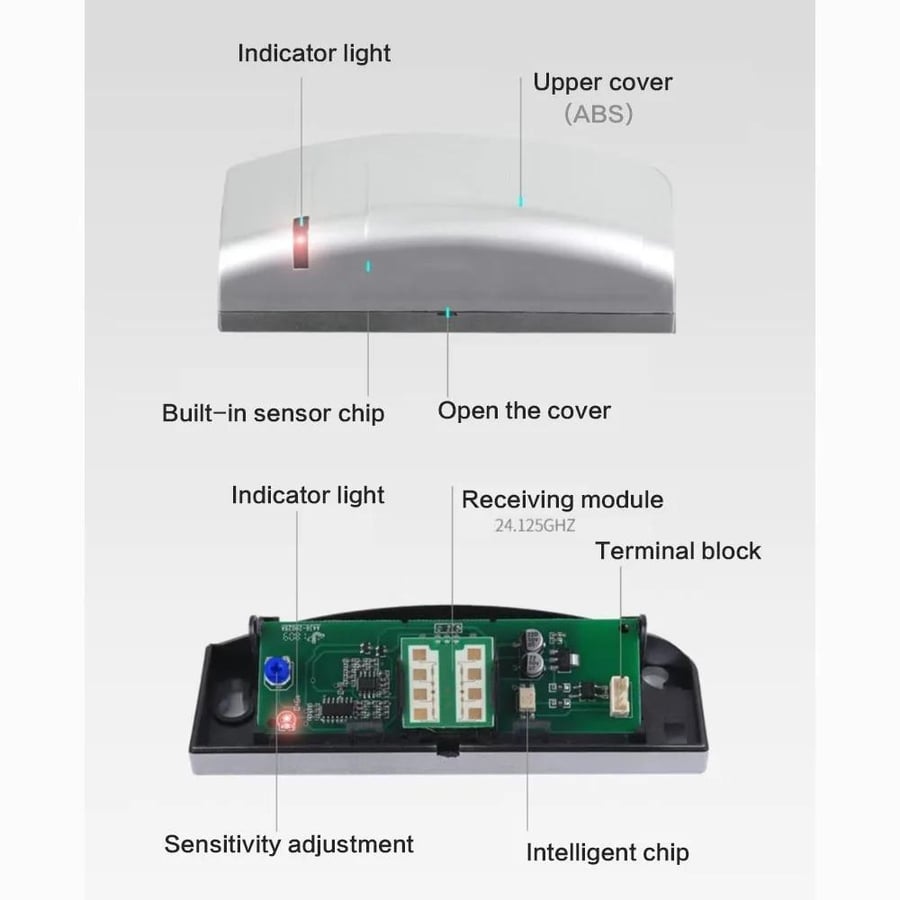

المواصفات المادية:

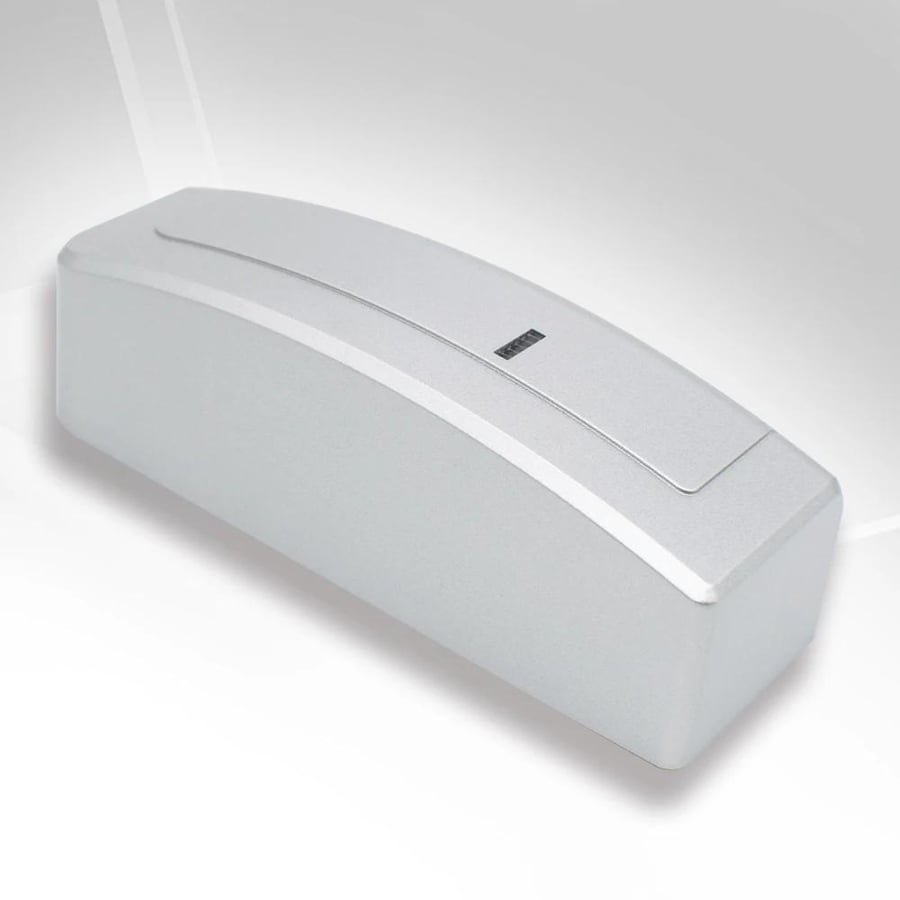

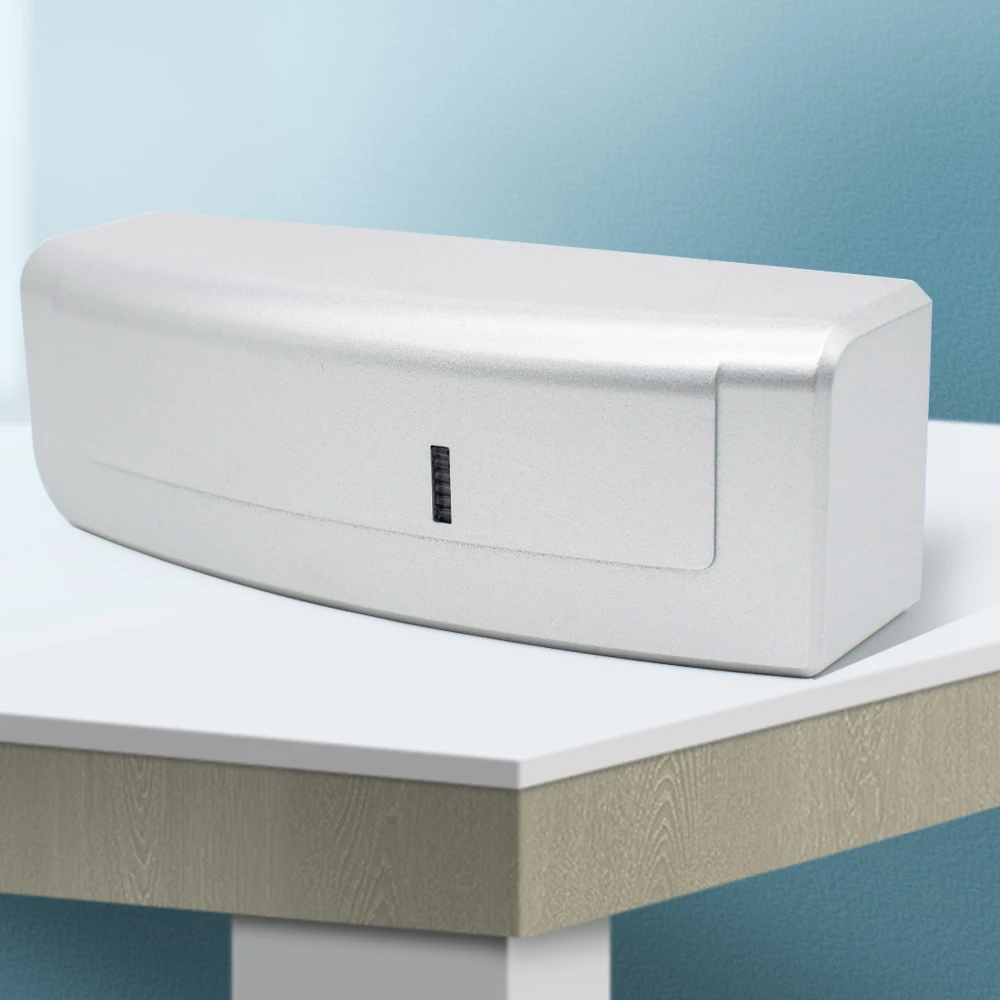

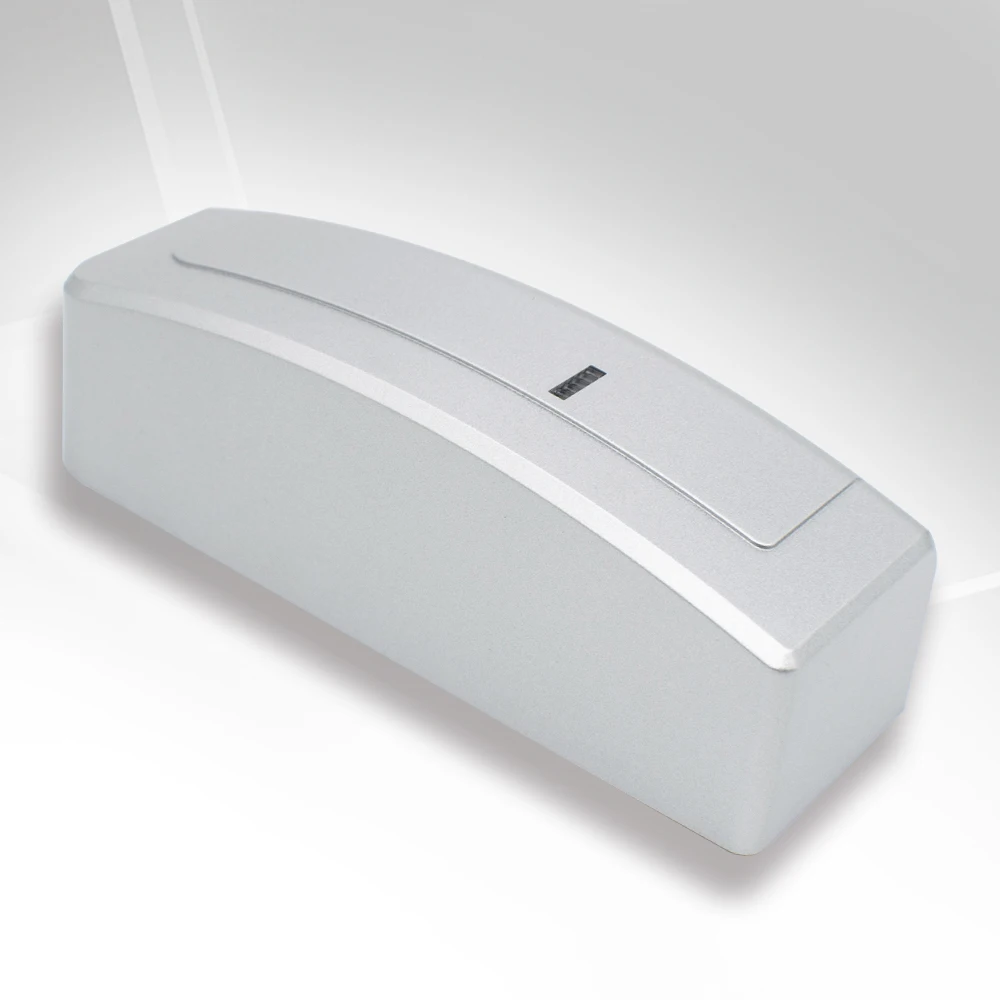

• التصميم والشكل: هيكل أفقي مستطيل عريض (Slim Horizontal)
• مادة الهيكل: بلاستيك ABS هندسي مقاوم للحريق

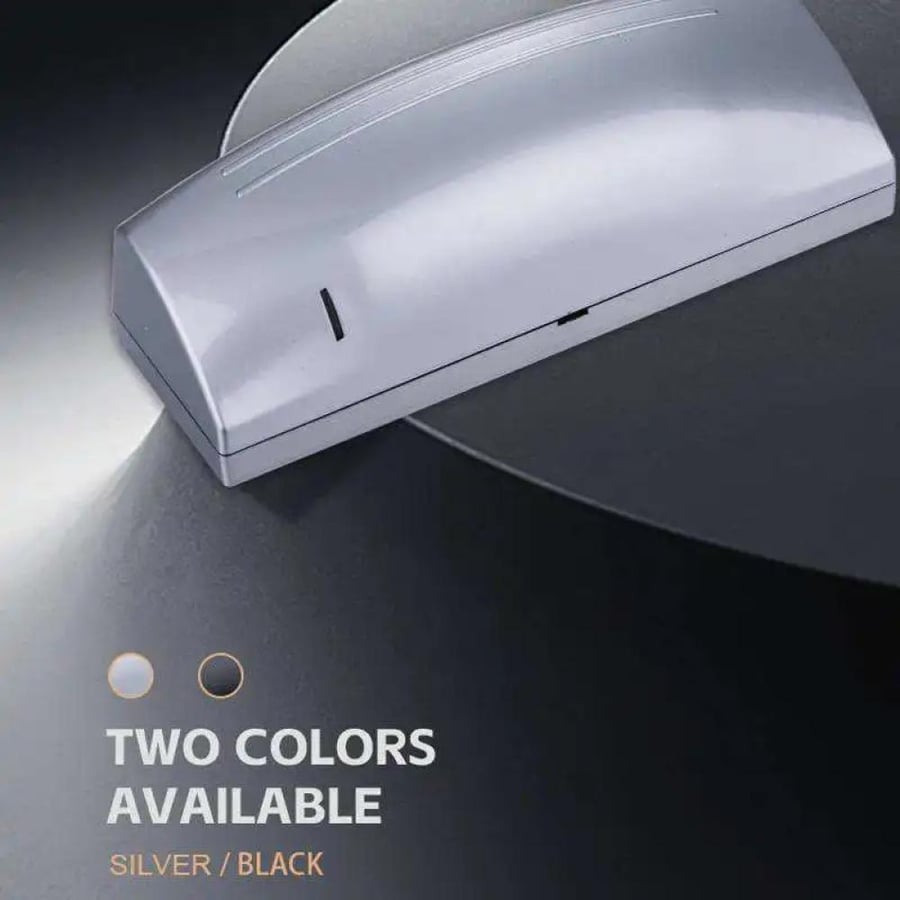

• لون الهيكل: فضي معدني
• نوع المنفذ: مقبس كابل JST رباعي مدمج بتصميم التوصيل السريع

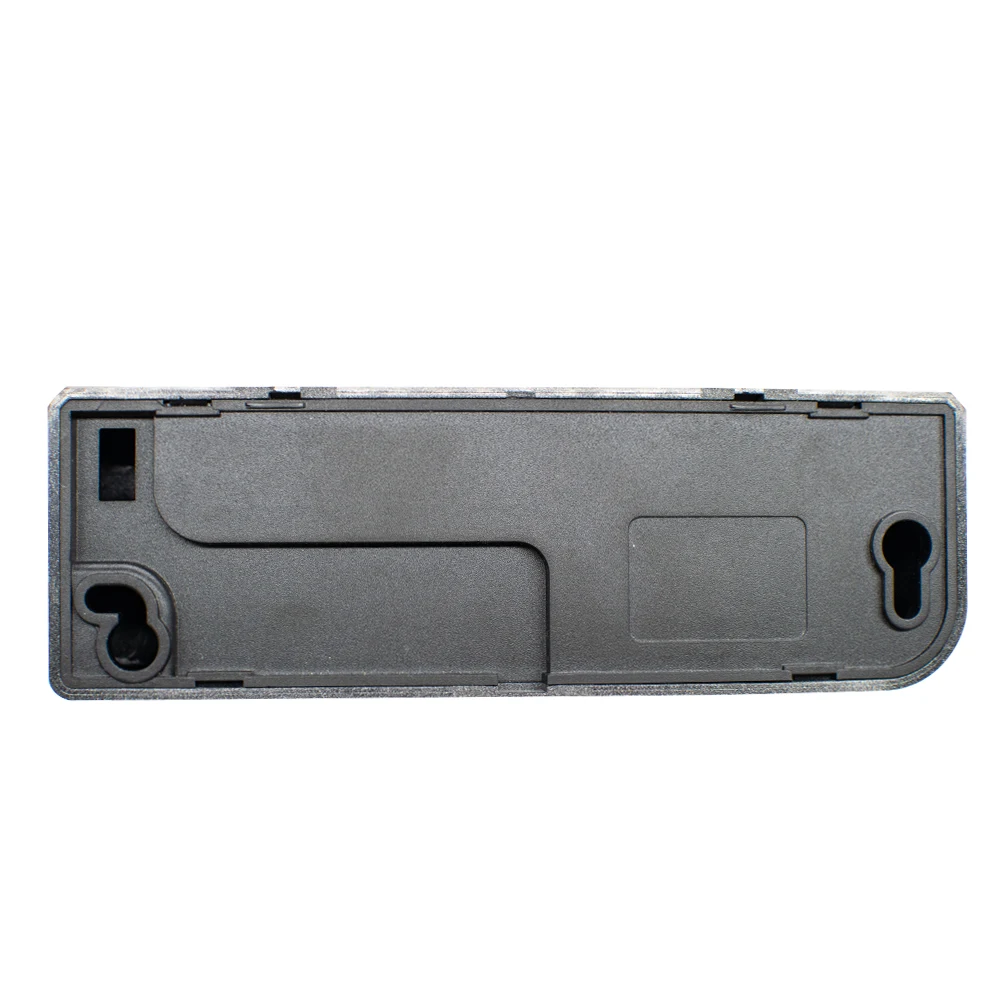

• طريقة التثبيت: تثبيت سطحي بالمسامير أعلى عارضة الباب

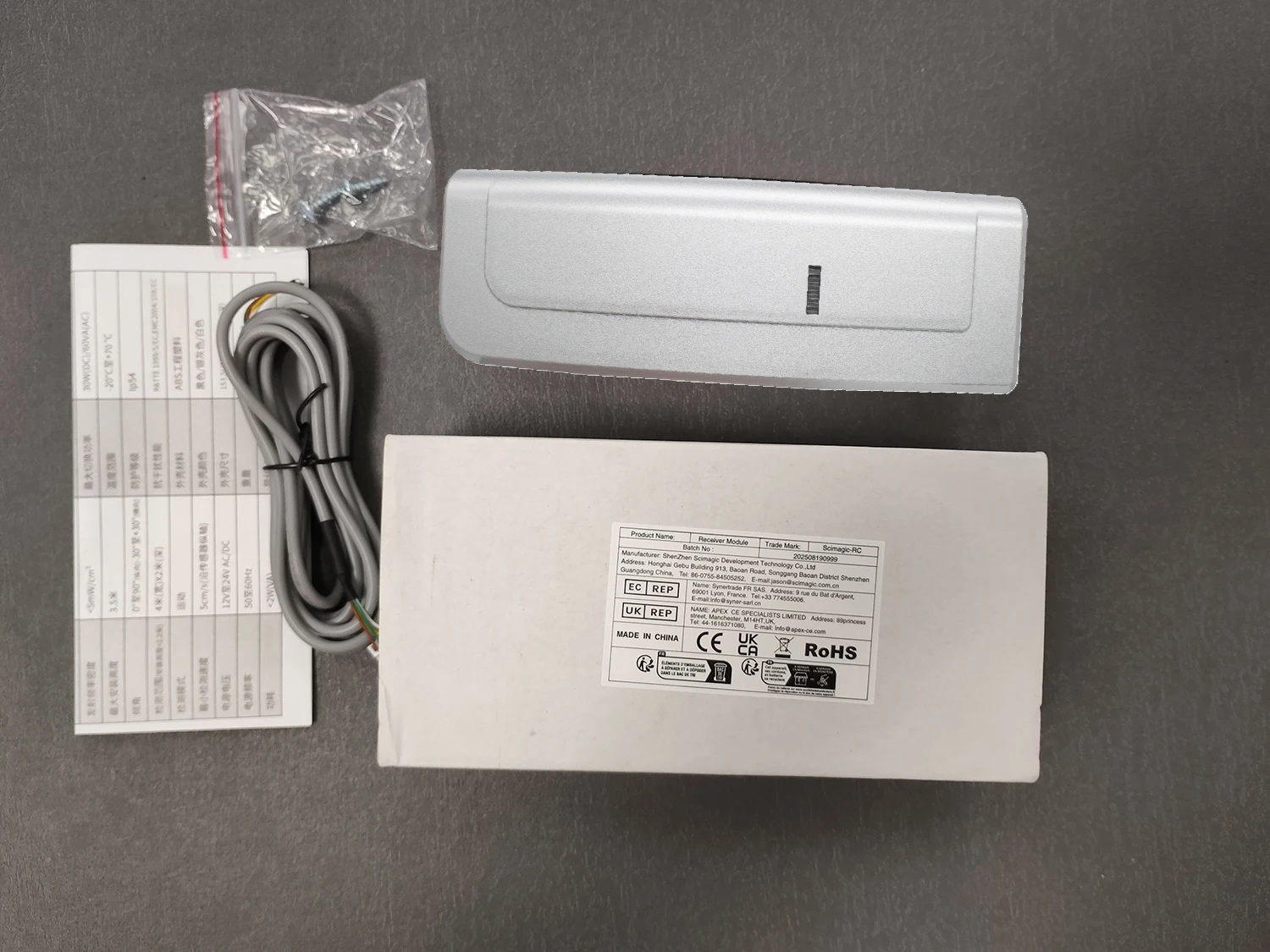

محتويات العبوة:

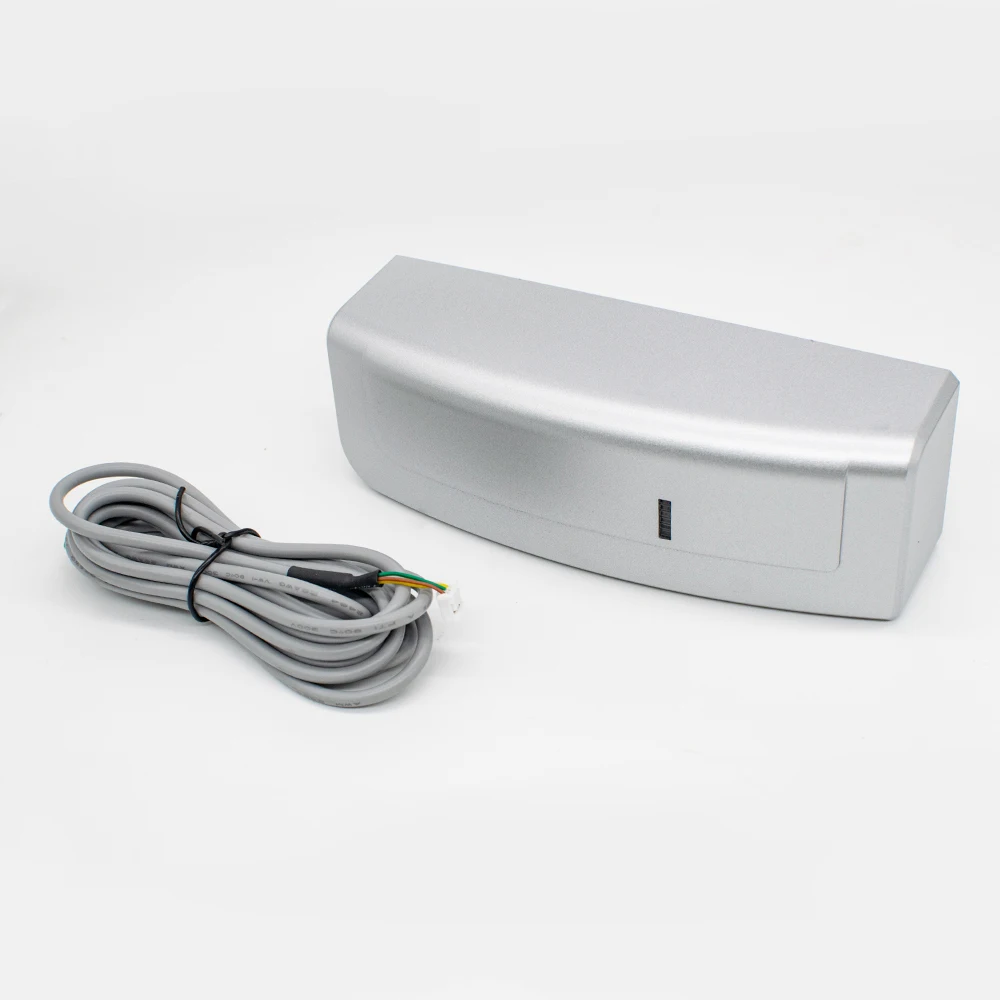

• 1 × مستشعر حركة مايكرويف عريض 24GHz (موديل SS-24G01) باللون الفضي
• 1 × كابل توصيل رباعي مخصص مع موصل JST جاهز
• 1 × طقم مسامير للتثبيت السطحي
• 1 × دليل إرشادات التركيب ومخطط التوصيل

أكمل إعدادك (تُشترى معًا بشكل متكرر):

موارد ومقاطع فيديو مفيدة:

الأسئلة الشائعة:

س: هل يعمل مستشعر المايكرويف بكفاءة في درجات الحرارة المرتفعة صيفاً؟

ج: نعم. يعتمد المستشعر على الترددات الرادارية 24.125GHz بدلاً من الفروق الحرارية (PIR)، مما يجعله محصناً ضد التأثر بحرارة الجو، أشعة الشمس المباشرة، أو التيارات الهوائية الحارة.

س: هل يمكن توصيل المستشعر لتشغيل محرك باب 220V مباشرة؟

ج: لا. مخرج الريلاي هو تلامس جاف منخفض الجهد (COM/NO) مخصص حصرياً لإرسال إشارة التحكم المنطقية إلى اللوحة الرئيسية للمحرك، وليس لتحمل أحمال الجهد العالي.

س: كيف يتم تفادي الفتح التلقائي عند مرور المشاة بجانب الباب وليس باتجاهه؟

ج: قم بتدوير الهوائي الداخلي. وجّه زاوية الهوائي الأفقية للداخل نحو مسار الدخول المباشر، وخفّض حساسية مقياس الجهد (بعكس عقارب الساعة نحو MIN) لحصر مجال الكشف أمام فتحة الباب فقط.

الكلمات المفتاحية:

مستشعر، مايكرويف، رادار، SS24G01، ابواب، اوتوماتيكية، عريض، فضي، تحكم، دخول، سحاب، 12فولت، 24فولت، ابحر، السعودية

التثبيت والتوصيل:

1. انزع الغطاء الخارجي وثبت القاعدة الأفقية بمسامير التثبيت أعلى عارضة الباب في المنتصف.

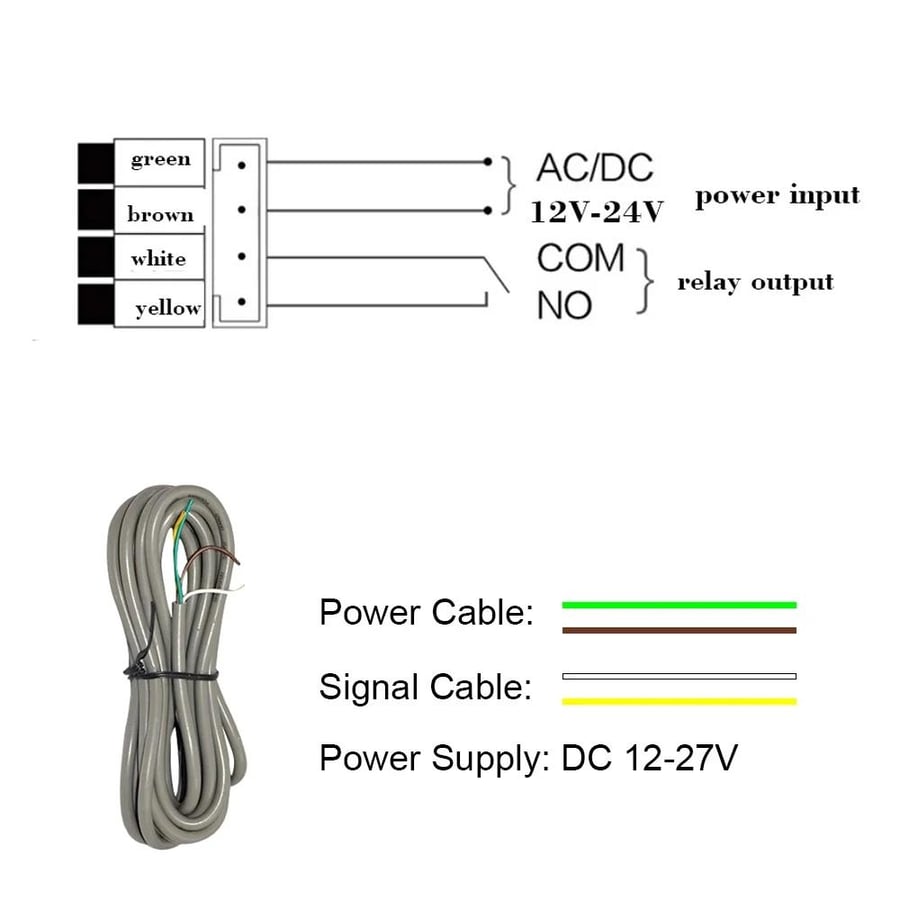

2. صل موصل كابل JST بالمنفذ الخلفي المدمج للمستشعر:

• السلك الأخضر والبني: خط تغذية الطاقة (12V-24V AC/DC).
• السلك الأبيض والأصفر: طرفا إشارة الريلاي (COM و NO) إلى مدخل الفتح في لوحة الباب.

1. اضبط زوايا ميل الهوائي رأسياً وأفقياً لتغطية المدخل، واضبط مفتاح الحساسية حسب المساحة.
2. أعد تركيب الغطاء الخارجي الفضي، وقم بتشغيل التيار الكهربائي واختبار استجابة الفتح عند المرور.

⚠️ احتياطات السلامة (Safety Precautions):

1. افصل التغذية الكهربائية عن اللوحة قبل تنفيذ التوصيلات السلكية.
2. تأكد من أن جهد الدخل ضمن النطاق المسموح (12V-24V) وتجنب ربطه بجهد 220V المباشر.
3. تجنب توجيه الهوائي نحو مصادر الاهتزاز أو المراوح الهوائية لتفادي الفتح العشوائي.
