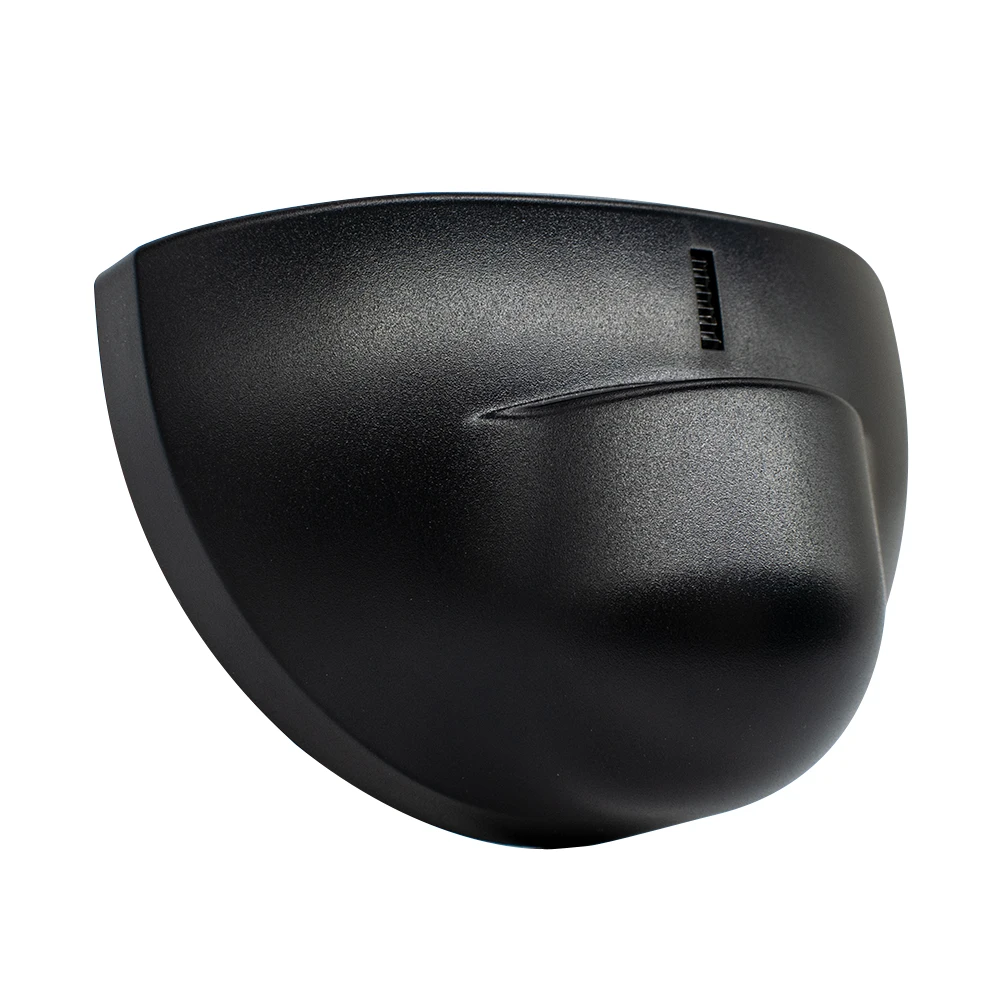

مستشعر حركة مايكرويف 24.125GHz للأبواب الأوتوماتيكية 12V-24V

مستشعر حركة راداري عالي الدقة يعمل بتردد المايكرويف 24.125 جيجاهرتز ومصمم خصيصاً للتحكم التلقائي في فتح وإغلاق الأبواب المنزلقة والأوتوماتيكية. يعتمد على تقنية دوبلر الرادارية لرصد حركة الأشخاص والمركبات بسرعة فائقة واستجابة فورية دون التأثر بتغيرات درجات الحرارة أو الإضاءة المحيطة. يتميز بمرونة تغذية كهربائية واسعة تشمل التيار المستمر والمتردد 12V - 24V مع مخرج تلامس جاف (Relay NO/COM)، ليوفر توافقاً شاملاً مع مختلف لوحات تحكم الأبواب في المراكز التجارية، المطارات، والمباني الذكية.

مميزات المنتج:

• هوائي دوبلر مايكرويف عالي التردد 24.125GHz لاستشعار حركي فائق الدقة.
• تصميم ميكانيكي مرن يتيح ضبط زاوية التوجيه الرأسية والأفقية للهوائي.
• نطاق تغذية تشغيلية مرن يدعم 12V إلى 24V (AC/DC).
• مخرج ريلاي نظيف (Dry Contact NO/COM) متوافق مع كافة لوحات الأبواب.
• مقياس جهد داخلي (Potentiometer) لضبط حساسية ومدى الاستشعار بدقة.
• هيكل خارجي متين مصنوع من بلاستيك ABS الصناعي المقاوم للحريق.

💡 التكنولوجيا (ببساطة):

يعمل المستشعر بتقنية رادار المايكرويف مستفيداً من تأثير دوبلر الفيزيائي؛ حيث يقوم هوائي الإرسال ببث موجات كهرومغناطيسية دقيقة بتردد 24.125 جيجاهرتز نحو منطقة المرور. عند اقتراب شخص أو جسم متحرك، تنعكس الموجات بتردد متغير يلتقطه موديول الاستقبال الداخلي فوراً، ويقوم المعالج بتحويل هذا التردد إلى إشارة إلكترونية تغلق مخرج التلامس (Relay) لإعطاء أمر الفتح الفوري للباب دون أي تأخير ميكانيكي.

التوجيه والتغطية:

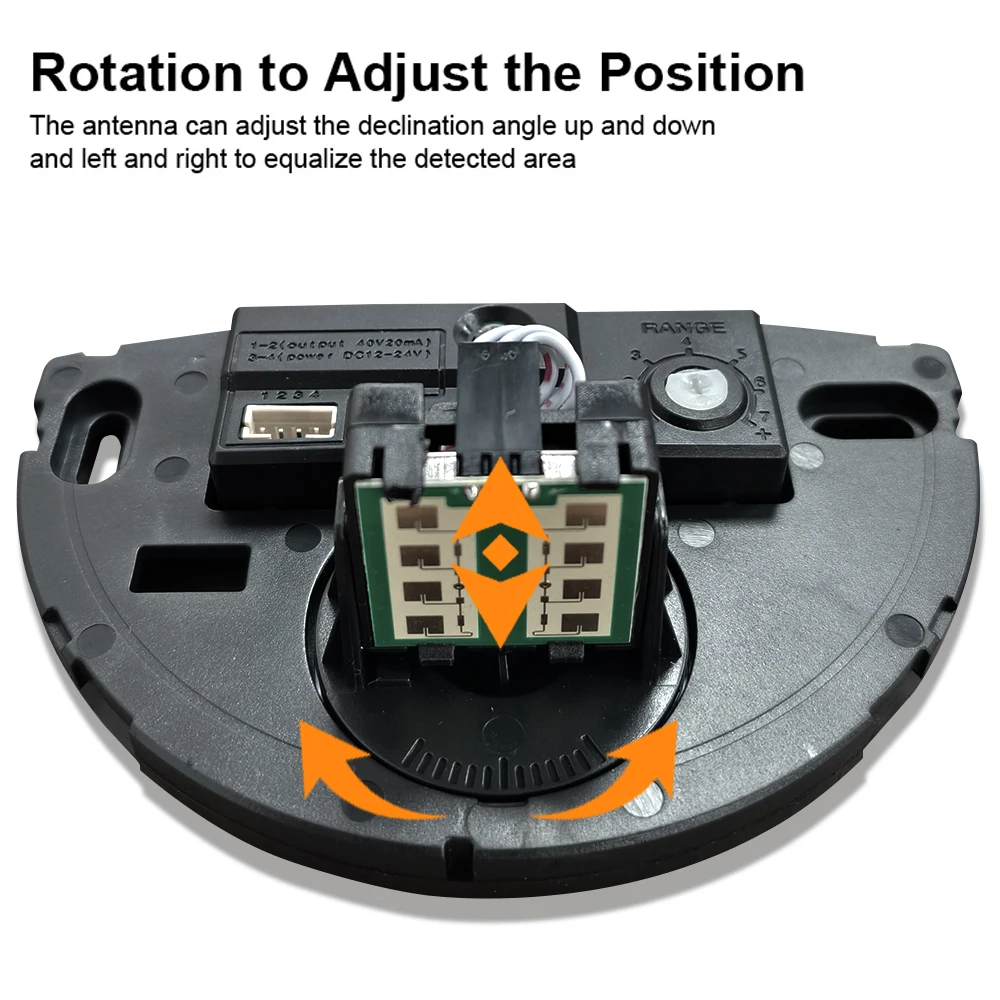

يوفر المستشعر حرية كاملة في تخصيص منطقة الكشف لتناسب بيئة المدخل بدقة؛ حيث يمكن ضبط زاوية ميل الهوائي الرأسية من 0 إلى 45 درجة لتحديد عمق الرصد للأمام (حتى 4.5 أمتار عند ارتفاع تركيب 2.2 متر)، كما يمكن تدوير الهوائي أفقياً بزاوية ±30 درجة يميناً ويساراً لتركيز منطقة الكشف أمام الباب بدقة ومنع الفتح غير المرغوب فيه بحركة المارة الجانبية.

التوافق:

يتوافق المستشعر بشكل كامل مع جميع محركات وأنظمة الأبواب الأوتوماتيكية السحابة والدوارة، مثل أبواب الزجاج المنزلقة في المحلات، الأبواب الدوارة في الفنادق، المصاعد، وبوابات الممرات السريعة. يتكامل طرف التوصيل مباشرة مع لوحات التحكم الرئيسية (PCBD) التي تستقبل إشارات الفتح عبر التلامس الجاف (Normally Open - NO).

الأحمال والقدرة:

يعمل المستشعر بنظام الإشارة والتوجيه ويتحمل مخرج التلامس الداخلي قدرة تحكم تصل إلى 40V تيار مستمر بحد أقصى 20mA (أو تيار تحكم مرحل الأبواب القياسي). يُمنع توصيل أحمال جهد مباشر 220V أو محركات دفع كهربائية مباشرة على مخرج الإشارة؛ حيث وظيفته الأساسية هي إرسال نبضة التشغيل (Trigger Signal) للوحة التحكم الرئيسية للمحرك.

التطبيقات العملية وسيناريوهات الاستخدام:

يُعد الخيار القياسي للأبواب الزجاجية المنزلقة في السوبرماركت، الصيدليات، مداخل المستشفيات، الفنادق، المطارات، وممرات المصاعد. يضمن فتحاً سلساً وسريعاً للأبواب عند اقتراب المشاة حتى في ظروف الحركة الكثيفة، مع بقاء الباب مغلقاً في حال عدم وجود حركة مباشرة نحو المدخل.

الأتمتة وتسلسل الإجراءات:

يمكن دمج مخرج المستشعر ضمن منظومة التحكم بالدخول والأمن؛ بحيث يقوم المستشعر عند رصد اقتراب العميل بإرسال إشارة فتح الباب، تفعيل إضاءة الترحيب في المدخل، أو إيقاف الستارة الهوائية مؤقتاً بتسلسل منطقي متكامل عبر لوحة الأتمتة، ثم إعادة إغلاق الباب تلقائياً بعد خروج الشخص من نطاق الرادار.

المواصفات الفنية للمنتج:

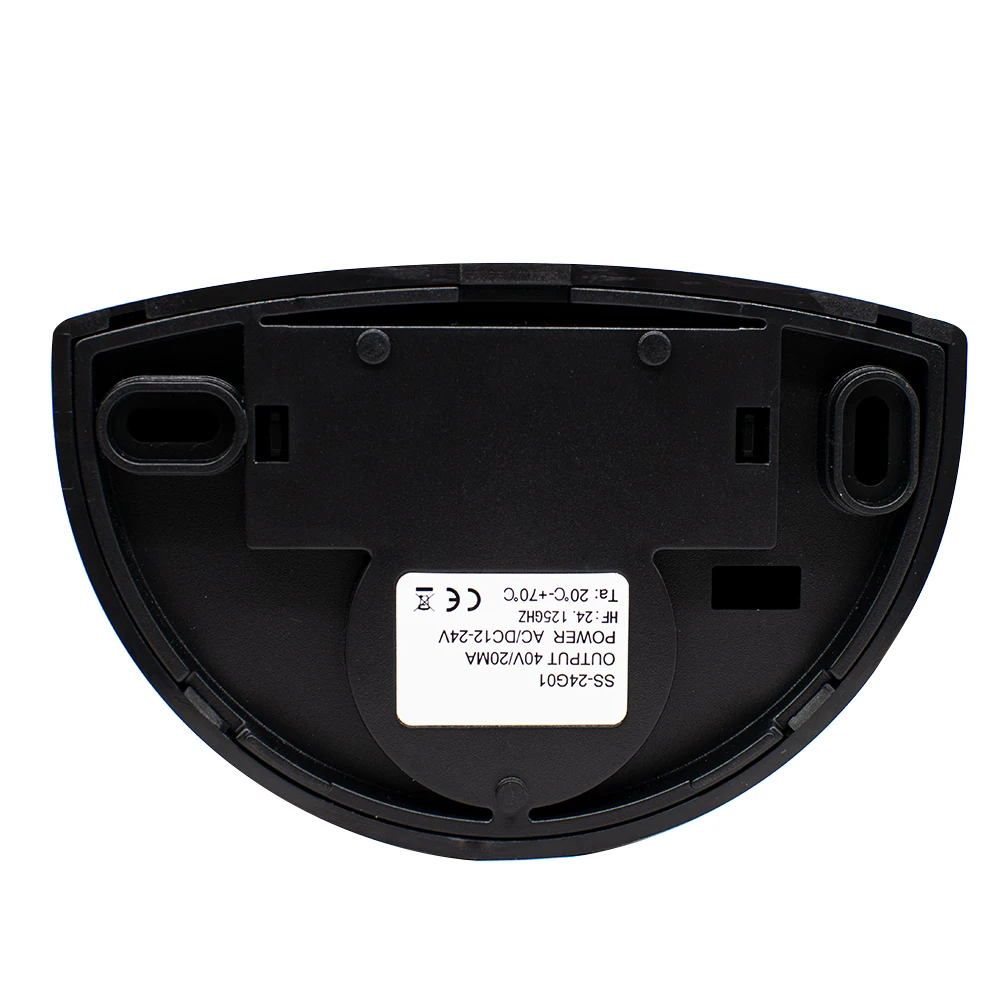

• تردد الرادار: 24.125 جيجاهرتز (24.125GHz Microwave)
• جهد التغذية التشغيلي: DC 12V-27V / AC 12V-24V
• نوع المخرج: مخرج ريلاي تلامس جاف (COM / NO)
• قدرة تيار المخرج: 40V DC (20mA)
• أقصى ارتفاع تركيب: 2.2 متر إلى 3.5 متر
• مدى الكشف: 1 إلى 4.5 أمتار (قابل للضبط)
• زاوية ضبط الهوائي الرأسية: 0° إلى 45°
• زاوية ضبط الهوائي الأفقية: -30° إلى +30°
• زمن المعايرة الذاتية عند التشغيل: 5 ثوانٍ تقريباً

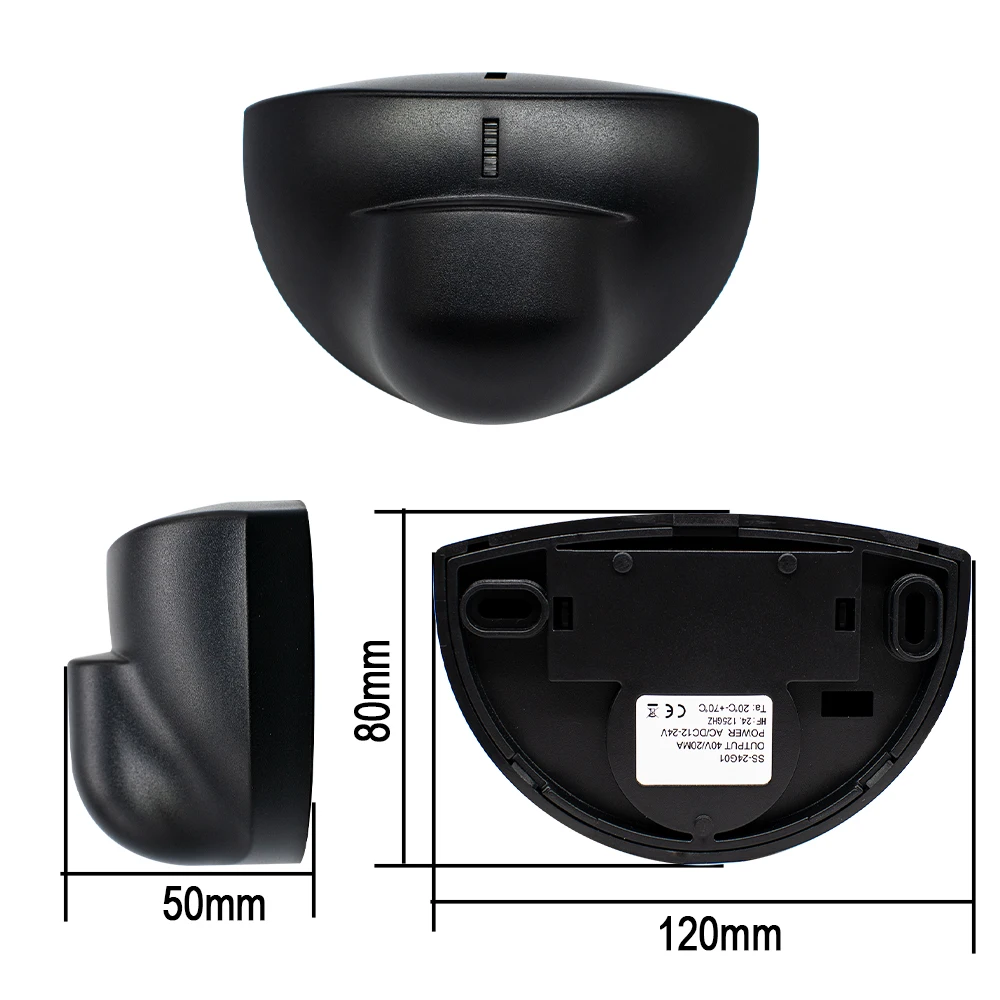

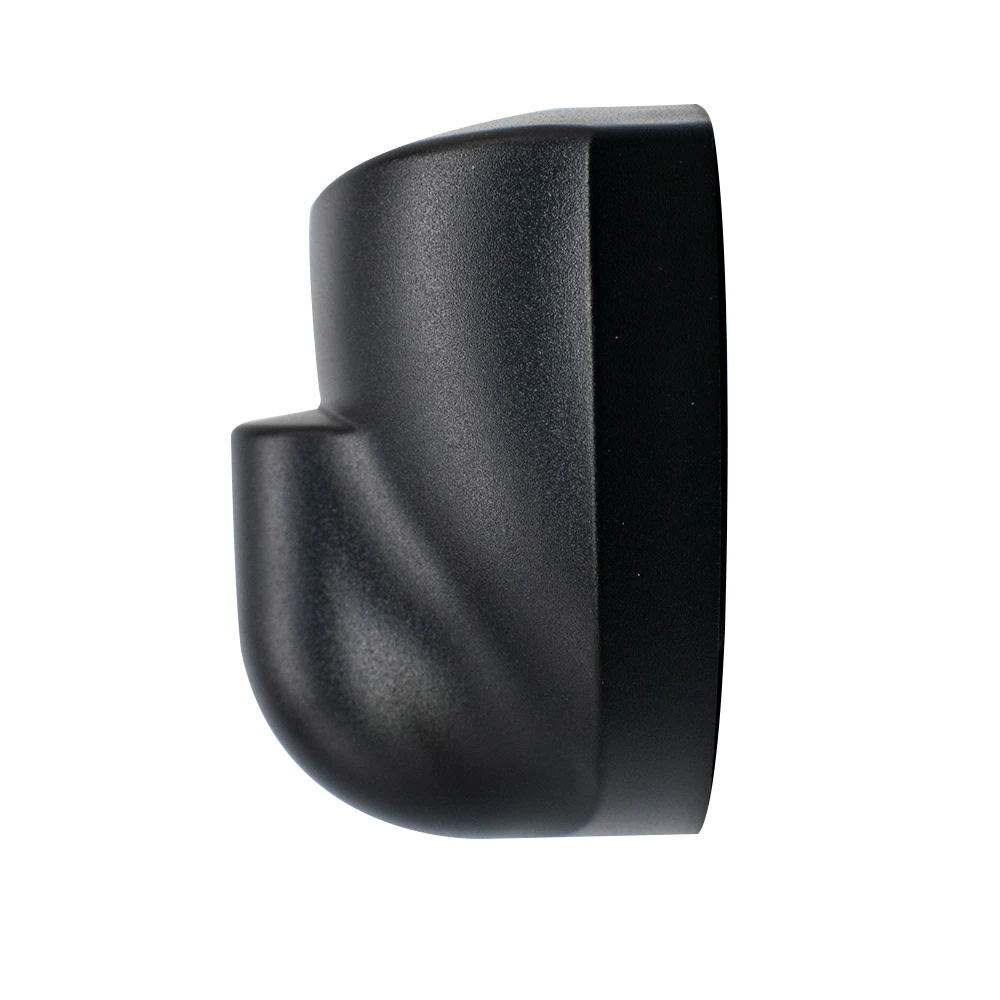

المواصفات المادية للمنتج:

• طريقة التثبيت: تثبيت جداري / سقفي سطحي فوق عارضة الباب

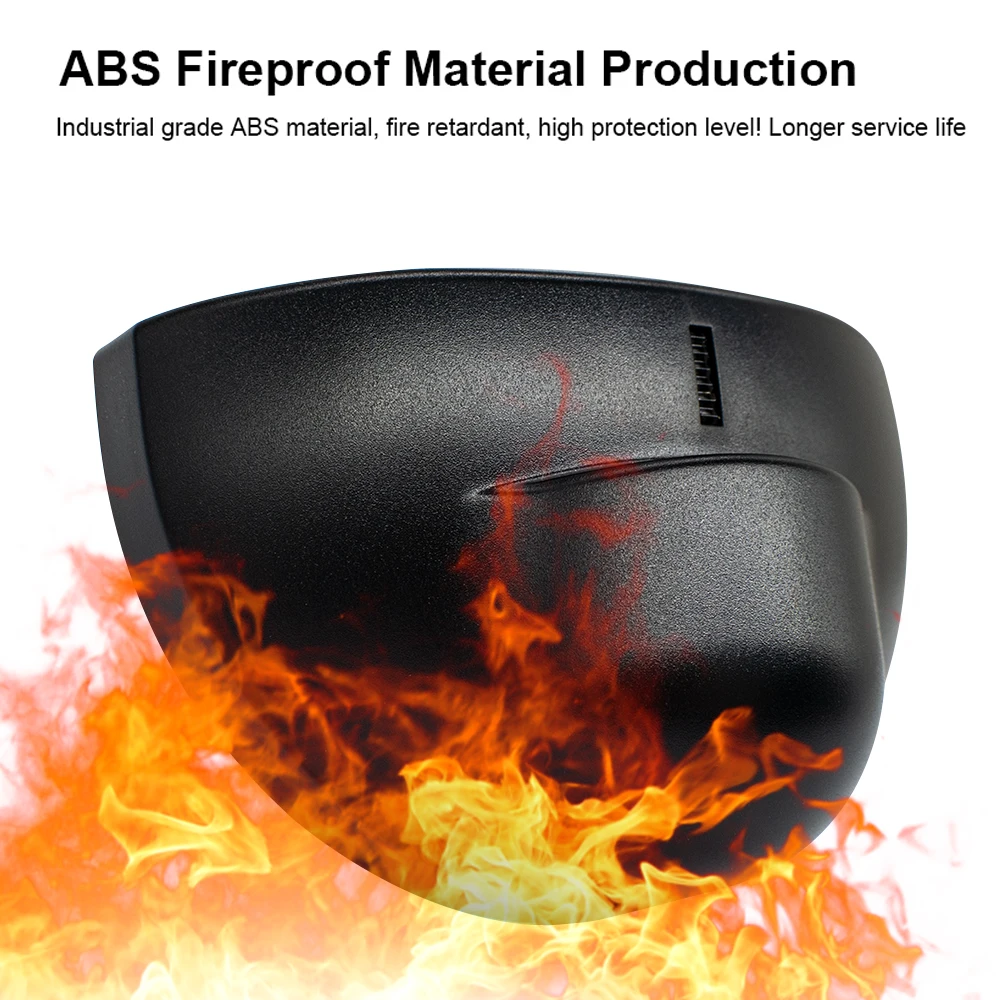

• مادة الهيكل: بلاستيك ABS مقاوم للاشتعال بدرجة صناعية
• لون الهيكل: أسود مطفي
• منفذ التوصيل: وصلة كابل JST مدمجة بأربعة أطراف
• مؤشر الحالة: إضاءة LED مدمجة لبيان التغذية والاستشعار

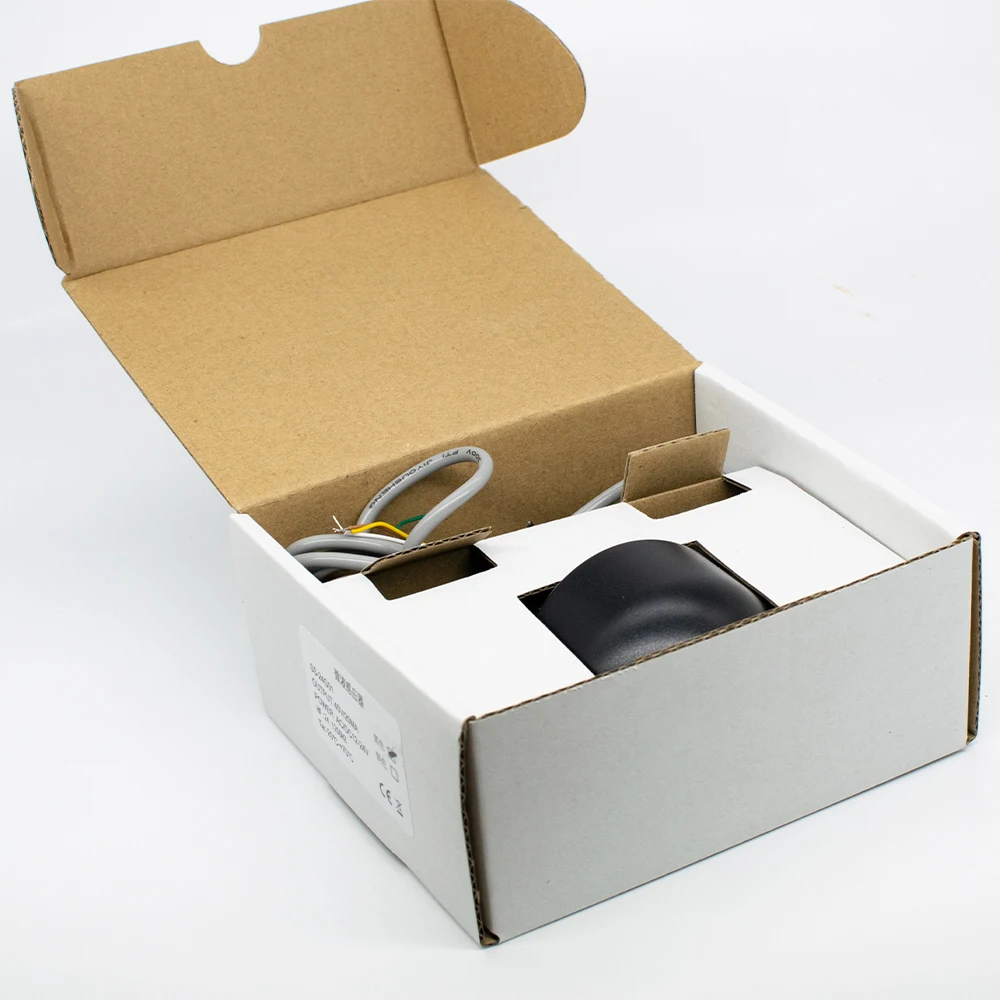

محتويات العبوة:

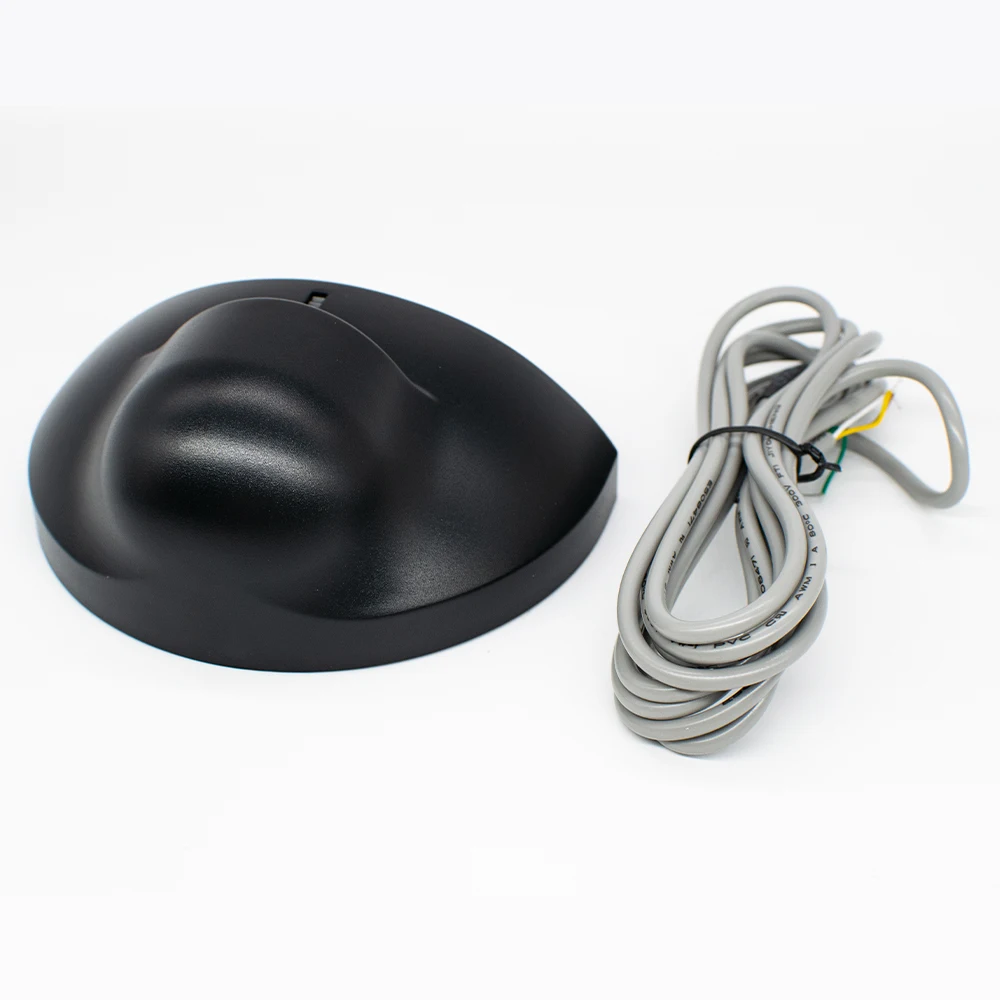

• مستشعر مايكرويف راداري للأبواب 24.125GHz.
• كابل توصيل مخصص (4 أسلاك) مع موصل JST.
• طقم مسامير للتثبيت السطحي.
• دليل إرشادات التركيب ومخطط التوصيل.

الكلمات المفتاحية:

مستشعر، مايكرويف، ابواب، اوتوماتيكية، رادار، 24Ghz، سحاب، حركة، فتح، الي، 12فولت، 24فولت، ابحر، السعودية

أكمل إعدادك (تُشترى معًا بشكل متكرر):

• وصلات أسلاك سريعة التوصيل.
• محول طاقة تيار مستمر 12V 2A.
• زر خروج جانبي طوارئ للأبواب الآلية.

موارد ومقاطع فيديو مفيدة:

• طريقة ضبط حساسية الرادار وزوايا الميل الرأسية والأفقية.
• مخطط توصيل المستشعر بلوحات تحكم الأبواب المنزلقة الشائعة.

الأسئلة الأكثر شيوعاً (FAQs):

ما الفرق بين مستشعر المايكرويف ومستشعر الأشعة تحت الحمراء (PIR) للأبواب؟

يعتمد مستشعر المايكرويف على موجات الرادار النشطة مما يمنحه سرعة استجابة فائقة ومدى أوسع ولا يتأثر بدرجات الحرارة أو الرياح، مما يجعله الخيار الأمثل للأبواب الأوتوماتيكية ذات الحركة السريعة والمستمرة.

كيف يتم توصيل كابل الأسلاك الأربعة الخاص بالمستشعر؟

السلكان (الأخضر والبني) مخصصان لتغذية الطاقة (12V-24V AC/DC)، والسلكان (الأبيض والأصفر) هما طرفا إشارة التلامس الجاف (COM / NO) اللذان يوصلان بمدخل فتح الباب في لوحة التحكم.

ماذا أفعل فور توصيل الكهرباء لأول مرة؟

يجب الابتعاد عن مجال كشف المستشعر لمدة 5 ثوانٍ بعد إيصال التيار للسماح للجهاز بإجراء المعايرة الذاتية وضبط النطاق.

التثبيت والتوصيل:

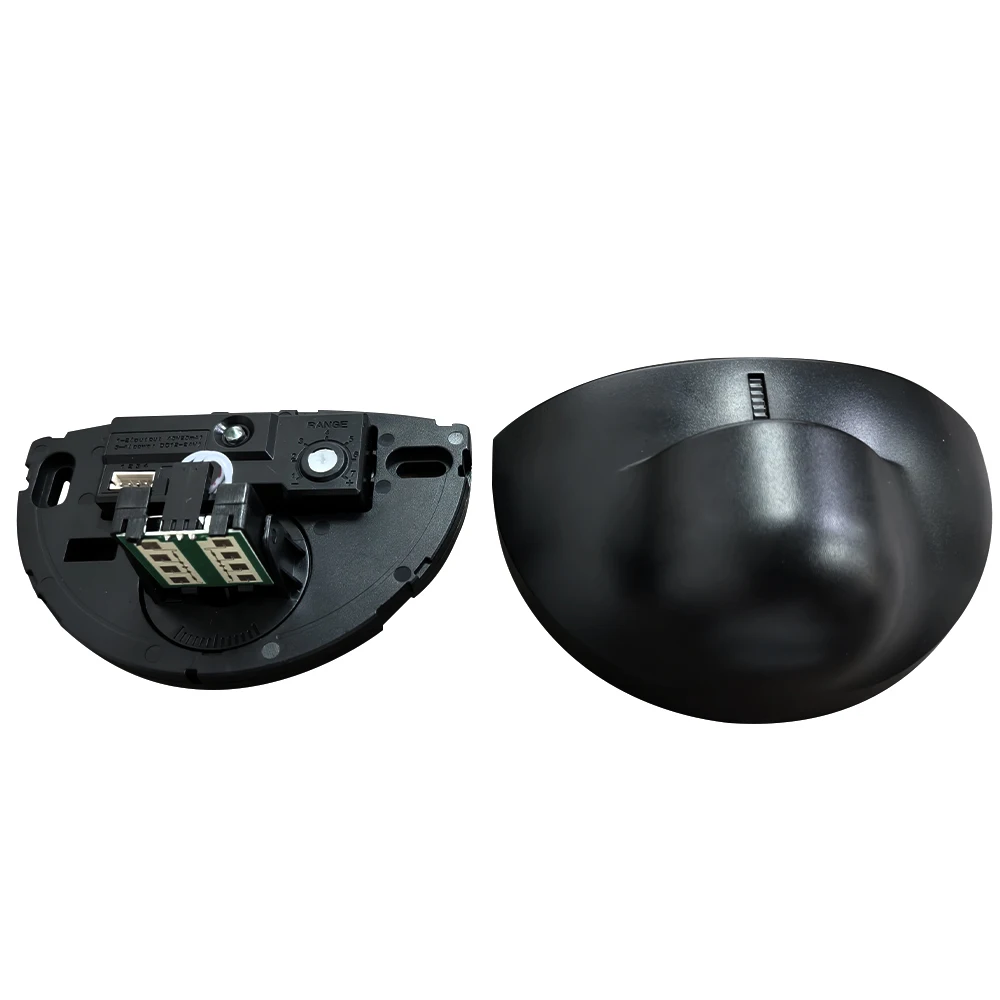

1. افتح الغطاء الخارجي للمستشعر لتثبيت القاعدة فوق عارضة الباب في المنتصف على ارتفاع مناسب (2.2م تقريباً).
2. صل موصل JST ذي الـ 4 أسلاك بالمنفذ الخلفي للمستشعر:

• السلك الأخضر والبني: خط التغذية الكهربائية (12V-24V AC/DC).
• السلك الأبيض والأصفر: طرفا إشارة الريلاي (COM و NO) إلى أطراف زر الفتح في لوحة تحكم الباب.

1. اضبط زاوية ميل الهوائي رأسياً وأفقياً، واضبط مفتاح الحساسية (Range) لتحديد عمق وعرض منطقة المرور المطلوبة.
2. أعد تركيب الغطاء الخارجي، وقم بتشغيل التيار الكهربائي مع الانتظار 5 ثوانٍ خارج النطاق لإتمام المعايرة الذاتية.

⚠️ احتياطات السلامة (Safety Precautions):

1. افصل مصدر التغذية الكهربائية قبل تنفيذ التوصيلات السلكية للوحة الباب.
2. تأكد من صحة جهد الدخل (12V-24V) وعدم إيصال كهرباء 220V المباشرة بأسلاك المستشعر لتفادي تلفه واحتراقه.
3. لا تقم بتوجيه الرادار نحو أجسام متحركة باستمرار كالمراوح أو النباتات لتقليل احتمالية الفتح التلقائي العشوائي.
