مستشعر منسوب السوائل والخزانات الذكي التراسونيك Tuya WiFi - إنذار الامتلاء والجفاف

حل هندسي متقدم لمراقبة وإدارة منسوب السوائل داخل الخزانات العلوية والأرضية بدقة متناهية تصل إلى 0.1% عبر تطبيق الهاتف الذكي (Tuya Smart / Smart Life). يقضي المستشعر نهائياً على عناء الصعود المتكرر لأسطح المباني، ويحمي العقار من أضرار فيضان الخزانات وهدر المياه، كما يقي مضخات الرفع والدينامو من الاحتراق الناتج عن التشغيل الجاف عند نفاد المياه المفاجئ. يعمل بتقنية الموجات فوق الصوتية غير التلامسية المقاومة للرطوبة وأبخرة المواد الكيميائية برأس عازل بتصنيف IP67، مع كابل مدمج بطول 3 أمتار بفيش أنثى لولبي مانع للماء، متوفر بخياري تغذية: محول كهربائي جداري ثلاثي (UK) أو لوح طاقة شمسية مستقل.

المميزات الرئيسية:

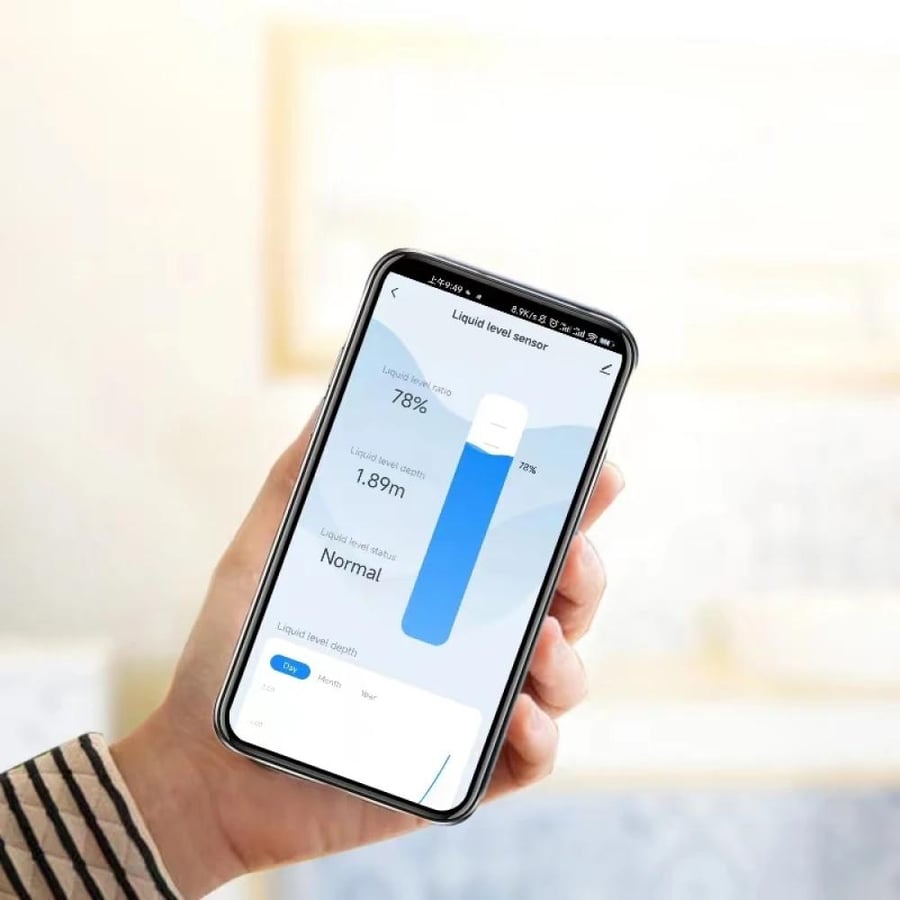

• مراقبة حية ولحظية عبر السحابة: قراءة فورية لنسبة الامتلاء المئوية وارتفاع السائل بالسنتيمتر من أي مكان في العالم عبر WiFi.
• دقة رصد فائقة 0.1%: حساس صدى صوتي يرصد التغيرات الدقيقة لمستوى السائل دون ملامسة ميكانيكية.
• توافق متعدد للسوائل: قياس موثوق لمياه الشرب، الديزل، الزيوت، الوقود، والسوائل المعالجة.

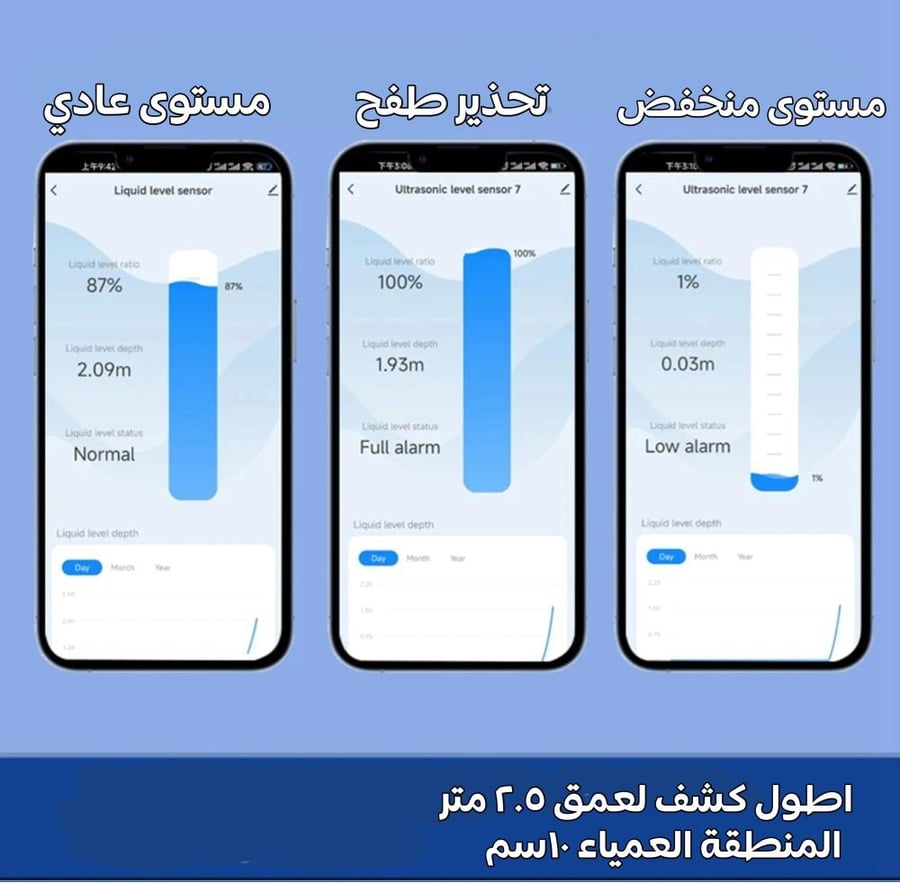

• تنبيهات فورية للامتلاء ونفاد المخزون: إشعارات ذكية استباقية تحذر من طفح الخزان أو اقتراب مستوى الجفاف.
• تمديدات سلكية محكمة العزل: كابل مدمج برأس الحساس بطول 3 أمتار كاملة مع موصل أنثى لولبي مانع للماء.
• خيارات تغذية مرنة: العمل المباشر عبر المحول المنزلي أو الاستقلال التام عبر منظومة الطاقة الشمسية.
• سن لولبي قياسي G2" (DN50): قطر ملولب 60 مم يضمن ثباتاً ميكانيكياً محكماً على مختلف الأغطية والأسطح.

💡 التكنولوجيا والفيزياء (ببساطة):

يعتمد المستشعر على قياس زمن رحلة الصدى الصوتي (Ultrasonic Time-of-Flight). يرسل رأس المجس نبضات صوتية عالية التردد في الهواء نحو سطح السائل، ثم يستقبل الموجات المنعكسة ويحسب الفارق الزمني بدقة الميكروثانية. تقوم الدائرة بتحويل هذا الفارق إلى مسافة فعلية ومقارنتها بالعمق الكلي المدخل، ليتم احتساب الحجم ونسبة الامتلاء اللحظية دون تآكل المستشعر أو تأثره برواسب السوائل.

وسائط وسوائل القياس المدعومة (Measuring Medium):

• المياه بمختلف أنواعها: مياه الشرب، المياه العذبة، مياه الآبار، الخزانات الأرضية، ومياه المعالجة.
• الوقود والزيوت: الديزل (Diesel)، وقود التدفئة، الزيوت الهيدروليكية، وزيوت التزليق.
• السوائل الصناعية والكيميائية الخفيفة: حلول السوائل غير المسببة لتآكل مادة البولي بروبيلين والبلاستيك الصناعي المعزول.

نطاق القياس والمنطقة العمياء (Blind Zone):

• مدى القياس الفعال: من 10 سم إلى 3 أمتار (0.1m – 3.0m).
• المنطقة العمياء (Dead Band): تبدأ من 0 إلى 10 سم مباشرة أمام وجه الحساس الصوتي؛ لذا يجب تثبيت المستشعر بحيث يرتفع مسافة 10 سم على الأقل عن أعلى نقطة امتلاء ممكنة للسائل لضمان دقة واستقرار الإشارة.

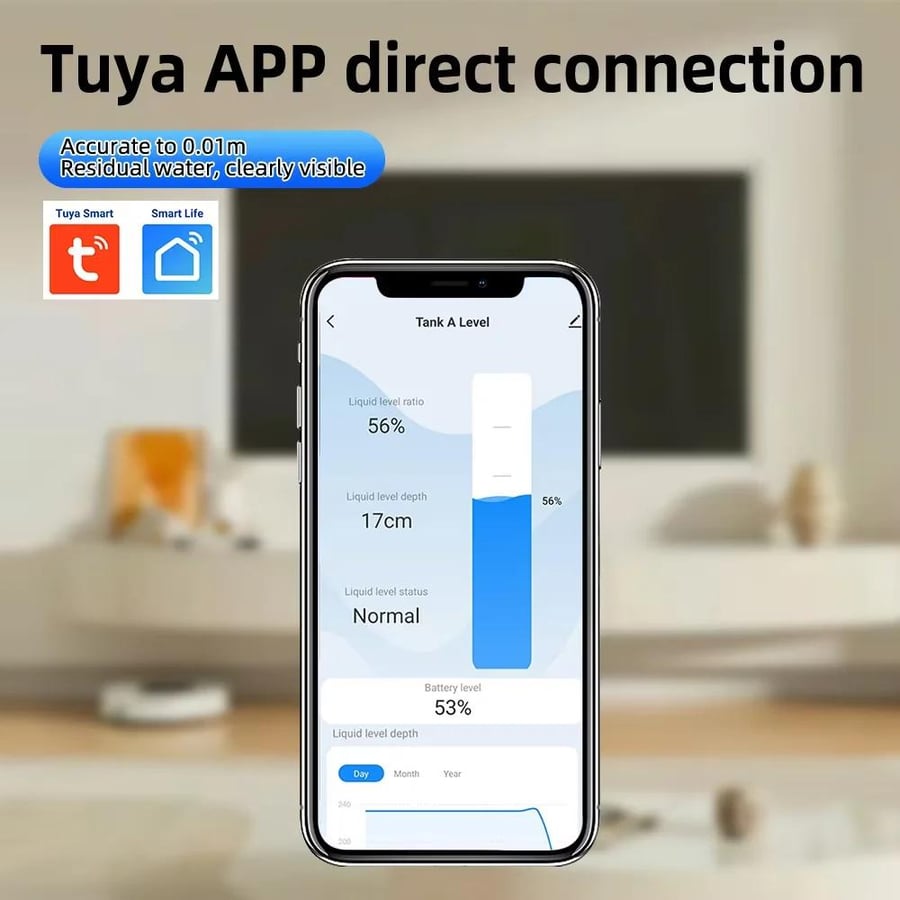

الربط بمنظومة تويا الذكية (Tuya Smart / Smart Life Ecosystem):

يتصل المستشعر مباشرة بمنصة Tuya العالمية المتصلة بـ 6 مراكز بيانات سحابية عالمية كبرى تضمن مزامنة فورية وآمنة للبيانات. يتيح التكامل الكامل مع تطبيقي Tuya Smart و Smart Life ما يلي:

• التشغيل البيني متعدد العلامات التجارية: ربط قراءات الخزان مع أكثر من 500,000 جهاز ذكي مختلف يعمل ضمن المنصة.
• التحكم والوصول العائلي المشترك: مشاركة صلاحية متابعة الخزان وإشعاراته مع جميع أفراد الأسرة أو مسؤولي الصيانة بلحظة واحدة.
• الربط بالمساعدات الصوتية: استعراض حالة المنسوب والتنبيهات عبر الأوامر الصوتية مع Amazon Alexa و Google Assistant.

إعدادات التطبيق وسيناريوهات الأتمتة المتقدمة (Automation Routines):

• معايرة أبعاد الخزان: واجهة مرنة تتيح إدخال العمق الكلي للخزان ونصف القطر وحساب السعة باللتر بدقة.
• سيناريو حماية الدينامو ومضخة الرفع (Dry-Run Protection): إنشاء أمر تلقائي بإيقاف القاطع أو الفيش الذكي المتصل بالدينامو فور هبوط منسوب المياه إلى 15% لحمايته من الاحتراق.
• سيناريو التعبئة التلقائية ومنع الفيضان: تشغيل صمام أو محبس المياه الذكي (Tuya Smart Valve) عندما ينخفض المنسوب إلى 25%، وإغلاقه فوراً عند الوصول إلى 95% لمنع فيضان السطح وهدر المياه.
• جدولة التقارير ومعدلات الاستهلاك: رسم بياني يوضح نمط استهلاك المبنى للمياه أو الوقود يومياً وأسبوعياً للكشف المبكر عن أي تسريبات خفية في الشبكة.

مقاومة العوامل الجوية ومستويات العزل:

صُنعت وحدة الاستشعار الخارجية ومجس الصدى وفق معيار العزل المائي والغبار الصارم IP67، مما يجعلها منيعة ضد الأمطار، بخار الماء المشبع داخل الخزانات المغلقة، أبخرة الكلور والديزل، والأشعة فوق البنفسجية المباشرة (UV-Resistant) لضمان العمل المستقر في درجات الحرارة المرتفعة.

المواصفات الفنية:

• تقنية الاستشعار: موجات فوق صوتية غير تلامسية (Non-contact Ultrasonic)
• نطاق قياس العمق: 0.1 متر إلى 3 أمتار (0.1 - 3.0m)
• دقة القياس: 0.1% من المدى المقاس
• بروتوكول الاتصال اللاسلكي: Wi-Fi 2.4GHz b/g/n
• طول كابل رأس المستشعر: 3 أمتار (موصل أنثى لولبي مقاوم للماء)
• درجة حماية العزل: رأس الحساس معزول بتصنيف IP67

المواصفات المادية:

• نوع وسن التثبيت: سن لولبي قياسي G2 بوصة (DN50) بقطر خارجي 60 مم

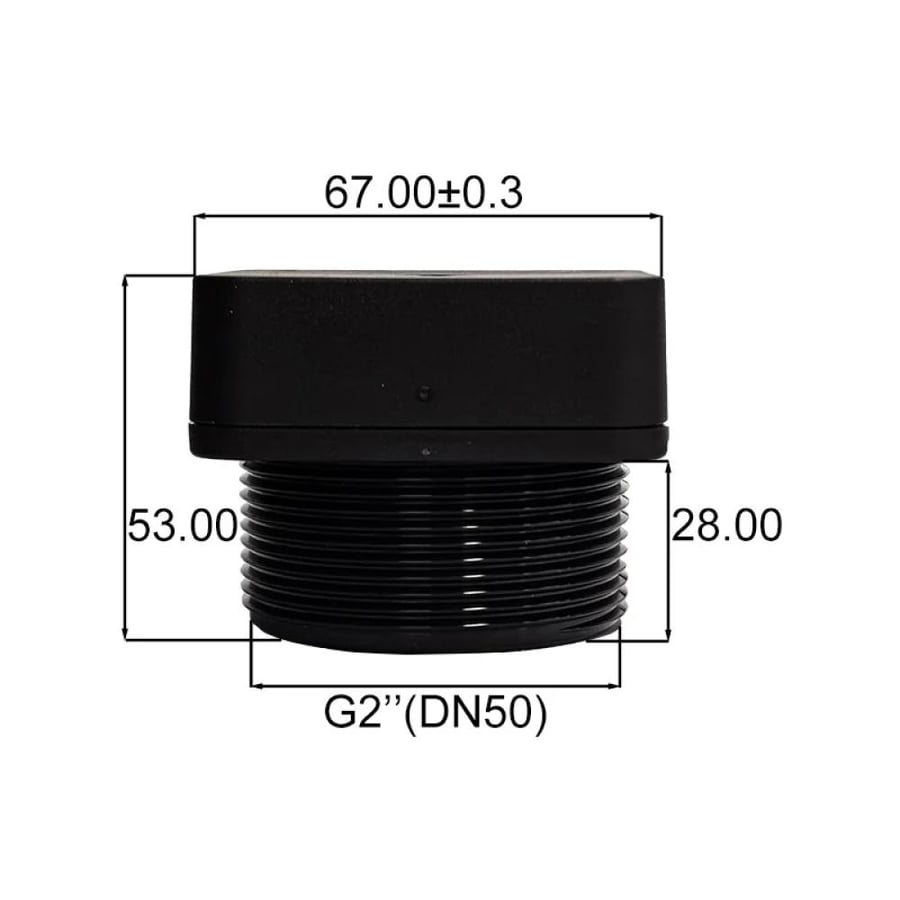

• أبعاد رأس الحساس: 67 مم (عرض) × 53 مم (ارتفاع كلي) × 28 مم (ارتفاع السن الملولب)
• مادة الهيكل: بوليمر صناعي عالي الكثافة مقاوم للتآكل والكيماويات والزيوت
• اللون: أسود غير لامع

محتويات العبوة:

في حال اختيار إصدار المحول الكهربائي:

• 1 × رأس مستشعر منسوب السوائل الذكي TLC2502 مع كابل مدمج بطول 3 أمتار (موصل أنثى ضد الماء)
• 1 × محول طاقة منزلي AC-DC (دخل 100-240V، خرج 5V DC 1A) مع قابس بريطاني UK ثلاثي وكابل بطول 1.5 متر بفيش ذكر ضد الماء
• 1 × صامولة تثبيت ملولبة مقاس G2" وحلقة عزل مطاطية مانعة للتسريب
• 1 × دليل إرشادات التركيب والربط بتطبيق الجوال

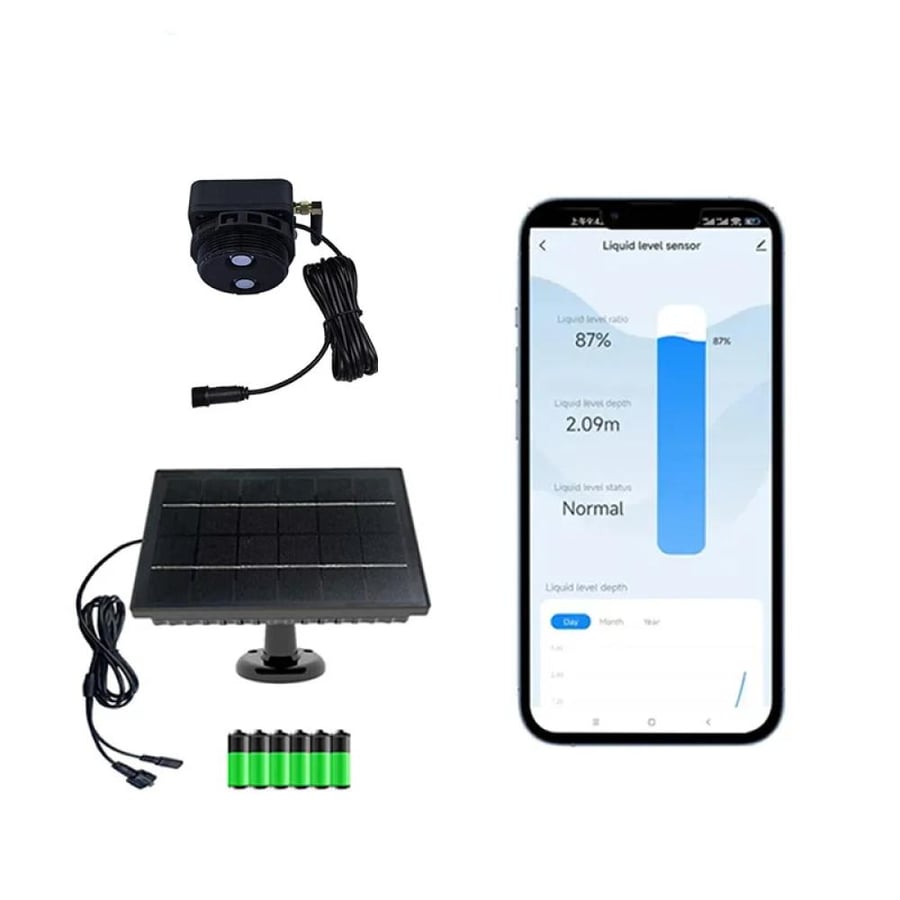

في حال اختيار إصدار الطاقة الشمسية:

• 1 × رأس مستشعر منسوب السوائل الذكي TLC2502 مع كابل مدمج بطول 3 أمتار (موصل أنثى ضد الماء)

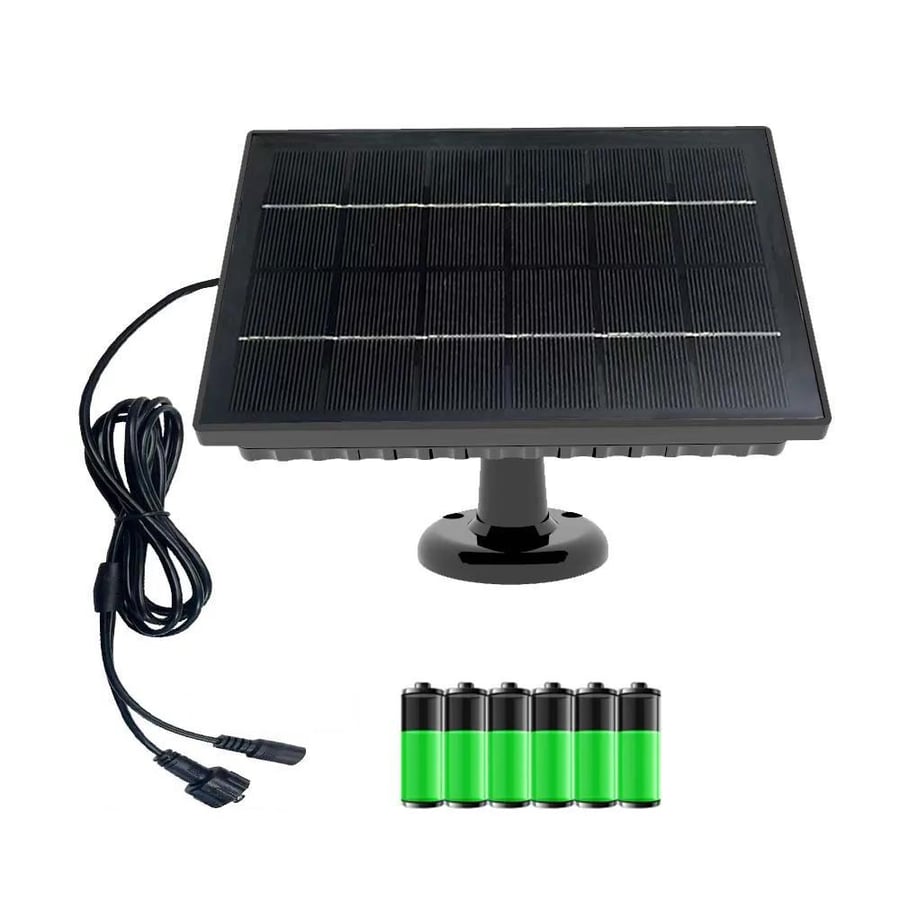

• 1 × لوح طاقة شمسية خارجي طراز SP-2417 بقدرة 3.3W بمخرج 5V/1.5A.
• 6 × بطاريات ليثيوم قابلة لإعادة الشحن طراز 18650 سعة كل منها 3000mAh (إجمالي 18,000mAh).
• 1 × قوس وحامل تثبيت جداري بسن نحاسي 1/4 بوصة.
• 1 × صامولة تثبيت ملولبة وحلقة عزل مطاطية
• 1 × دليل إرشادات التركيب والربط

أكمل إعدادك (تُشترى معًا بشكل متكرر):

موارد ومخططات مفيدة:

الأسئلة الشائعة (FAQs):

س: هل يمكن استخدام هذا المستشعر لقياس مستوى الديزل والزيوت؟

ج: نعم. بفضل تقنية الموجات الصوتية غير التلامسية وهيكله المقاوم للمواد الهيدروكربونية، يقيس المستشعر مستويات الديزل والوقود والزيوت بكفاءة تامة دون أي تلامس مع السائل.

س: ما فائدة ربط المستشعر بتطبيق Tuya أو Smart Life مقارنة بالشاشات العادية؟

ج: التكامل الشامل. لا يقتصر الأمر على معرفة المنسوب عن بُعد فقط، بل يمكنك برمجة التطبيق ليتحكم تلقائياً في مفاتيح المضخات والمحابس الكهربائية لإيقاف التعبئة أو منع الجفاف دون أي تدخل بشري.

س: لماذا يُنصح باستخدام ريشة التخريم 60 مم أثناء التركيب؟

ج: لأنها تطابق قطر سن المستشعر الملولب (G2" / DN50) بالمليمتر. تمنحك فتحة دائرية محكمة على الغطاء البلاستيكي أو المعدني تضمن تثبيتاً عمودياً مستقراً وعزلاً كاملاً يمنع دخول الأتربة للخزان.

س: هل يتأثر المستشعر بانقطاع الكهرباء في إصدار الطاقة الشمسية؟

ج: لا. تشحن خلايا الطاقة الشمسية 3.3W بطاريات الليثيوم 18650 نهاراً، لتعمل المنظومة باستقلالية تامة على مدار 24 ساعة حتى أثناء فترات الغيوم.

س: كم تدوم بطارية لوح الطاقة الشمسية في حال انعدام الشمس تماماً؟

ج: بفضل السعة التخزينية الكبيرة (18,000mAh عبر 6 بطاريات 18650 مدمجة)، تمنح المنظومة مستشعر الخزان استقلالية تشغيلية متواصلة تصل إلى عدة أسابيع دون أي شمس، ويعاد شحنها بالكامل خلال 16–18 ساعة سطوع، مع إمكانية متابعة نسبة الشحن عبر 4 مؤشرات LED خلفية.

الكلمات المفتاحية:

مستشعر-منسوب-المياه، حساس-خزان-ذكي، التراسونيك، قياس-الديزل-والوقود، تويا-سمارت، سمارت-لايف، انذار-فيضان-الخزان، واي-فاي، طاقة-شمسية، ابحر، السعودية

التثبيت والتوصيل:

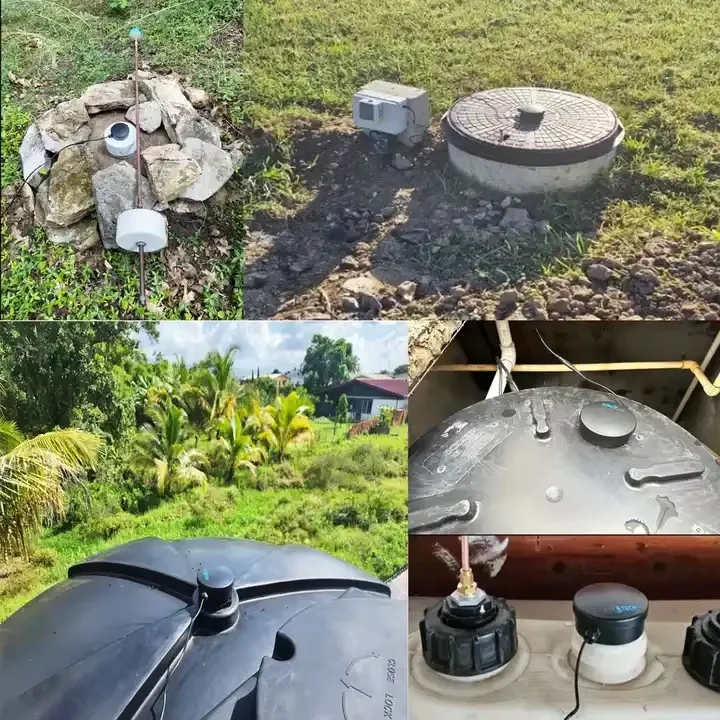

1. حدد موضعاً أفقياً مسطحاً في أعلى نقطة على غطاء الخزان (بعيداً عن مدخل تدفق السائل لتجنب تلاطم الأمواج).
2. افتح فتحة دائرية بقطر 60 مم في الغطاء باستخدام ريشة التخريم الدائرية.
3. أنزل سن المستشعر الملولب (G2") في الفتحة، وثبت الصامولة وحلقة الإحكام المطاطية بإحكام لمنع تسرب الأبخرة.
4. صل كابل المستشعر (طول 3 أمتار) بكابل الطاقة (المحول المنزلي أو لوح الطاقة الشمسية)، ثم أحكم قفل الصامولة الخارجية المانعة لتسرب المياه.
5. افتح تطبيق Tuya Smart أو Smart Life، واضغط على (+) لإضافة الجهاز عبر شبكة 2.4GHz Wi-Fi.
6. أدخل أبعاد الخزان (الارتفاع الكلي والمسافة من الحساس لأعلى منسوب) لتفعيل القراءات والإنذارات اللحظية.

⚠️ احتياطات السلامة (Safety Precautions):

1. تجنب تثبيت الحساس مباشرة فوق فتحة ماسورة التعبئة أو بالقرب من جدران الخزان المتعرجة لمنع ارتداد الصدى الصوتي الخاطئ.
2. احرص على وجود مسافة أمان لا تقل عن 10 سم بين وجه المجس وأعلى منسوب يصل إليه السائل لتفادي الوقوع في المنطقة العمياء.
3. تأكد من إحكام إغلاق فيش التوصيل اللولبي المقاوم للماء جيداً لمنع تسرب مياه الأمطار أو الأبخرة إلى نقاط التلامس الكهربائية.
