مستشعر حركة ميني غاطس 20 مم للإنارة التلقائية 220V

مستشعر حركة ذكي وعالي الدقة يعتمد تقنية الأشعة تحت الحمراء (PIR) لرصد الحركة الحرارية للجسم البشري بدقة عالية وتفعيل الإنارة تلقائياً فور الدخول. يتميز بجرم غاطس مدمج جداً بقطر فتحة تركيب لا يتعدى 20 مم، مما يجعله مخفياً تماماً داخل الأسقف الجبسية أو الخزائن. يعمل بجهد كهربائي مباشر 220V مع قدرة تحميل تصل حتى 40 واط، ليوفر حلاً عملياً واقتصادياً لأتمتة الممرات والمرافق دون الحاجة لمعدات أو برمجيات معقدة.

مميزات المنتج:

• تقنية استشعار حرارية متطورة لرصد الأجسام بدقة متناهية.
• تصميم ميني غاطس بقطر تركيب 20 مم يندمج بسلاسة مع الديكور.
• توصيل مباشر على جهد 220V دون الحاجة لمحول أو مزود طاقة إضافي.
• خيارات ضبط مرنة لزمن البقاء وحساسية الضوء المحيط عبر حلقات التحكم.
• قدرة تشغيل آمنة للأحمال الخفيفة حتى 40 واط لكفاءة طاقة عالية.

💡 التكنولوجيا (ببساطة):

يعتمد المستشعر في عمله على مستشعر بيروالكهربائي محاط بعدسة فرينل مدمجة تقوم بتقسيم مجال التغطية إلى مناطق استشعار متعددة. عندما يتحرك جسم الإنسان داخل منطقة الكشف، يطرأ تغير في التوزيع الحراري الملتصق بالعدسة، فيقوم المستشعر بتحويل هذا التغير إلى إشارة كهربائية فورية تغلق الدائرة وتفعل التيار المتصل بالإضاءة، مما يضمن استجابة حركية لحظية لا تتأثر بحركة الهواء أو الأصوات المحيطة.

التوجيه والتغطية:

يتأثر مدى ورصد الحركة بشكل مباشر بوضعية وزاوية التثبيت. بالإضافة إلى التركيب السقفي التقليدي بارتفاع 2.2 إلى 3 أمتار لتغطية مخروطية دائرية بزاوية 110 درجات، يمكن تثبيت المستشعر جانبيًا داخل القواطع الجدارية أو ألواح الخشب والديكور لرصد الحركة العرضية عند المداخل والممرات. يوفر التركيب الجانبي حساسية عالية للالتقاط فور قطع شعاع الاستشعار، مع ضرورة تجنب توجيه العدسة نحو مصادر الحرارة المباشرة أو التكييف لتفادي القراءات الخاطئة.

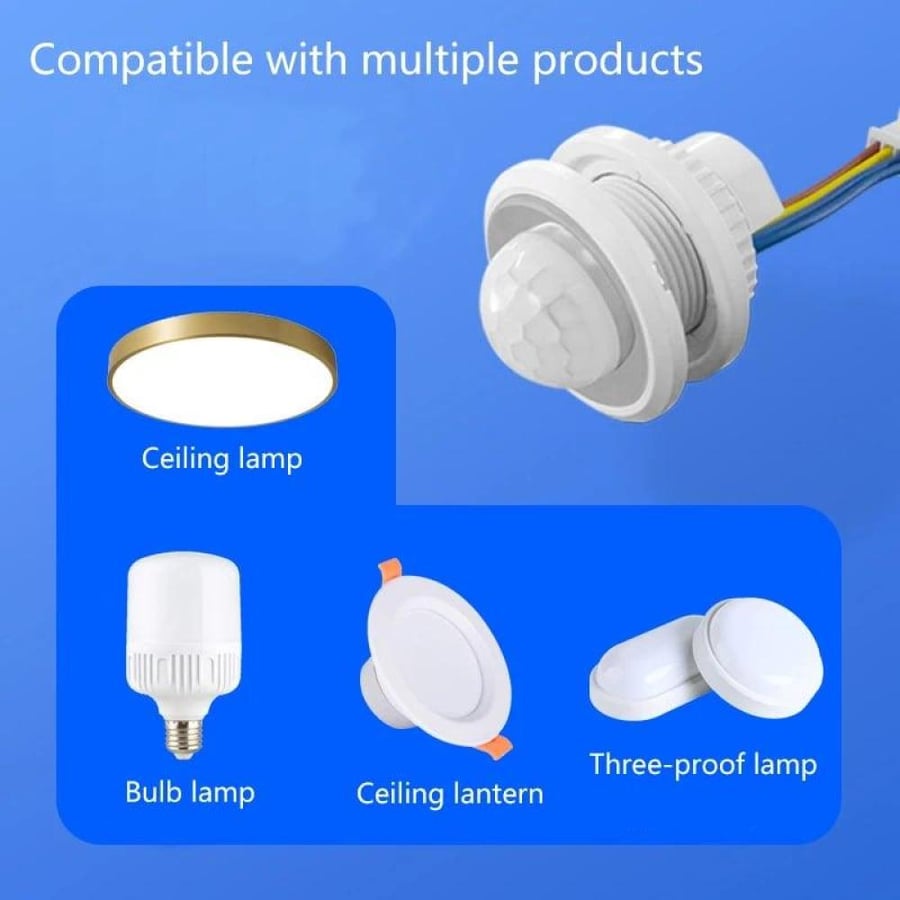

التوافق:

تم تصميم المستشعر ليتوافق بسلاسة مع معظم حلول الإنارة الحديثة ذات الأحمال الخفيفة، مثل لمبات الليد السبوت لايت، أشرطة الليد المباشرة التي تعمل بجهد 220V، وأضواء السقف المدمجة. يمنحك هذا المستشعر مرونة كاملة لدمجه ضمن وحدات الإضاءة المخفية في الممرات أو تحفيز الإضاءة الداخلية للخزائن رفيعة المستوى دون أي تعارض تقني.

الأحمال والقدرة:

يتحمل المستشعر قدرة كهربائية اسمية تصل إلى 40 واط كحد أقصى عند الجهد المباشر 220V. لضمان الاعتمادية واستدامة عمل المستشعر لسنوات طويلة، يُوصى بعدم تجاوز هذا الحد التشغيلي، ويُمنع تماماً ربطه مع الأحمال الثقيلة مثل المحركات أو المحولات الضخمة مباشرة؛ وفي حال الحاجة للتحكم بأحمال أعلى، يلزم ربط المستشعر بكونتاكتور أو مرحل كهربائي (Relay) لتفادي تلف المفتاح الداخلي.

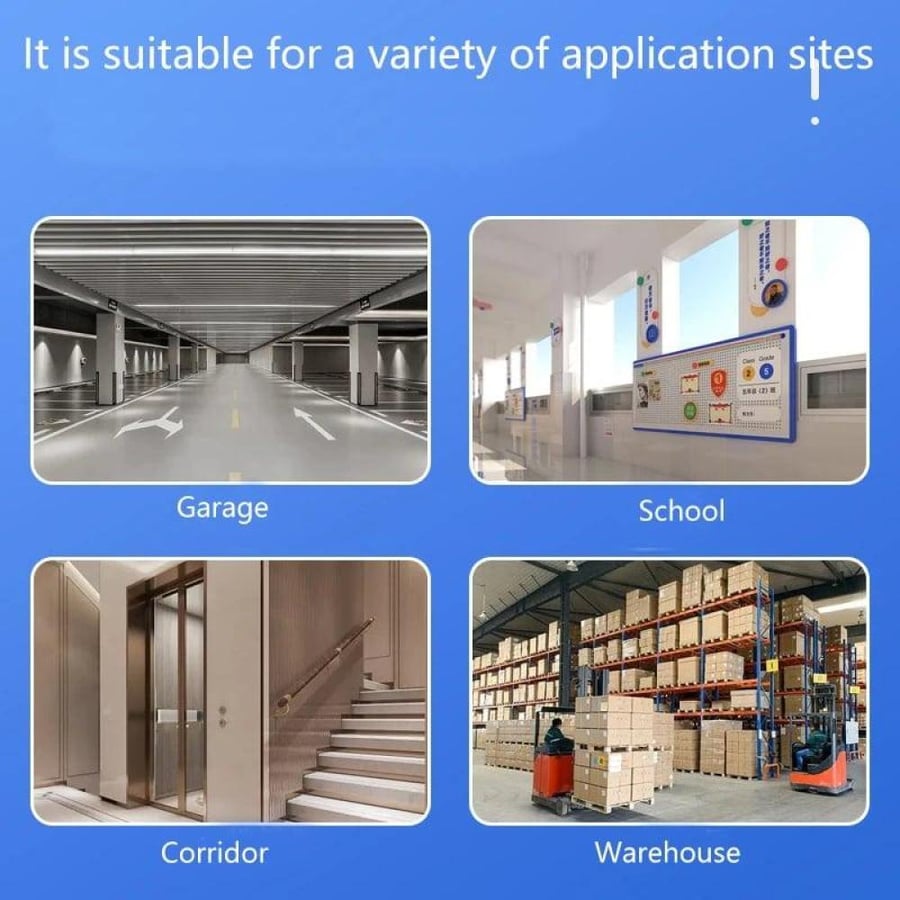

التطبيقات العملية وسيناريوهات الاستخدام:

يُعد هذا المستشعر الخيار المثالي للممرات الضيقة، صالات التوزيع، المداخل الفندقية، والمرافق الصحية، إضافة إلى الأسقف الجبسية الداخلية والأثاث المدمج مثل الخزائن وغرف الملابس. يغطي المستشعر زاوية كشف مخروطية تصل إلى 110 درجات وبمدى شعاعي يتراوح بين 3 إلى 5 أمتار، مما يفرض تثبيته في موقع مركزي يضمن رصد نقطة الدخول الرئيسية بوضوح. كما يتيح تفعيل الإضاءة الهدوئية تلقائياً ليلاً عند فتح الباب أو المرور في الممر وإغلاقها تلقائياً بعد خروج الشخص.

الأتمتة وتسلسل الإجراءات:

يتيح هذا المستشعر بناء سلسلة إجراءات تشغيلية آلياً دون الحاجة لشبكة إنترنت أو برمجة معقدة؛ فعند ربطه مع مرحل كهربائي متعدد المخارج (Relay)، يمكن للمستشعر تشغيل إنارة الممر وتفعيل مروحة الشفط أو شريط إضاءة مخفي في نفس اللحظة فور رصد الحركة، ثم إيقاف المنظومة بالكامل بتسلسل زمني محدد بعد خروج الشخص، مما يعزز كفاءة استهلاك الطاقة ويرفع مستوى الأتمتة التشغيلية بالمكان.

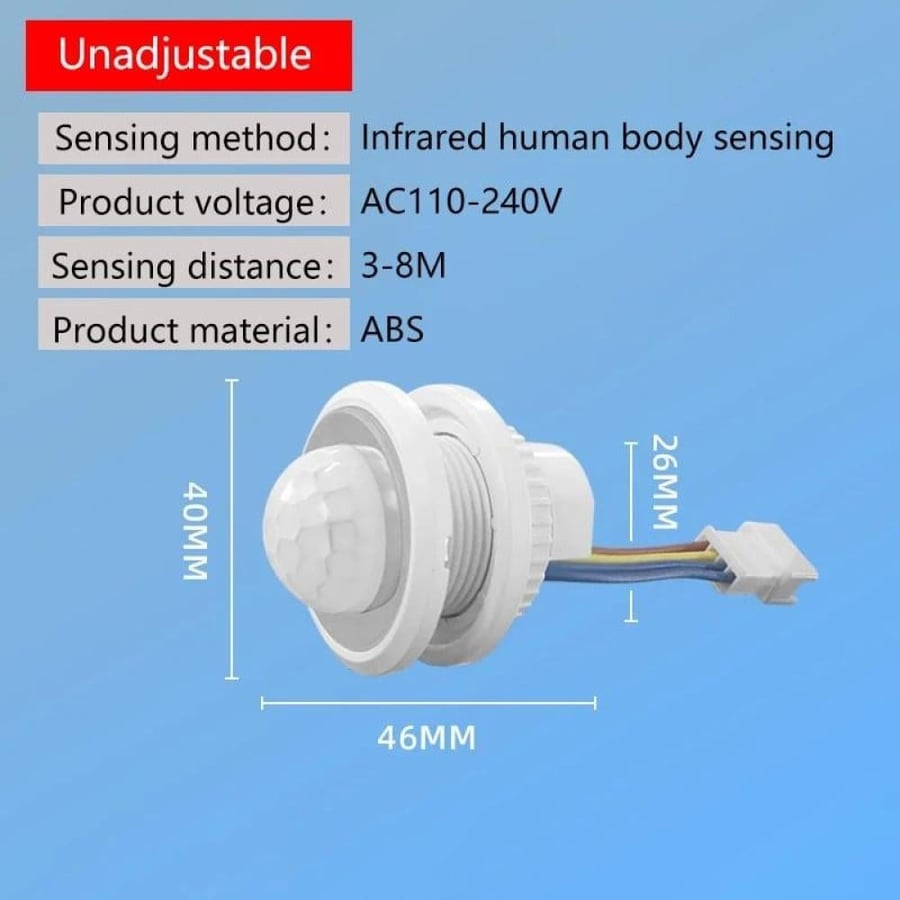

📊 المواصفات الفنية والفيزيائية:

جهد التشغيل: AC 110V - 240V

مسافة الاستشعار: 3 - 8 أمتار

زاوية الرؤية: 110 درجات (مخروطي)

تأخير الإغلاق: 15 ثانية / 45 ثانية / 5 دقائق

حساسية الضوء: ظلام دامس ($\le$2Lux) / ظلام خفيف ($\le$25Lux) / طوال اليوم (2000Lux)

أقصى حمل: 40 واط (LED ومصابيح التوفير)

مادة الهيكل: بلاستيك ABS المقاوم للاشتعال

الأبعاد: 40 مم × 46 مم

فتحة التركيب: 26 مم

معيار الحماية: IP54

المواصفات الفنية للمنتج:

• الجهد التشغيلي: 110 - 240V AC (50/60Hz)
• أقصى حمل تشغيلي: 40 واط (40W)
• تقنية الاستشعار: الأشعة تحت الحمراء (PIR)
• زاوية الكشف: 110 درجة (مخروطي / جانبي)
• مدى الكشف الشعاعي: 3 إلى 5 أمتار
• زمن التأخير (Delay): قابل للضبط من 15 ثانية حتى 5 دقائق
• حساسية الضوء (Lux): قابلة للضبط (عمل ليلي فقط أو على مدار الساعة)

المواصفات المادية للمنتج:

• قطر فتحة التركيب: 20 مم
• عمق البروز الخارجي: 25 مم
• مادة الجرم الخارجي: بلاستيك ABS مقاوم للحريق
• لون الجرم: أبيض ناصع
• درجة الحماية: IP20 (مخصص للمساحات الداخلية الجافة)

محتويات العبوة:

1 مستشعر حركة ميني غاطس 20 مم 220V.

🔍 الكلمات المفتاحية:

مستشعر حركة ذكي مدمج، تشغيل الإضاءة أوتوماتيكياً في الممرات، حساس حركة للسقف 20 مم، توفير استهلاك كهرباء الإنارة، حساس حركة PIR ، أبحِر، Abhir، Embedded motion sensor switch, Ceiling PIR sensor switch 240V, Automatic LED light control switch

منتجات تقترحها أبحِر أونلاين لاكتمال النظام:

[شريط إضاءة LED ملون COB]: ربطه مع الحساس يمنحك إضاءة مخفية وخافتة أسفل السرير أو خزائن المطبخ تعمل أوتوماتيكياً بمجرد اقترابك ليلاً دون إزعاج النائمين.

[مصابيح داون لايت ليد سقفية]: ربطها مع الحساس في ممرات المنزل يوفر لك شبكة إنارة أوتوماتيكية متناسقة تختفي داخل السقف وتغنيك تماماً عن المفاتيح الجدارية.

🔗 موارد وروابط مفيدة

[دليل التركيب والتهيئة بالفيديو]: فيديو تعليمي عبر قناتنا على اليوتيوب يشرح خطوة بخطوة طريقة عمل الفتحة وربط الدائرة الكهربائية للحساس بكل بساطة لتسهيل التثبيت الذاتي.

[دليل اختيار وتعديل مؤقت الحساس الذكي]: مقال فني شامل بمدونتنا يشرح طريقة معايرة مفاتيح الـ Lux والوقت الخلفية للحصول على أفضل استهلاك.

🛠️ طريقة التوصيل والتركيب وقواعد التهيئة الآمنة

1. احرص أولاً على قفل قاطع الكهرباء الرئيسي للمنزل قبل البدء لضمان سلامتك الكاملة أثناء التمديد الكهربائي.
2. قم بعمل فتحة دائرية قياسية في الجبس أو الخشب بقطر يتراوح بين 25.5 مم إلى 26 مم باستخدام ريشة الحفر المناسبة.
3. مرر أسلاك الحساس عبر الفتحة؛ ستجد ثلاثة أسلاك ملونة كالتالي: يوصل السلك البني (L) بخط الكهرباء الحار القادم من الجدار، ويوصل السلك الأزرق (N) بالخط المحايد (البارد)، بينما يوصل السلك الأصفر بخط الإضاءة أو اللد مباشرة ليعمل كجسر لتغذية المصباح بالطاقة عند الحركة.
4. ادفع جسم الحساس داخل الفتحة وثبته بإحكام باستخدام حلقة التثبيت اللولبية الخلفية ليصبح مستوياً تماماً مع السقف.
5. اضبط مفاتيح المعايرة الخلفية؛ اختر المدة الزمنية المفضلة (15 ثانية للممرات أو 5 دقائق للمستودعات)، واضبط مستوى الإضاءة المحيطة (Deep Dark) لضمان عدم عمل الحساس إلا في الظلام وتوفير أقصى طاقة.

❓ الأسئلة الشائعة والمتكررة:

أنا لست كهربائياً، كيف يمكنني معرفة الأسلاك وتوصيلها بنفسي دون إتلاف الحساس؟

بكل تأكيد يمكنك ذلك والأمر ممتع جداً كهاوٍ؛ الحساس يعمل ببساطة كـ "جسر طاقة" ذكي بين الكهرباء واللمبة. ستجد ثلاثة أسلاك ملونة: السلك البني (L) يوصل بالكهرباء الرئيسية القادمة من الجدار (الحار)، والسلك الأزرق (N) يوصل بالخط المحايد (البارد)، والسلك الأصفر هو الذي يخرج من الحساس ليغذي اللمبة مباشرة بالطاقة عند استشعار الحركة. كل ما تحتاجه هو إقفال قاطع الكهرباء الرئيسي للمنزل قبل البدء كإجراء أمان، وتستمتع بتجربتها بنفسك!

هل يحتاج هذا المستشعر إلى محول كهربائي (Power Supply) للعمل؟

لا، يعمل المستشعر مباشرة على جهد كهرباء البيت 220V، مما يسهل عملية ربطه بالخطوط الجدارية والسقفية دون الحاجة لإضافة محولات خارجية.

ماذا يحدث إذا قمت بتوصيل إضاءة بقدرة أعلى من 40 واط؟

توصيل أحمال تتجاوز 40 واط يؤدي إلى إجهاد المرحل الداخلي وتلف المستشعر. في حال الرغبة بتشغيل أحمال أكبر، يجب ربط الخرج بمشغل كونتاكتور خارجي.

هل يمكن ضبط المستشعر ليعمل في الظلام فقط؟

نعم، يحتوي المستشعر على مفتاح محلي لضبط حساسية الضوء المحيط، حيث يمكنك تعديله ليعمل فقط عند انخفاض الإضاءة ليلاً أو ليعمل على مدار الساعة عند رصد أي حركة.

هل يسبب هذا الحساس أي التماس كهربائي إذا قمت بتوصيله على شريط إضاءة (LED Strip) أو لمبات سقف متعددة؟

لا نهائياً طالما أنك ضمن الحدود الآمنة؛ الحساس مصمم بدوائر مدمجة مخصصة للأحمال الذكية الصغيرة وتتحمل قدرة إجمالية تصل إلى 40 واط كحد أقصى. ونظراً لأن لمبات الليد وشرائط الإضاءة الحديثة تستهلك طاقة ضئيلة جداً (تتراوح غالباً بين 5 إلى 12 واط)، يمكنك ربط مصباحين إلى 3 مصابيح ليد صغيرة على حساس واحد بكل أمان ودون أي خوف من زيادة الحمل.
