صندوق الطاقة ل JTAG تستخدم ل ECU Openport J2534 صندوق الطاقة JTAG ECU مبرمج ECU فلاش مع محولات كاملة

<kse:widget data-widget-type="customText" id="1005000000873237" type="custom"></kse:widget>

<kse:widget data-widget-type="customText" id="1005000000874094" type="relation"></kse:widget>

<kse:widget data-widget-type="customText" id="1005000000873231" type="custom"></kse:widget>

ملاحظة للمشتري قبل الطلب:

لا يحتوي صندوق الطاقة هذا على برنامج لهذا الجهاز ، لذلك لا يوفر أي روابط أو ملفات CD أو برامج.

يستخدم طلب صندوق الطاقة هذا جنبًا إلى جنب مع بعض الأدوات الأخرى من وحدة التحكم عن بعد ، على سبيل المثال KTAG/KTM FLASH/SM2 PRO/OPENPORT الخ... ، الوظيفة الرئيسية لتوفير وحدة تحكم عن بعد مختلف إمدادات الطاقة للإشارة.

صندوق طاقة لـ JTAG يستخدم لجهاز ECU Openport J2534 صندوق طاقة JTAG ECU مبرمج ECU فلاش مع محولات كاملة

وصف لصندوق الطاقة:

إنه متوافق في الوضع التلقائي مع برامج التحميل التي تستخدم:

غي ، 12 دبوس;

Ack ، 15 سنًا أو.

تحتوي الأداة على مقاومات تحديد حالية مدمجة على خطوط الإشارة التالية:

إعادة الضبط-،

حذاء-، ،

CNF1-ey.

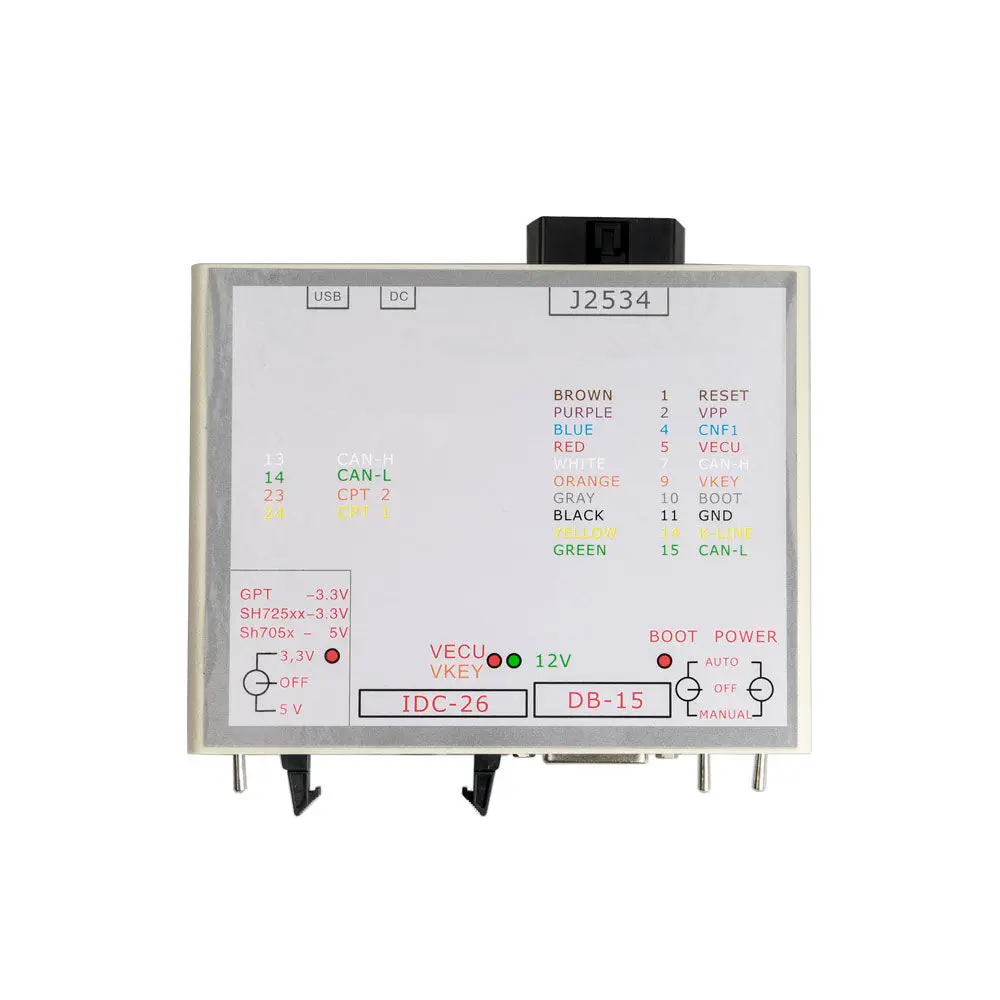

أضواء:

1. LED بالقرب من مفتاح 5V/our يشير إلى مصدر الجهد 5V أو V.

2. VECU ، VKEY LED يشير إلى إمدادات الجهد VECU و VKEY.

3. 12 فولت ليد يشير إلى الجهد الكهربائي.

4. BOOT LED يشير إلى الجهد على خرج CNF1 (يعمل الصمام على حد سواء للمدخلات والمخرجات).

ضوابط صندوق الطاقة:

الأداة لديها3 مفاتيحللعمل في أوضاع مختلفة.

قوة:

التحكم في الطاقة. تحتوي الأداة على ثلاثة أوضاع لإمداد الطاقة إلى وحدة التحكم الإلكتروني: يسمح إيقاف التشغيل بإزالة جميع إشارات الطاقة والتحكم من الموصلات. لوازم يدوية للطاقة لمحطات VECU و VKEY ومخرجات التحكم وفقًا للتكتيكات المختارة ؛ تلقائي ، تحكم أوتوماتيكي ، يتم التحكم بالطاقة في هذا الوضع بواسطة برنامج التحميل بإشارة خط (15 سنًا L).

بوت:

يسمح التحكم المتزامن في الحذاء وإعادة الضبط وإشارات CNF1 (، V): OFF ، بإزالة جميع إشارات التحكم من الموصل ؛ السحب اليدوي وإعادة التشغيل إلى الإشارة الناقصة ، و CNF1 إلى + V ؛ تلقائي ، تحكم تلقائي ، في هذا الوضع في الإقلاع ، يتم التحكم في إعادة الضبط وإشارات cn1 في وقت واحد بواسطة برنامج التحميل (12 دبوس ، OEM12).

GPT:

Dor لrenesas و Tricore مع GPT cps. من الضروري استخدام 5V أثناء العمل مع SH705x CPUs ، وفي حالات أخرى يجب استخدام av V.

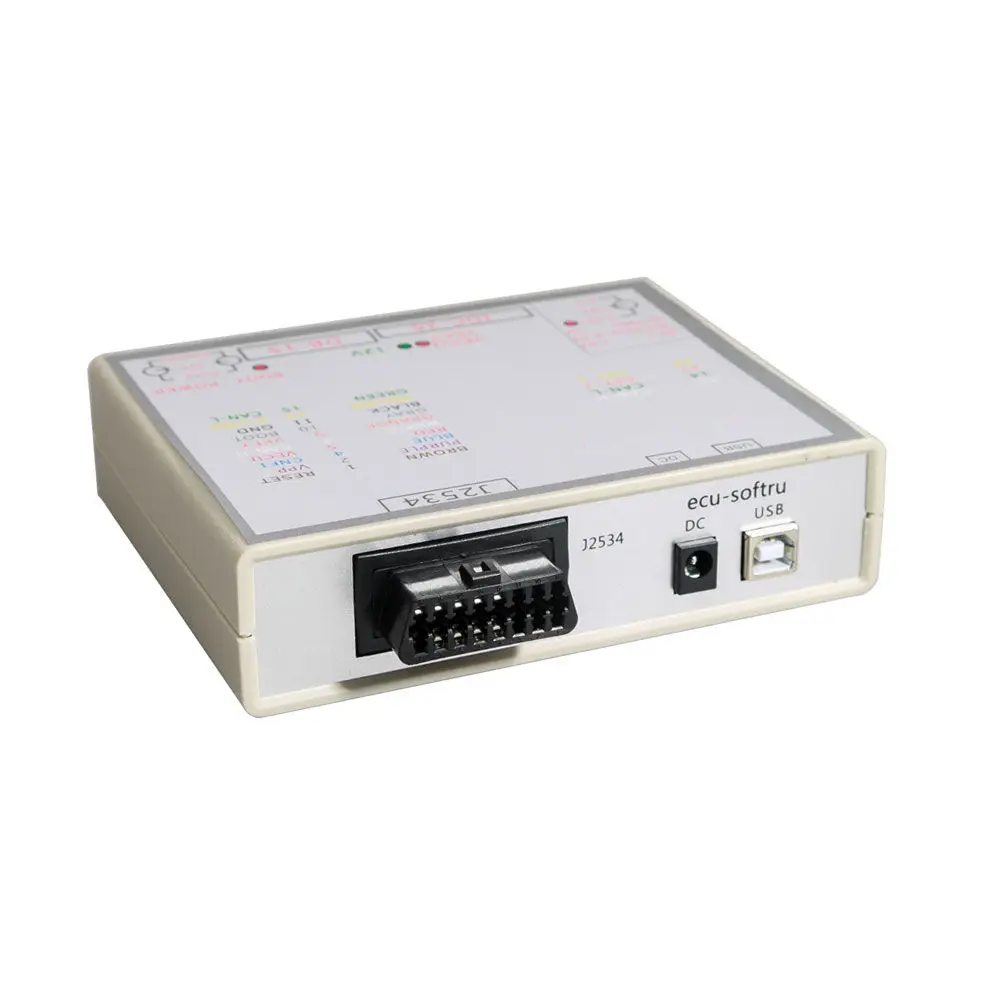

تم تركيب الأداة مع موصلات متعددة الأغراض تسمح بإنشاء الاتصالات بمرونة:

USB:

مصممة للاتصال بالكمبيوتر. يجب توصيله عند تمكين محول USB - UART المدمج ؛

العاصمة:

مصممة لتشغيل الدائرة المدمجة بالإضافة إلى وحدة التحكم الإلكترونية المتصلة. يوصى باستخدام وحدات الجودة فقط مع جهد خرج 12 فولت. أثناء قراءة كلمة المرور ، عندما يكون ذلك مستحيلًا في السيارة ، يجب ملاحظة أن محولات الجهد العالي في ECUs تستهلك تيار عالٍ إلى حد ما في البداية والتي يمكن أن تؤدي إلى آلية الحماية أو حتى تؤدي إلى تلف وحدة الطاقة ؛

J2534 (من):

مصممة لربط واجهة الاسم نفسه بـ ؛ ؛

رباط:

مصممة للاتصال بموصل وحدة تحكم عن بعد الرئيسي. يوصى باستخدام كابلات 14P600KT02 أو 14P600KT03 أو كابلات مماثلة ؛

رباط:

مصممة للاتصال مباشرة بلوحة ECU أو عبر المحول إلى الرأس الخاص. يوصى باستخدام كبل 14P600KT06 أو كبل مماثل لـ Tricore GPT.

يوصى باستخدام مجموعة أدوات تطوير الفلاش للوميض لـ Renesas cps.

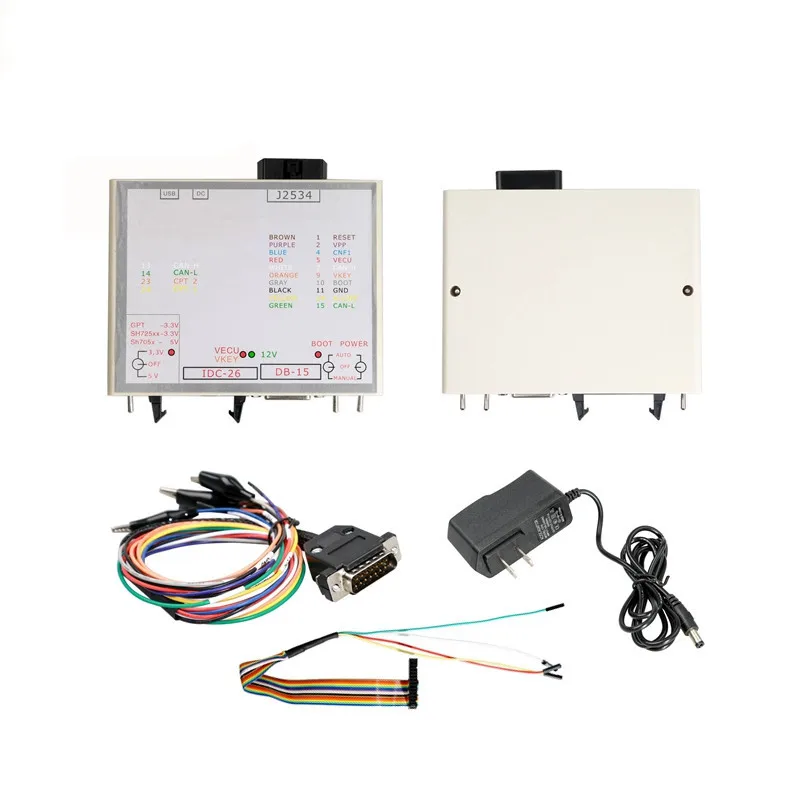

قائمة الحزمة:

1 × باور بوكس

1 × الرسم البياني سلك اللون

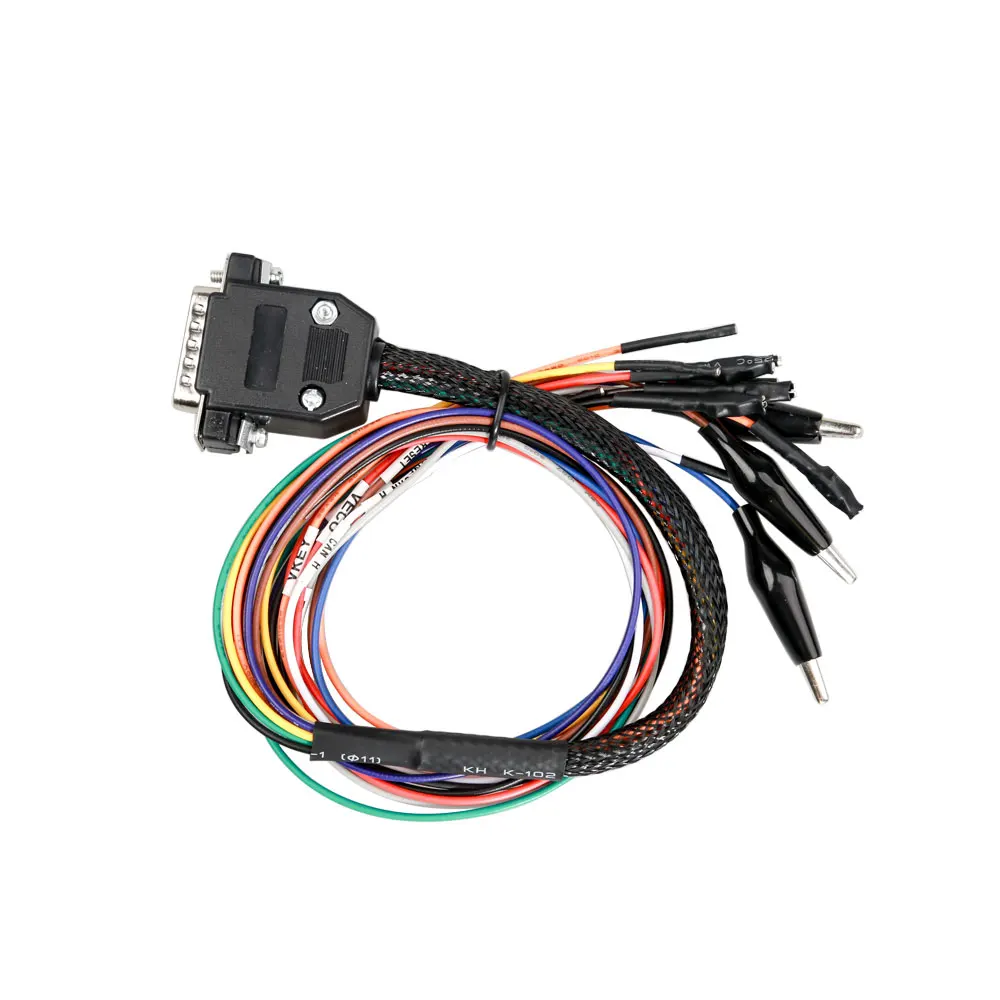

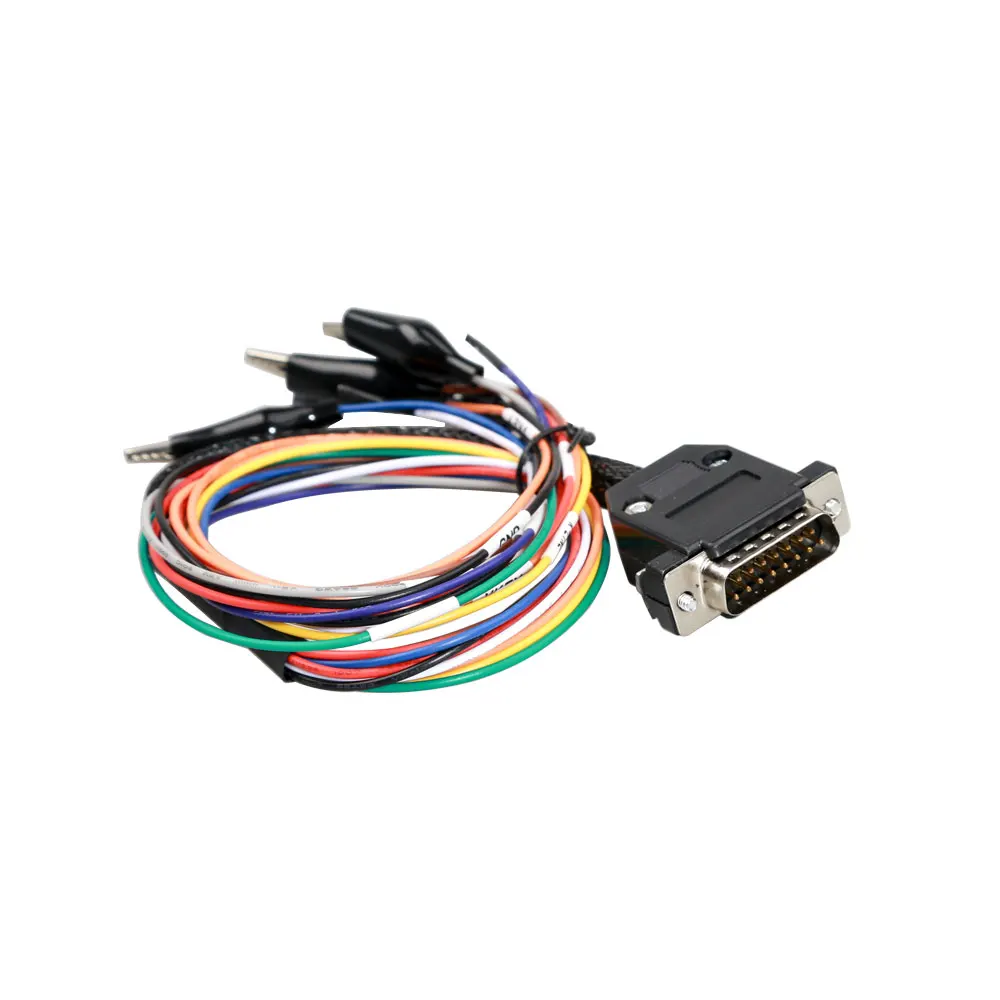

1 × كابل ملون GPT

1 × قابس شاحن
