مضخة مياه بالاتينو CPM158 أو CPM170 لتغذية الخزانات والري
999ر.س
وصف المنتج
مضخات مياه بالاتينو باللون الأزرق من سلسلتي CPM158 و CPM170، بتصميم أفقي يضم محركًا بزعانف تبريد وبيت مضخة أماميًا وقواعد تثبيت. تعرض الصورة خيارين تختلف بينهما القدرة وقيم الرفع والتدفق.
يناسب اختيار الموديل الصحيح احتياج شبكة الماء وحالة السحب والارتفاع المطلوب. ويتيح عرض بيانات كل خيار على حدة المقارنة بينهما دون الخلط بين قيم أحد الموديلين والآخر.
يعتمد اختيار مضخة المياه على المسار الذي سيقطعه الماء وارتفاع نقطة التسليم ومعدل التصريف المطلوب. لذلك تُقرأ القدرة مع بيانات الرفع والتدفق وظروف التركيب، بدل اختيار الجهاز على عدد الأحصنة وحده أو على أكبر رقم ظاهر في المواصفات.
مواصفات المنتج
- الخيار الأول: PALATINO CPM158 / 0830
- قدرة CPM158 المذكورة: 1.1 حصان
- أقصى رفع CPM158 المذكور: 40 متر
- أقصى تدفق CPM158 المذكور: 160 لتر/دقيقة
- أقصى شفط CPM158 المذكور: 9 أمتار
- الخيار الثاني: PALATINO CPM170 / 0833
- قدرة CPM170 المذكورة: 1.5 حصان
- أقصى رفع CPM170 المذكور: 45 متر
- أقصى تدفق CPM170 المذكور: 200 لتر/دقيقة
- أقصى شفط CPM170 المذكور: 9 أمتار
- مقاس المدخل والمخرج المذكور: 1 × 1 بوصة
- التجهيز الظاهر: قواعد تثبيت ووحدة كهربائية علوية وزعانف تبريد
مميزات المنتج
- خياران بمواصفات منفصلة لسهولة المقارنة.
- قواعد تثبيت ظاهرة في التصميم.
- محرك ذو زعانف تبريد.
- مدخل ومخرج 1 بوصة وفق البيانات المرسلة.

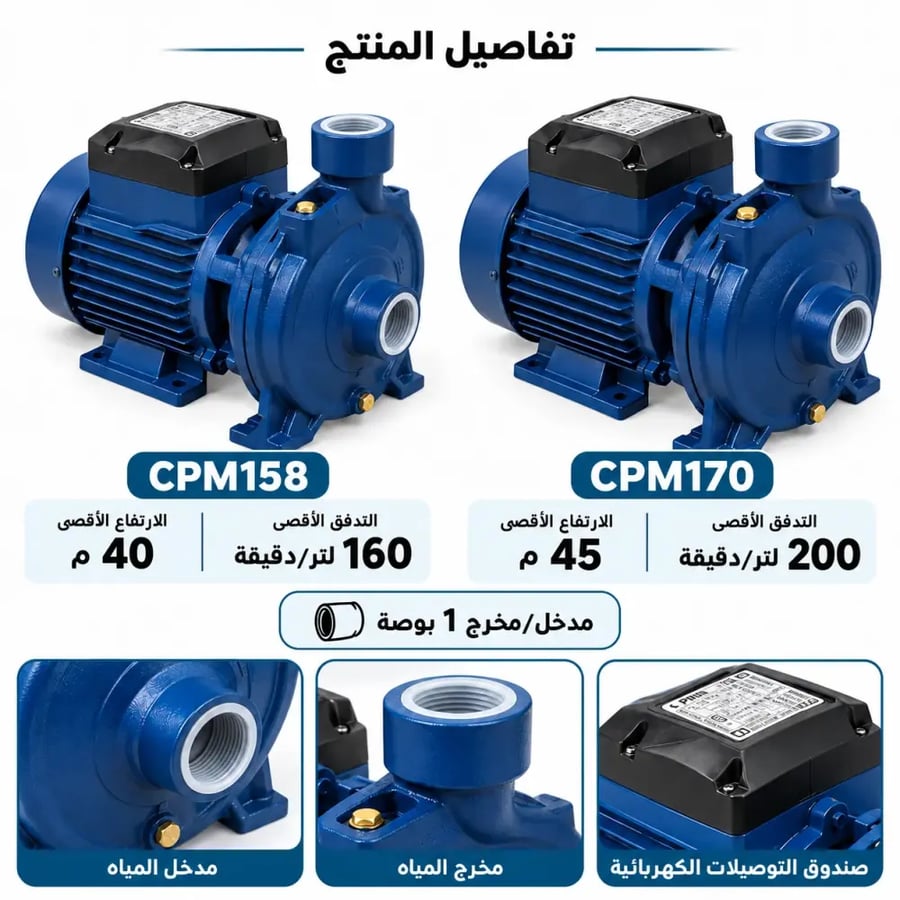

تفاصيل الموديل والتجهيز
تضم البطاقة الخيار CPM158 بالرمز 0830 والخيار CPM170 بالرمز 0833. يظهر الجسم الأزرق بزعانف تبريد وقواعد تثبيت وصندوق كهربائي علوي، وتذكر البيانات مدخلًا ومخرجًا بقياس 1 × 1 بوصة. الموديلان خياران مستقلان، وظهورهما معًا لا يعني بيع مضختين في العبوة الواحدة.
كيف تُقرأ قيم الرفع والتصريف؟
أقصى الرفع وأقصى التصريف حدان منفصلان، ولا يعني إدراجهما أن المضخة تحقق أكبر تدفق عند أكبر ارتفاع في الوقت نفسه. نقطة التشغيل الفعلية تتحدد من منحنى المضخة مع مقاومة شبكة الأنابيب وفرق المنسوب بين مصدر الماء ومكان التسليم.
في الغطاس يختلف ارتفاع الرفع عن عمق الغمر المسموح، وفي المضخة السطحية تختلف ظروف السحب عن ارتفاع الطرد. يُراجع كل حد في بيانات الموديل بدل استخدام رقم واحد لتقدير جميع ظروف التركيب. وتساعد مقارنة نقطة التشغيل المطلوبة بالمنحنى على اختيار الجهاز الملائم للموقع.

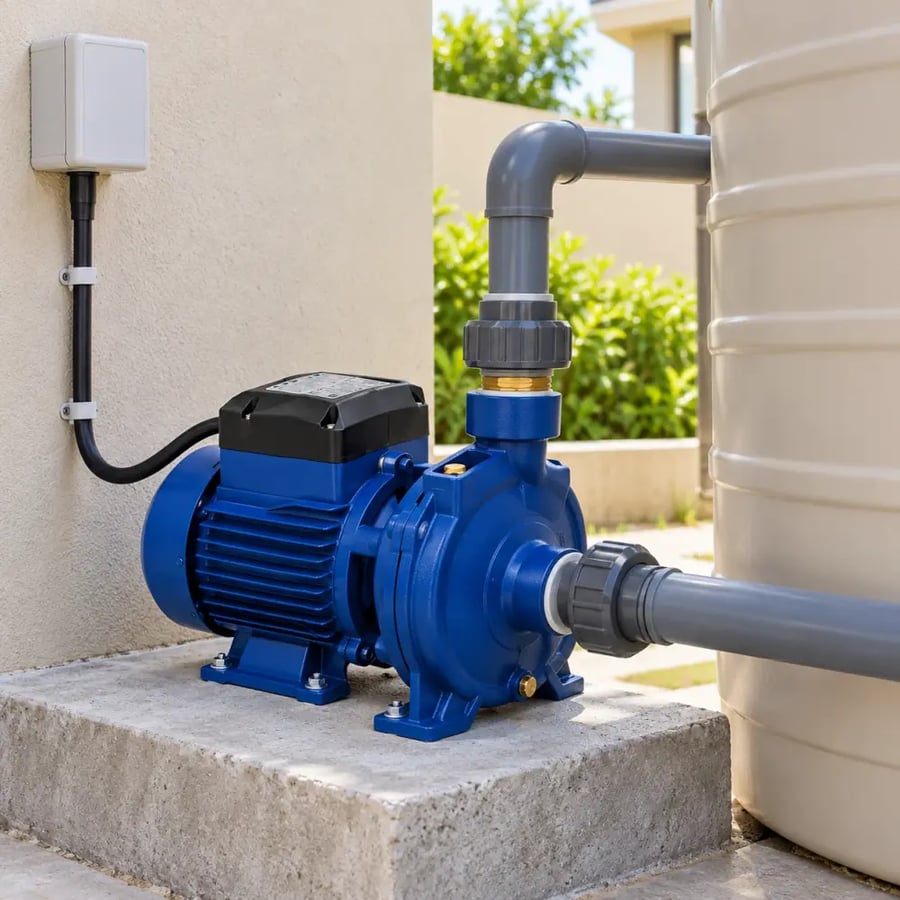

أماكن الاستخدام وتجهيز الموقع
يناسب الاختيار المبدئي لنقل المياه النظيفة وتغذية الخزانات والري الملائم لحدود الموديل. تُحدد ملاءمة المضخة بعد حساب فرق الارتفاع وطول الأنابيب والأكواع والمحابس ومعدل الطلب المطلوب عند نقطة التسليم.
يُجهز موضع تركيب جاف وجيد التهوية وبعيد عن الغمر أو تجمع مياه الأمطار، مع قاعدة مستقرة ومساحة للوصول إلى صندوق التوصيلات وفتحات التحضير والفحص. تُراعى طريقة السحب ومستوى مصدر الماء بالنسبة إلى المضخة قبل اعتماد الموقع.
بيانات مهمة قبل الطلب
- تحديد مصدر المياه وارتفاع نقطة التسليم ومعدل التصريف المطلوب، مع تقدير طول مسار الأنابيب وفواقده.
- مطابقة الجهد والتردد مع لوحة الجهاز، ومراجعة متطلبات القاطع والتأريض والحماية الكهربائية.
- مطابقة فتحات السحب والطرد وأبعاد الجهاز ومساحة التركيب أو فتحة الإنزال بحسب نوع المضخة.
- التأكد من نوع المياه وحدود الشوائب وحرارة السائل المسموح بها من تعليمات الموديل.
- مراجعة محتويات العبوة؛ الأنابيب والخزانات والمحابس الظاهرة في مشهد التركيب توضح الاستخدام ولا تحدد الملحقات المرفقة.
التركيب والتشغيل الأول
تُثبت المضخة على قاعدة مناسبة وتُجهز خطوط السحب والطرد بالمقاسات والوصلات المعتمدة. يُحكم خط السحب ويُتبع إجراء التحضير بالماء وفق تعليمات الموديل، مع دعم الأنابيب بحيث لا تنتقل أحمالها إلى فتحات المضخة.
تُراجع لوحة البيانات والجهد والتردد، وينفذ مختص التوصيل الكهربائي ووسائل الحماية المطلوبة. يُختبر التشغيل بعد التجهيز، وتُراجع اتجاهات التوصيل والتدفق والتسرب والصوت والاهتزاز، مع إبقاء فتحات تهوية المحرك خالية من العوائق.
العناية والمتابعة
تُفحص الوصلات والقاعدة والتسربات وحالة التهوية بصورة دورية وتُفصل التغذية قبل الصيانة. تُحافظ المنطقة المحيطة بالمحرك جافة ونظيفة، ولا يُغطى الجهاز بطريقة تحبس الهواء أثناء التشغيل.
يُوقف التشغيل عند فقدان تدفق الماء أو ارتفاع صوت المضخة أو ظهور اهتزاز أو تسرب غير معتاد. تُراجع التغذية المائية وخط السحب والانسداد وفق دليل الجهاز، ولا يُترك المحرك يعمل دون التحقق من وصول الماء أو من سبب تكرر الفصل.
اعتماد الخيار المناسب
CPM158 و CPM170 خياران مستقلان. قيم التدفق والرفع والشفط المذكورة تحتاج مطابقة بلوحة الجهاز ومنحنى الأداء؛ أقصى القيم لا تتحقق بالضرورة معًا.
المواصفات الرقمية من البيانات المرفقة وتفيد في المقارنة الأولية. قبل تجهيز مشروع أو استبدال مضخة قائمة تُطابق لوحة الموديل ومنحنى أدائه مع احتياج الموقع، خصوصًا عند اختلاف الرموز أو الوحدات أو وصف نوع المضخة بين المصادر. لا تُستبدل القدرة أو وحدة القياس بتقدير مستنتج من الشكل.
