غطاس مياه بالاتينو بعوامة خيار 1 أو 1.5 حصان - ايطالي
999ر.س
وصف المنتج

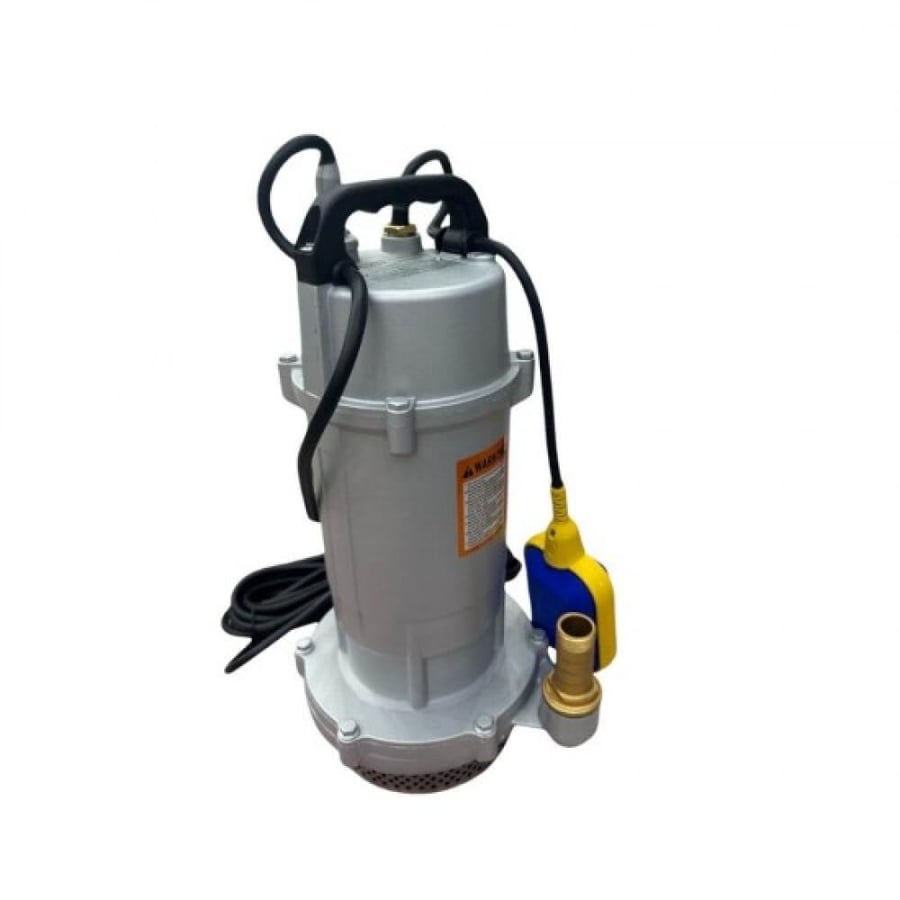

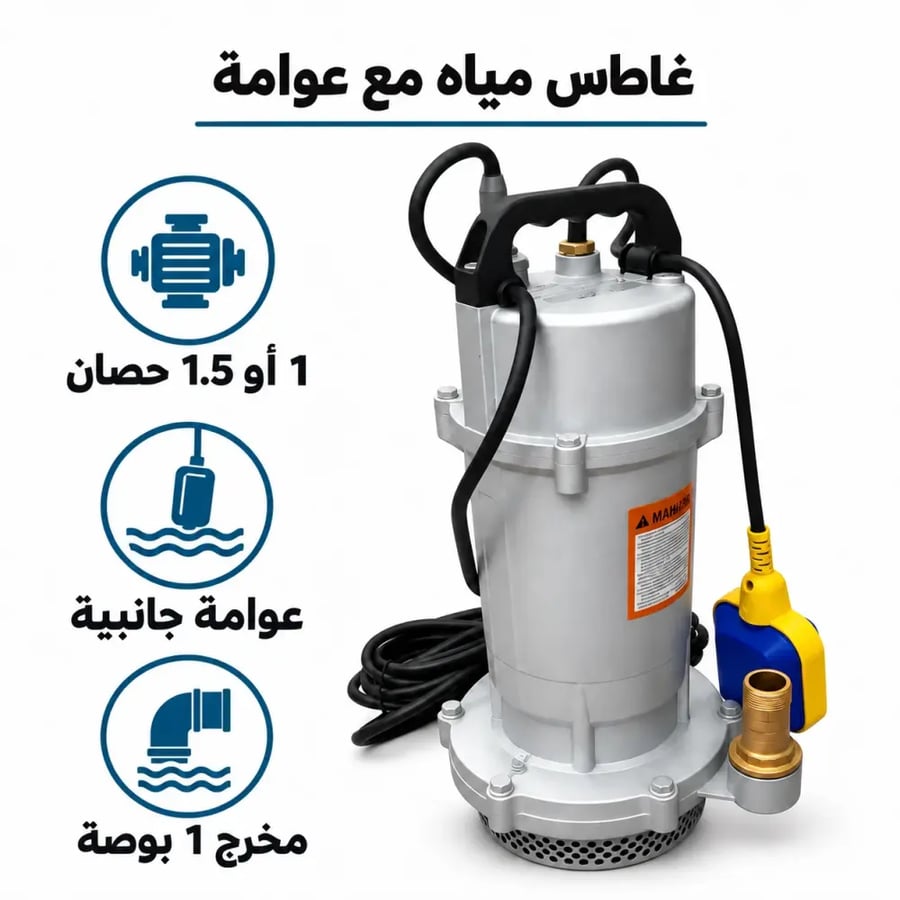

غطاس مياه من بالاتينو بجسم معدني فضي وقاعدة سحب سفلية وعوامة جانبية زرقاء وصفراء. تعرض الصورة خيار 1 حصان وخيار 1.5 حصان ضمن السلسلة المكتوبة QD*3-30-1، مع مخرج جانبي 1 بوصة.
يمكن الاستفادة منه لنقل أو تصريف المياه في الخزانات والحفر الملائمة، بعد مراجعة نوع المياه وحدود مرور الشوائب. وتتحرك العوامة مع منسوب الماء لتؤدي وظيفتها ضمن حدود التثبيت والتشغيل المحددة للجهاز.
يعتمد اختيار مضخة المياه على المسار الذي سيقطعه الماء وارتفاع نقطة التسليم ومعدل التصريف المطلوب. لذلك تُقرأ القدرة مع بيانات الرفع والتدفق وظروف التركيب، بدل اختيار الجهاز على عدد الأحصنة وحده أو على أكبر رقم ظاهر في المواصفات.
مواصفات المنتج
- العلامة: PALATINO
- السلسلة المكتوبة: QD*3-30-1
- الخيار الأول: 1 حصان
- أقصى رفع للخيار الأول: 30 متر
- أقصى تصريف للخيار الأول: 3 م³/ساعة
- الخيار الثاني: 1.5 حصان
- أقصى رفع للخيار الثاني: 35 متر
- أقصى تصريف للخيار الثاني: 3.5 م³/ساعة
- المخرج: 1 بوصة
- التجهيز الظاهر: عوامة وسلك تغذية ومقبض علوي
- الحماية المذكورة: حماية حرارية
مميزات المنتج
- عوامة جانبية لمتابعة منسوب الماء ضمن نظام التشغيل.
- مقبض علوي يساعد على مناولة الجهاز دون حمله من السلك.
- مدخل سحب سفلي محمي بشبك ظاهر.
- خياران للقدرة مع بيان الرفع والتصريف لكل خيار.
تفاصيل الموديل والتجهيز

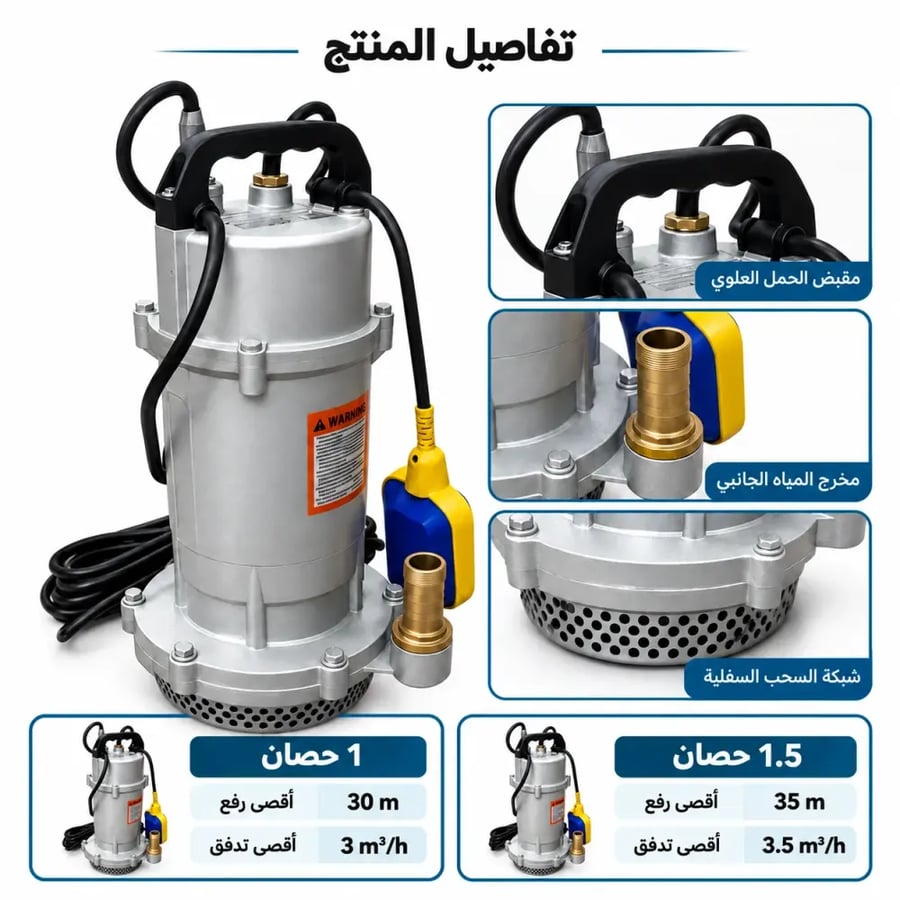

يظهر الجسم الفضي بمقبض علوي وشبكة سحب في الجزء السفلي ومخرج جانبي مقاس 1 بوصة، مع عوامة مرتبطة بكابل. تتضمن البطاقة خيار 1 حصان وخيار 1.5 حصان. تُراجع هوية كل قدرة على لوحة الجهاز لأن السلسلة QD*3-30-1 وردت بصيغة واحدة مع خيارين مختلفين.
كيف تُقرأ قيم الرفع والتصريف؟
أقصى الرفع وأقصى التصريف حدان منفصلان، ولا يعني إدراجهما أن المضخة تحقق أكبر تدفق عند أكبر ارتفاع في الوقت نفسه. نقطة التشغيل الفعلية تتحدد من منحنى المضخة مع مقاومة شبكة الأنابيب وفرق المنسوب بين مصدر الماء ومكان التسليم.
في الغطاس يختلف ارتفاع الرفع عن عمق الغمر المسموح، وفي المضخة السطحية تختلف ظروف السحب عن ارتفاع الطرد. يُراجع كل حد في بيانات الموديل بدل استخدام رقم واحد لتقدير جميع ظروف التركيب. وتساعد مقارنة نقطة التشغيل المطلوبة بالمنحنى على اختيار الجهاز الملائم للموقع.
أماكن الاستخدام وتجهيز الموقع
يناسب الاختيار المبدئي لنقل المياه من الخزانات وتجميعات المياه والري الملائم للموديل، بعد التأكد من نوع السائل المسموح ودرجة نظافته وحدود الشوائب. تُراجع ملاءمته للبئر أو الخزان بصورة مستقلة، ولا يُفترض أن كل غطاس يصلح للصرف الصحي أو السوائل المحملة بالرواسب.
يُختار موضع يسمح بوصول الماء إلى مدخل السحب وبحركة العوامة بحسب تعليمات الموديل، مع توفير طريقة مناسبة لإخراج الجهاز للفحص. أبعاد الجسم وقطر فتحة الوصول وحد الغمر المسموح نقاط تُراجع قبل إنزاله إلى موضع التشغيل.
بيانات مهمة قبل الطلب
- تحديد مصدر المياه وارتفاع نقطة التسليم ومعدل التصريف المطلوب، مع تقدير طول مسار الأنابيب وفواقده.
- مطابقة الجهد والتردد مع لوحة الجهاز، ومراجعة متطلبات القاطع والتأريض والحماية الكهربائية.
- مطابقة فتحات السحب والطرد وأبعاد الجهاز ومساحة التركيب أو فتحة الإنزال بحسب نوع المضخة.
- التأكد من نوع المياه وحدود الشوائب وحرارة السائل المسموح بها من تعليمات الموديل.
- مراجعة محتويات العبوة؛ الأنابيب والخزانات والمحابس الظاهرة في مشهد التركيب توضح الاستخدام ولا تحدد الملحقات المرفقة.
التركيب والتشغيل الأول
تُراجع لوحة الجهاز والجهد والتردد وتعليمات الغمر والتوصيل قبل التشغيل. يُختار خط طرد متوافق مع مخرج المضخة، وتُثبت الوصلات وتُجهز الحماية الكهربائية المناسبة بواسطة مختص، مع إبقاء نقاط الربط في مواضع ملائمة لطريقة التركيب المعتمدة.
يُستخدم المقبض أو وسيلة تعليق مناسبة وفق التعليمات، ولا يُرفع الجهاز من سلك التغذية. يُراعى عدم سد مدخل السحب أو حبس العوامة. يُختبر الضخ في ظروف تشغيل صحيحة للتحقق من خروج الماء وعدم التسرب وحركة العوامة، مع مراجعة طريقة التحكم المعتمدة لهذا الموديل.
العناية والمتابعة
تُفصل الكهرباء قبل إخراج المضخة أو تنظيف شبكة السحب أو لمس الأجزاء المتصلة بها. يُفحص الكابل والعوامة والوصلات وتُزال العوالق التي تعيق المدخل بالطريقة التي يسمح بها دليل الجهاز، دون فتح المحرك أو أجزاء العزل.
يُراقب منسوب الماء والتدفق أثناء التشغيل ويُوقف الجهاز عند نقص الماء أو صدور صوت غير معتاد أو تكرر الفصل. عند التخزين تُتبع تعليمات التنظيف والتجفيف، ويُحفظ الكابل دون ثني حاد أو حمل وزن المضخة عليه.
اعتماد الخيار المناسب
أرقام أقصى الرفع والتصريف لا تعني أنهما يتحققان معًا. تُراجع السلسلة الدقيقة لكل قدرة، لأن الصورة تستخدم الرمز نفسه للخيارين.
المواصفات الرقمية من البيانات المرفقة وتفيد في المقارنة الأولية. قبل تجهيز مشروع أو استبدال مضخة قائمة تُطابق لوحة الموديل ومنحنى أدائه مع احتياج الموقع، خصوصًا عند اختلاف الرموز أو الوحدات أو وصف نوع المضخة بين المصادر. لا تُستبدل القدرة أو وحدة القياس بتقدير مستنتج من الشكل.
