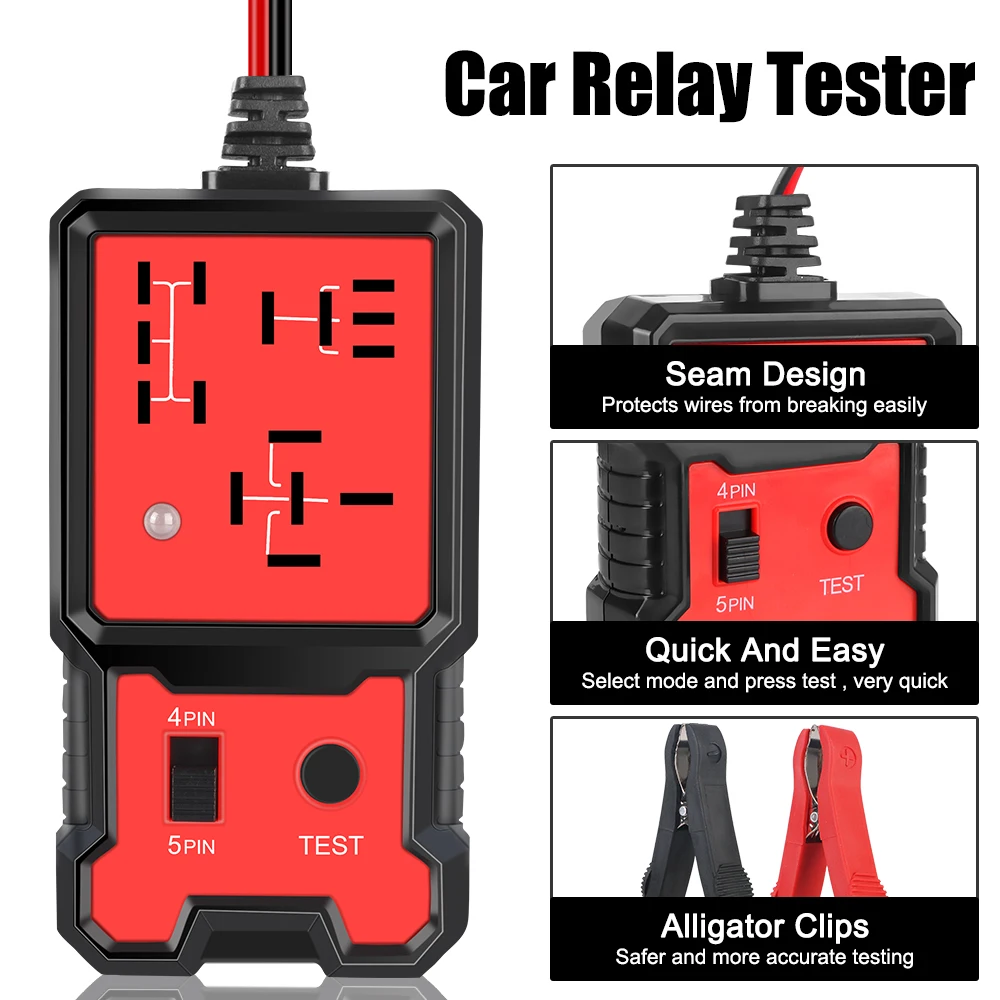

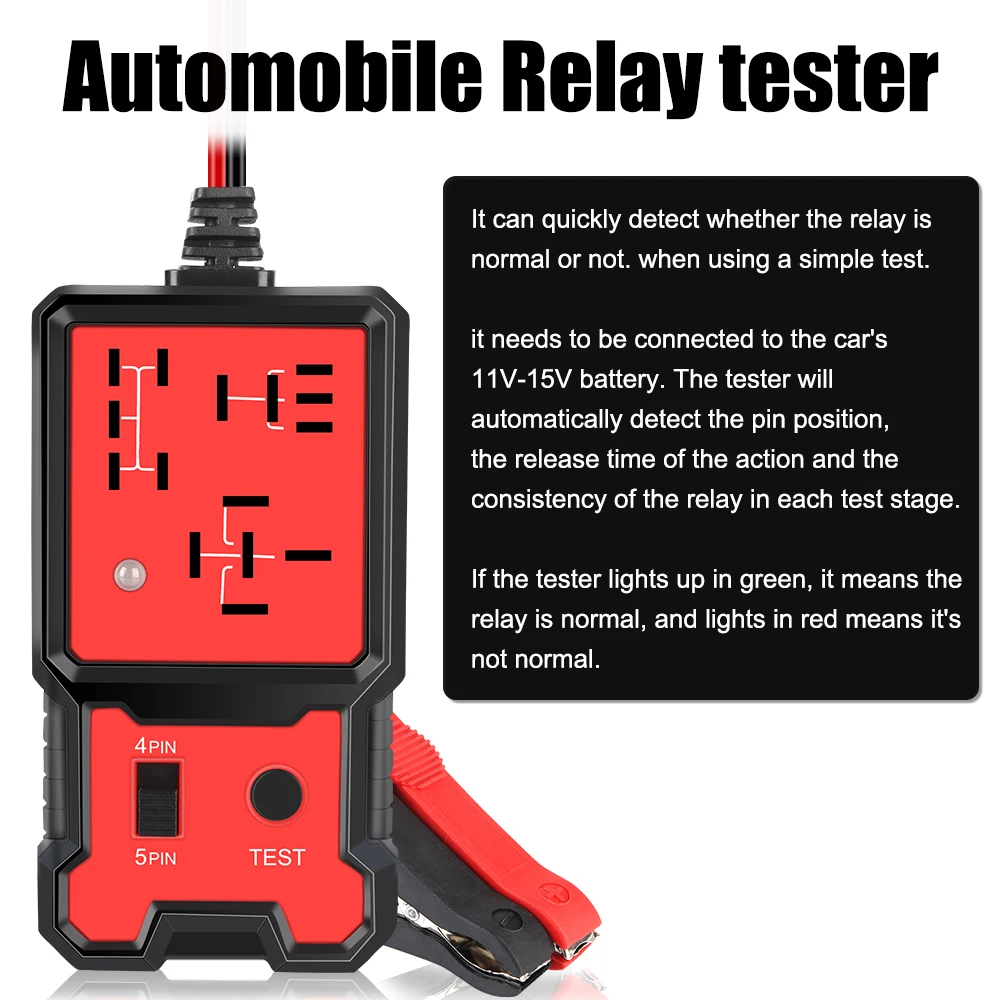

جهاز اختبار إلكتروني شامل 12 فولت ، أداة تحليل تشخيصية لمولد البطارية التلقائي

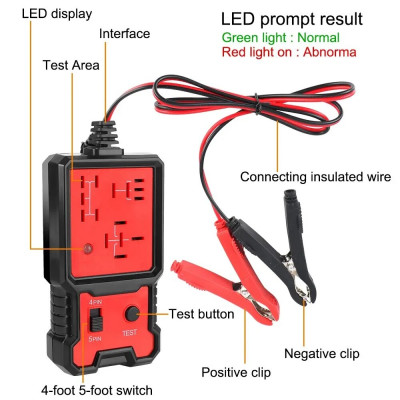

1. توصيل الطاقة يؤدي إلى بطارية السيارة-مقطع التمساح الأسود إلى محطة سلبية ، مقطع التمساح الأحمر إلى محطة إيجابية.

2. يتم تشغيل المختبر عندما يضيء الصمام باللون الأحمر.

3. تحقق من التتابع قبل توصيل جهاز الاختبار. إذا كان مرحل 4 دبوس ، حدد "4 دبوس" على المختبر. إذا كان مرحل 5 دبوس ، حدد "5 دبوس" على المختبر.

4. قم بتوصيل المرحل في أحد الأوعية الثلاث.

5. اضغط على زر "اختبار".

6. سيتحقق المختبر من تكوين الدبوس للمرحل غير المعروف. سوف يضيء المختبر باللون الأحمر إذا لم يكن التتابع unkonwn هو نفسه بالنسبة لمعظم معجلات السيارات الشائعة ، يتم تدمير دبوس المرحل المجهول.

7. سيفتح المختبر ويغلق المرحل 10 مرات لاختبار الوقت لإغلاق جهات الاتصال وفتحها إذا كان تكوين دبوس المرحل صحيحًا. سيضيء المختبر الأحمر على الفور إذا كان الوقت هو الوقت الإضافي.

8. سيتحقق المختبر من اتساق المرحل بعد اختبار وقت إغلاق الاتصالات وفتحها عشر مرات. سوف يضيء المختبر الأخضر في حالة اجتياز الاختبار ، إن لم يكن يضيء اللون الأحمر.

9. افصل الطاقة عن بطارية السيارة وأزل التتابع من المختبر.

1. يجب أن تكون بطارية السيارة بطارية 12 فولت ، والجهد الكهربي للبطارية بين 11 فولت-15 فولت.

2. مثالية لمقاومة الملف فوق 20 أوم.
