وصف المنتج

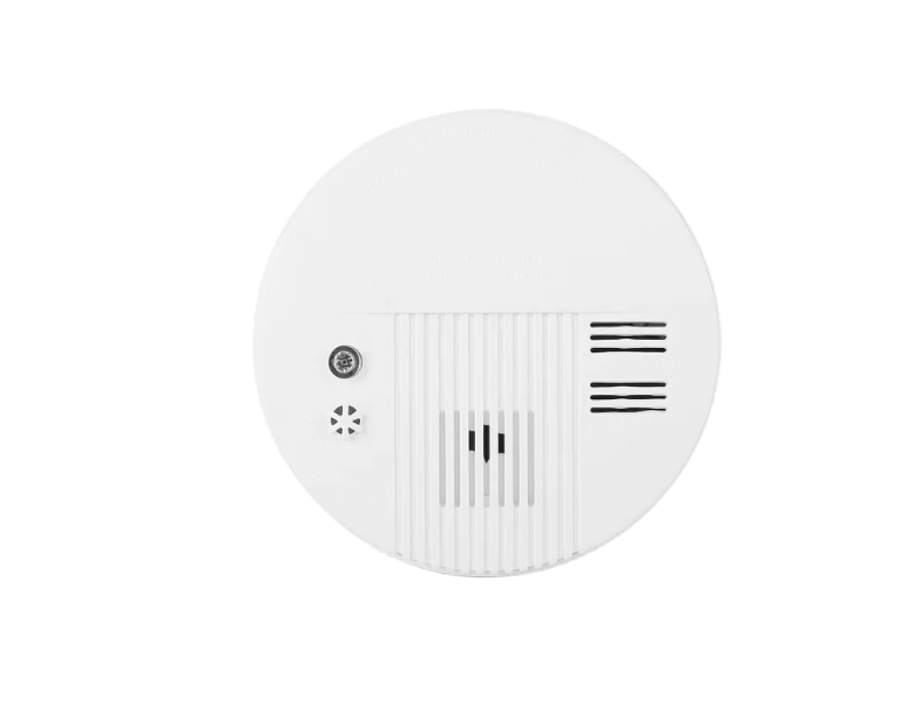

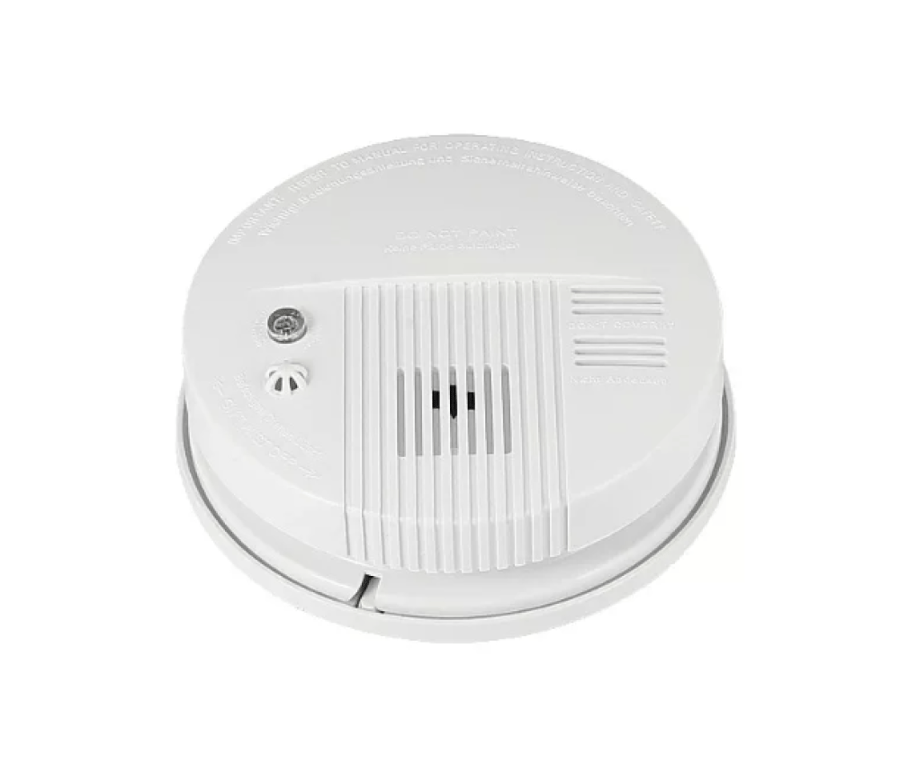

عزّز مستوى التنبيه من الدخان داخل المساحة باستخدام كاشف الدخان الكهروضوئي HUMMER HU-F911، المصمم لاكتشاف جزيئات الدخان باستخدام تقنية الاستشعار الكهروضوئي بالأشعة تحت الحمراء، وإطلاق إنذار صوتي وضوئي عند اكتشاف مستوى يستدعي التنبيه.

يعتمد الجهاز على حجرة استشعار خاصة تحتوي على ثنائيات أشعة تحت حمراء Infrared Diodes؛ ففي الظروف الطبيعية يصل مقدار ضعيف جدًا من الأشعة إلى المستقبل، وعند دخول جزيئات الدخان إلى حجرة الاستشعار تقوم الجزيئات بعكس الأشعة تحت الحمراء، فيستقبل الحساس إشارة أقوى ويحوّلها الجهاز إلى إشارة إنذار.

ويجمع HU-F911 بين المعالجة التلقائية عبر MCU، والكشف التلقائي، وإعادة الضبط التلقائي، والاختبار اليدوي، بالإضافة إلى مؤشر LED أحمر وإنذار صوتي قوي يصل إلى ≥85 ديسيبل بحسب بيانات الكتالوج.

كما صُمم الجهاز مع خصائص مقاومة للغبار والحشرات وتأثير الضوء المرئي، ويعتمد تصميم SMT لتعزيز الاستقرار أثناء التشغيل.

أبرز المميزات

استشعار كهروضوئي بالأشعة تحت الحمراء

يعتمد الجهاز على Photoelectric Infrared Sensor لرصد جزيئات الدخان داخل حجرة الاستشعار.

إنذار صوتي + ضوئي

عند اكتشاف حالة إنذار، يصدر الجهاز صوت تنبيه بالتزامن مع وميض مؤشر LED الأحمر.

شدة صوت ≥85dB

إنذار صوتي قوي للمساعدة على تنبيه الموجودين في المكان.

معالجة تلقائية MCU

مزود بتقنية معالجة تلقائية بواسطة وحدة MCU.

اختبار يدوي

يمكن اختبار الجهاز من زر الاختبار للتأكد من استجابة الإنذار.

إعادة ضبط تلقائية Auto Reset

عندما ينخفض تركيز الدخان إلى أقل من مستوى الإنذار، يعود الجهاز تلقائيًا إلى حالة التشغيل الطبيعية.

كشف تلقائي Automatic Detection

مصمم للمراقبة والكشف بصورة تلقائية أثناء التشغيل.

مقاوم للغبار والحشرات وتأثير الضوء المرئي

Dust-proof + Insect-proof + Anti-visible light وفق خصائص المنتج المذكورة في الدليل.

تصميم SMT عالي الاستقرار

يوفر التصميم الإلكتروني SMT مستوى جيدًا من استقرار التشغيل.

المواصفات الفنية

العلامة التجاريةHUMMER – همرالموديلHU-F911

نوع المنتج كاشف دخان كهروضوئي

تقنية الكشفPhotoelectric / Infrared

جهد التشغيلAC 110/220V (9V Battery)

المقاس125 × 38 ممتيار الإنذار≤20mA تيار الإنذار للنوع اللاسلكي≤50mA

تيار الاستعداد≤10µAالحساسية0.08–0.16 dB/m

مؤشر الإنذاروميض LED أحمرمستوى صوت الإنذار SPL≥85dB/m كما ورد في الكتالوجنوع الإنذارصوت + وميضدرجة حرارة التشغيل-10°C إلى +50°Cرطوبة التشغيل≤95% RHطريقة التركيب المذكورة في جدول المواصفاتWall-mountedمساحة الكشفحسب ارتفاع التركيب

هذه القيم واردة مباشرة في جدول المواصفات الخاص بالموديل HU-F911.

مساحة الكشف حسب ارتفاع التركيب

بحسب بيانات الشركة في الكتالوج:

عند ارتفاع تركيب من 6 إلى 12 متر:

مساحة الكشف المذكورة تصل إلى 40 مترًا مربعًا.

عند ارتفاع تركيب أقل من 6 أمتار:

مساحة الكشف المذكورة 20 مترًا مربعًا.

نظام الإنذار ومؤشرات التشغيل

عند توصيل البطارية قبل التركيب، يذكر الدليل أن الجهاز يصدر صوت "Di" مرة واحدة ويومض مؤشر LED مرة واحدة.

بعد الدخول في حالة التشغيل الطبيعية، يومض مؤشر LED مرة كل 40 ثانية، بينما في حالة الإنذار يذكر الدليل أن المؤشر يومض مرتين كل ثانية.

وعند انخفاض تركيز الدخان إلى ما دون مستوى الإنذار، يعود الجهاز تلقائيًا إلى حالة التشغيل الطبيعية.

تنبيه انخفاض البطارية

الجهاز مزود بتنبيه لانخفاض جهد البطارية.

بحسب الدليل، عند انخفاض البطارية يصدر الجرس صوت تنبيه دوري مع وميض LED لتنبيه المستخدم إلى ضرورة استبدال البطارية. كما يذكر قسم التنبيهات أنه عندما ينخفض جهد البطارية عن 7.2V يصدر الجهاز تنبيهًا دوريًا ويجب استبدال البطارية للحفاظ على التشغيل الصحيح.

طريقة اختبار كاشف الدخان

يتضمن HU-F911 خاصية Manual Test لاختبار عمل الجهاز.

بعد التركيب والتشغيل:

اضغط مطولًا على زر الاختبار لمدة أكثر من 3 ثوانٍ.

وفق الدليل، يجب أن يبدأ مؤشر LED بالوميض بمعدل مرتين في الثانية، ويصدر الجهاز المستقل صوت الإنذار. ويشير الدليل أيضًا إلى إمكانية اختبار الكاشف باستخدام دخان مُنشأ للاختبار.

تعليمات التركيب المهمة

يوصي الدليل باختيار مكان تركيب مناسب، ويذكر أن الوضع المعتاد يكون بالقرب من مركز السقف، ثم تثبيت قاعدة التركيب ووضع الكاشف عليها وتدويره حتى يثبت.

كما يوضح الرسم في الصفحة الثانية والرسم التوضيحي في الصفحة الرابعة أهمية تجنب مناطق الهواء الراكد والزوايا غير المناسبة عند تحديد موقع الجهاز.

وينبغي تجنب تركيب الكاشف في الأماكن التي تحتوي على:

• تراكم مستمر للدخان.
• كميات كبيرة من الغبار.
• الضباب الكثيف.
• الرذاذ أو البخار الكثيف.
• رطوبة تتجاوز 95%.
• سرعة هواء تتجاوز 5 م/ث.

التوصيل الكهربائي

بالنسبة إلى نسخة AC، يحدد الدليل أسلاك التغذية كالتالي:

السلك الأحمر: AC Power Anode Wire

السلك الأسود: AC Power Cathode Wire.

كما ينبه الدليل إلى أن النسخ غير المزودة بمجموعة أسلاك تكون من نوع DC، وأن عدم وجود سلك الربط الأصفر يعني عدم توفر وظيفة الربط البيني في تلك النسخة. لذلك لا أنصح بكتابة Interconnection أو Wireless ضمن مزايا منتج المتجر إلا إذا تأكدنا أن النسخة التي لديكم مجهزة بها فعليًا.

العناية والصيانة

للمحافظة على حساسية الجهاز وأدائه، يوصي الكتالوج بـ:

• اختبار الكاشف شهريًا للتأكد من أنه في حالة تشغيل طبيعية.
• تنظيف الجهاز باستخدام فرشاة ناعمة كل 6 أشهر.
• فصل مصدر الطاقة قبل التنظيف.
• عدم تركيب الجهاز في الظروف البيئية القاسية مثل الأماكن شديدة البرودة أو الحرارة أو كثيرة الغبار.
• فصل الطاقة عند عدم استخدام الجهاز لمدة طويلة.
• استبدال البطارية عند ظهور تنبيه انخفاض الجهد.
