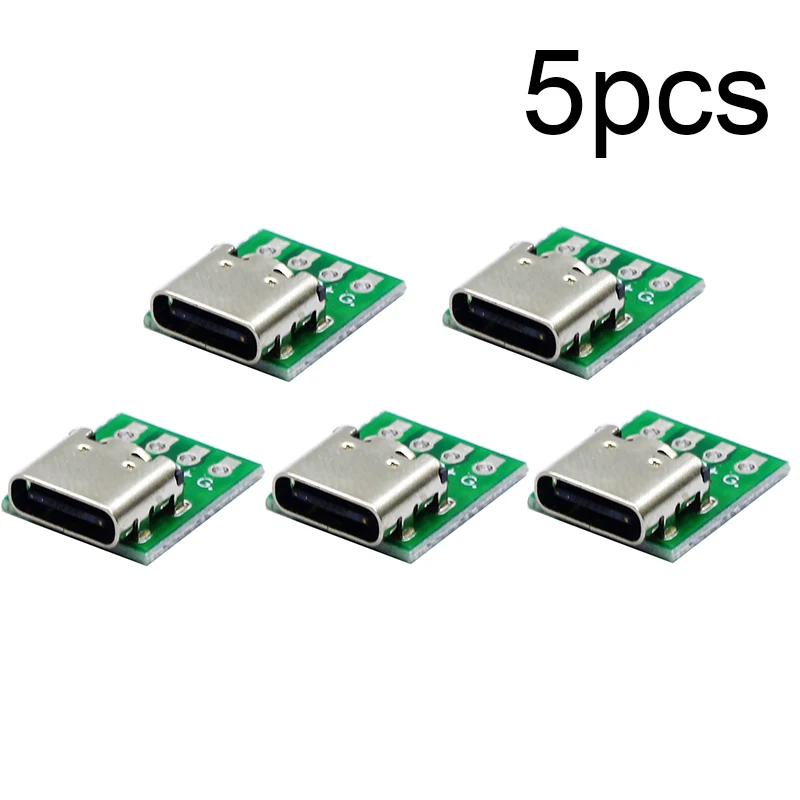

USB 3.1 Type-C 16 Pin اختبار لوحة القطع مقبس Pinout كامل لتشخيص كابل البيانات إصلاح النماذج الأولية للإلكترونيات اردوينو NFC

أداة احترافية لتوصيل USB-Cلوحة اختبار USB 3.1 Type-C ذات 16 دبوس كاملة، ضرورية لإصلاح الكابلات، تطوير الملحقات وتعلم البروتوكولات.

الميزات والفوائد الرئيسية:

الوصول الكامل للإشارة: يوفر نقاط اختبار مستقلة لجميع دبابيس Type-C الـ16، بما في ذلك خطوط بيانات USB 3.1 Super-Speed (SSTX/SSRX)، قنوات تكوين CC، طاقة VBUS، وغيرها.أكثر من مجرد اختبار الشحن.

USB 3.1 عالي السرعة: متوافق مع معيار USB 3.1 Gen1 (5 جيجابت في الثانية)، مثالي لاختبار الوظائف الكاملة وجودة كابلات البيانات عالية السرعة.

هيكل متين: يتميز بمنفذ Type-C أنثى عالي الجودة ولوحة PCB سميكة، مصمم لتحمل دورات التوصيل المتكررة على طاولة الإصلاح أو في المختبر.

مسافة قياسية 2.54 ملم: جميع فتحات الاختبار تتميز بمسافة قياسية تبلغ 2.54 ملم (0.1 بوصة)، جاهزة لتوصيل دبابيس الرأس، ومتوافقة تمامًا مع لوحات التجارب، ولوحات التثقيب، وأسلاك دوبونت.سهل للغاية في الربط.

ملصقات شاشة حريرية واضحة: يتم وضع علامة واضحة على كل دبوس بوظيفته (على سبيل المثال، VBUS، GND، D+، D-، CC1، SSTXp1)، مما يلغي الحاجة إلى التحقق باستمرار من المخططات ويعزز كفاءة سير العمل.

وصف المنتج: هل تواجه مشكلة مع كابل Type-C معيب أو جهاز غير متوافق؟لوحة التوصيل هذه هي "السماعة الإلكترونية" الخاصة بك. فهي "تضخم" وتعرض جميع الإشارات الداخلية لموصل Type-C المدمج، مما يتيح لك بسهولة فحص كل سلك باستخدام جهاز قياس متعدد أو محلل منطقي.إنه الأداة المثالية لتطبيق العمليات في إصلاح الهواتف/أجهزة الكمبيوتر، تطوير الأجهزة، وتعليم بروتوكولات التشغيل.

🚨 ملاحظات هامة / كيفية الاستخدام:

❌ 【توضيح المنتج】: هذه لوحة/مقبس توزيع سلبي.ليس لديه أي قدرات في التعامل مع البروتوكولات أو الشحن أو تحويل البيانات.إنه يوفر فقط نقاط الوصول والاتصال المادية.

⚠️ 【تحذير بشأن حاجز المهارة】: استخدام هذا المنتج يتطلب معرفة أساسية بالإلكترونيات (مثل استخدام جهاز القياس المتعدد)، ومهارات اللحام (في حالة إضافة رؤوس التوصيل)، وفهم وظائف دبابيس USB Type-C.إنه ليس منتجًا استهلاكيًا جاهزًا للاستخدام الفوري.

✅ 【الأدوات والخطوات المطلوبة】: 1) قم بلحام رؤوس الدبابيس (اختياري ولكن موصى به) لتسهيل الاتصال؛ 2) قم بتحضير جهاز قياس متعدد/محلل منطقي للقياس؛ 3) راجع مخطط توصيل USB-C القياسي لتحديد الإشارات بشكل صحيح.

🔧 【تحذير أمان】: لا تقم أبدًا بتوصيل نقاط اختبار قصيرة (خاصة VBUS وGND) أثناء وجود الطاقة، لتجنب تلف الجهاز أو التعرض لإصابة شخصية.توخي الحذر الشديد أثناء التشغيل.

المواصفات:

الواجهة: USB 3.1 Type-C أنثى

عدد الدبابيس: 16 دبوسًا

تباعد المسامير: 2.54 ملم (0.1 بوصة)

قطر الثقب: 1.0 مم

سمك لوحة الدائرة المطبوعة: 1.6 ملم

الاستخدام الأساسي: اختبار الاختراق، تشخيص الأعطال، النمذجة الأولية

تتضمن الحزمة:

1 × لوحة اختبار USB 3.1 Type-C ذات 16 دبوس
