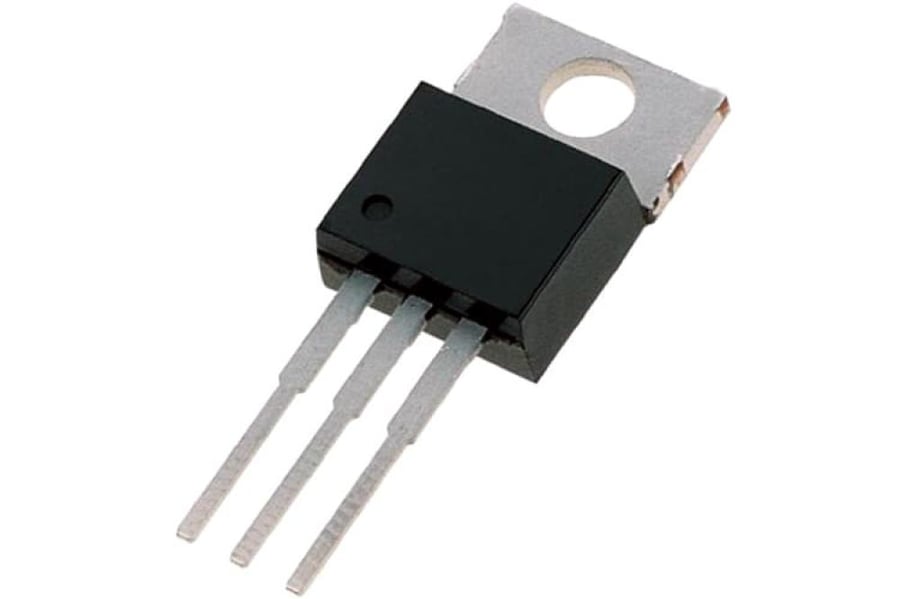

منظم جهد خطي سالب -6V – إل 7906 L7906 Negative Voltage Regulator
5ر.س
وصف المنتج
منظم الجهد L7906 – خرج ثابت سالب -6 فولت لتغذية الدوائر الإلكترونية التناظرية
يُعد L7906 من منظمات الجهد الخطية السالبة ضمن عائلة 79xx، ويُستخدم للحصول على جهد ثابت -6V DC من مصدر جهد سالب أقل.
يُستخدم هذا المنظم بشكل شائع في الدوائر التناظرية، مكبرات العمليات (Op-Amps)، الدوائر الصوتية، وأنظمة الإشارة التي تتطلب تغذية مزدوجة (+V / -V).
يوفر استقرارًا عاليًا في الجهد مع حمايات مدمجة ضد القصر والحرارة الزائدة، ويأتي في حزمة TO-220 القياسية مع إمكانية استخدام مشتت حراري للأحمال الأعلى.
✅ المواصفات التقنية:
- النوع: Linear Negative Voltage Regulator
- الموديل: L7906 / 7906
- الجهد الخارج: -6V ثابت
- تيار الخرج الأقصى: 1A
- جهد الإدخال الموصى به: -8V إلى -30V DC
- الحد الأقصى لجهد الإدخال: -35V
- دقة الجهد: ±4%
- التموج والضوضاء: منخفضة
- الحماية:
- حماية حرارية (Thermal Shutdown)
- حماية من الحمل الزائد (Overcurrent Protection)
- حماية ضد القصر (Short Circuit Protection)
- نوع التغليف: TO-220
- درجة حرارة التشغيل: 0°C إلى 125°C
- وزن المنتج: ≈ 2.5 جرام
🧩 توزيع الأرجل (Pinout) – عند النظر من الأمام:
1️⃣ Ground (GND)
2️⃣ Input (دخل الجهد السالب)
3️⃣ Output (-6V)
🔹 المميزات:
✔ خرج ثابت سالب -6 فولت.
✔ مثالي لتغذية الدوائر التناظرية والمكبرات.
✔ ضوضاء منخفضة لتطبيقات الإشارة والصوت.
✔ حماية مدمجة من الحرارة والقصر.
✔ سهل الدمج مع منظمات الجهد الموجبة لإنشاء تغذية مزدوجة ±V.
📌 الاستخدامات الشائعة:
- مكبرات العمليات Operational Amplifiers.
- الدوائر الصوتية الاحترافية.
- أنظمة التغذية المزدوجة (+/-).
- دوائر معالجة الإشارات.
- مزودات الطاقة التناظرية.
- مشاريع الإلكترونيات التعليمية والتطبيقية.
