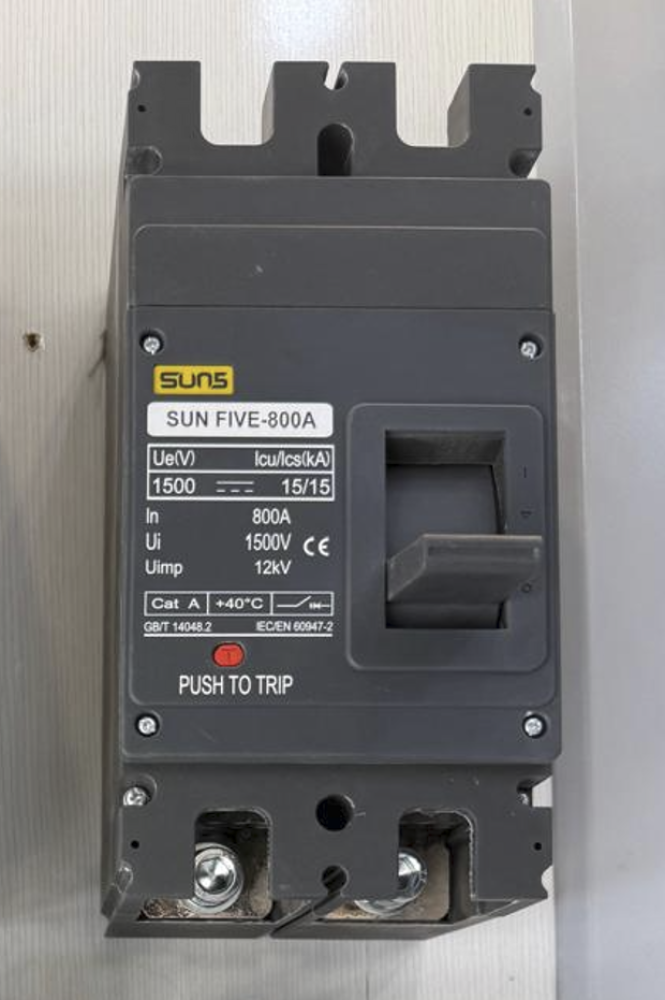

قاطع 800 امبير لحماية الدوائر الكهربائية ذات الجهد العالي

قاطع الكهربائي هو قاطع 800 امبير دائرة مصبوب (MCCB) مصمم لتطبيقات التيار المستمر (DC).

• الطراز والقدرة: يحمل العلامة التجارية "Suns" وطراز "SUN FIVE-800A"، مما يشير إلى تيار تشغيل مقدر يبلغ 800 أمبير.
• الجهد الكهربائي: يعمل بجهد تشغيل مقدر يبلغ 1000 فولت تيار مستمر (DC) وجهد عزل يصل إلى 1250 فولت.
• الاستخدامات: يُستخدم بشكل شائع في أنظمة الطاقة الشمسية الكهروضوئية (PV)، وأنظمة البطاريات، ووحدات إمداد الطاقة غير المنقطعة (UPS) لحماية الدوائر من الأحمال الزائدة وقصر الدائرة.
• الحماية: يتميز بقدرة كسر تبلغ 20 كيلو أمبير (kA) عند 1000 فولت تيار مستمر

الاستخدامات الشائعة:

1. أنظمة الطاقة الشمسية: حماية الكابلات بين مصفوفات الألواح والعواكس (Inverters).
2. أنظمة البطاريات: حماية الدوائر الواصلة بين بنك البطاريات والعاكس لمنع التلف الناتج عن التيارات العالية المفاجئة.
3. المركبات الكهربائية: يُستخدم في بعض أنظمة الشحن الكبيرة والمولدات المدمجة.
4. الاستخدامات الشائعة: يُستخدم بشكل أساسي في صناديق التجميع (Combiner Boxes) في محطات الطاقة الشمسية، وبوصفه قاطعاً رئيسياً لأنظمة البطاريات الضخمة ودوائر العواكس (Inverters).

ميزات إضافية:

• زر الاختبار (Push to Trip): الزر الأحمر الصغير يُستخدم لاختبار ميكانيكية الفصل يدويًا للتأكد من سلامة القاطع.
• تحمل الظروف القاسية: مصمم للعمل في درجات حرارة محيطة تصل إلى +40 درجة مئوية وفقًا للملصق، وهناك موديلات مشابهة تعمل حتى +70 درجة مئوية.
